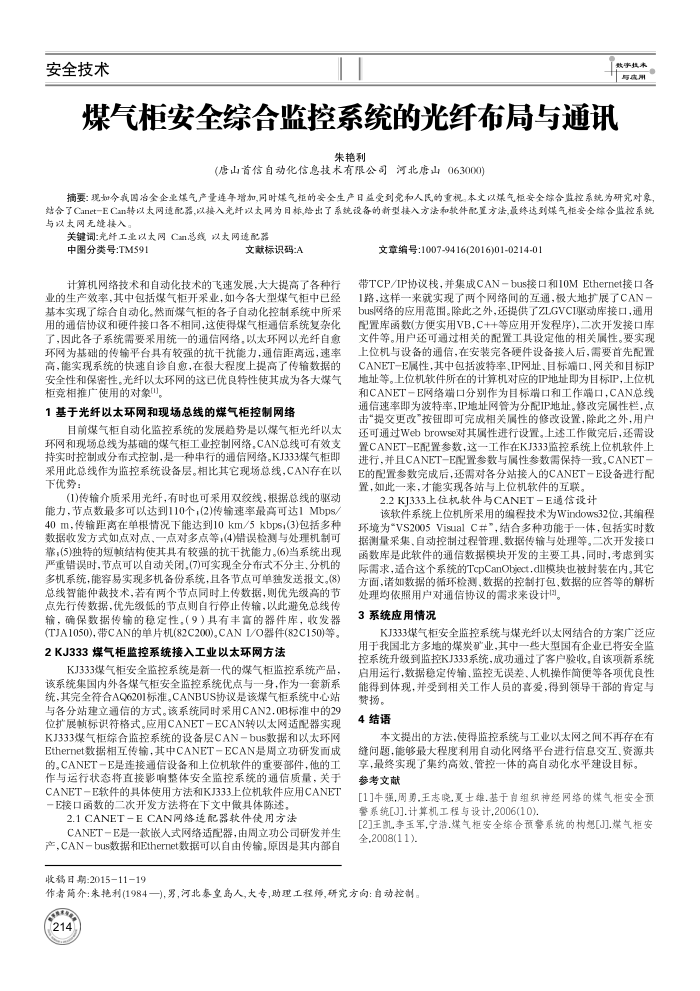

煤气柜安全综合监控系统的光纤布局与通讯
朱艳利
(唐山首信自动化信息技术有限公司河北唐山063000)
摘要：现如今我国冶全企业爆气产量连年增加，同时煤气柜的安全生产日益受到党和人民的重视。本文以煤气柜安全综合监控系统为研究对象，结含了Canet-ECan转以太网遗配器，以接入光纤以太网为日标,给出了系统设备的新型接入方法和软件配置方法,最终达到煤气柜安全综合监控系统与以太网无缝接入。
关键词:光纤工业以太网Can总线以太网速配器
中图分类号：TM591
文献标识码:A
计算机网络技术和自动化技术的飞速发展，大大提高了各种行业的生产效率，其中包括煤气柜开采业，如今各大型煤气柜中已经基本实现了综合自动化。然而煤气柜的各子自动化控制系统中所采用的通信协议和硬件接口各不相同，这使得煤气柜通信系统复杂化广，因此各子系统需要采用统一的通信网络，以太环网以光纤自愈环网为基础的传输平台具有较强的抗干扰能力，通信距离远，速率高，能实现系统的快速自诊自愈，在很大程度上提高了传输数据的安全性和保密性。光纤以太环网的这已优良特性使其成为各大煤气柜竞相推广使用的对象。
1基于光纤以太环网和现场总线的煤气柜控制网络
目前煤气柜自动化监控系统的发展趋势是以煤气柜光纤以太环网和现场总线为基础的煤气柜工业控制网络，CAN总线可有效支持实时控制或分布式控制，是一种串行的通信网络。KJ333煤气柜即采用此总线作为监控系统设备层。相比其它现场总线，CAN存在以下优势：
(1)传输介质采用光纤，有时也可采用双致线，根据总线的驱动能力，节点数最多可以达到110个，(2)传输速率最高可达1Mbps/ 40m，传输距离在单根情况下能达到10km/5kbps;(3)包括多种数据收发方式如点对点、一点对多点等，(4)错误检测与处理机制可靠；(5)独特的短顿结构使其具有较强的抗干扰能力。(6)当系统出现严重错误时，节点可以自动关闭.(7)可实现全分布式不分主、分机的多机系统，能容易实现多机备份系统，且各节点可单独发送报文。(8) 总线智能仲裁技术，著有两个节点同时上传数据，则优先级高的节点先行传数据，优先级低的节点则自行停止传输，以此避免总线传输，确保数据传输的稳定性，（9）具有丰高的器件库，收发器(TJA1050),带CAN的单片机(82C200),CAN I/O器件(82C150)等。
2KJ333煤气柜监控系统接入工业以太环网方法
KJ333煤气柜安全监控系统是新一代的煤气柜监控系统产品，该系统集国内外各煤气柜安全监控系统优点与一身，作为一套新系统，其完全符合AQ6201标准。CANBUS协议是该煤气柜系统中心站与各分站建立通信的方式。该系统同时采用CAN2.0B标准中的29 位扩展赖标识符格式。应用CANET一ECAN转以太网适配器实现 KJ333煤气柜综合监控系统的设备层CAN-bus数据和以太环网 Ethernet数据相互传输，其中CANETECAN是周立功研发面成的。CANET-E是连接通信设备和上位机软件的重要部件，他的工作与运行状态将直接影响整体安全监控系统的通信质量，关于 CANET一E软件的具体使用方法和KJ333上位机软件应用CANET 一E接口函数的二次开发方法将在下文中做具体陈述。
2.1CANET-ECAN网络适配器软件使用方法
CANET-E是一款嵌人式网络适配器，由周立功公司研发并生产，CAN一bus数据和Ethernet数据可以自由传输，原因是其内部自收移日期：2015-11-19
文章编号:1007-9416(2016)01-0214-01
带TCP/IP协议栈，并集成CANbus接口和10MEthernet接口各 1路，这样一来就实现了两个网络间的互通，极大地扩展了CAN-bus网络的应用范围。除此之外，还提供了ZLGVCI驱动库接口，通用配置库函数(方便实用VB，C++等应用开发程序)二次开发接口库文件等。用户还可通过相关的配置工具设定他的相关属性。要实现上位机与设备的通信，在安装完各硬件设备接人后，需要首先配置 CANET-E属性，其中包括波特率、IP网址、目标筛口、网关和目标IP 地址等。上位机软件所在的计算机对应的IP地址即为目标IP，上位机和CANET-E网络端口分别作为目标端口和工作端口，CAN总线通信速率即为波特率，IP地址网管为分配IP地址。修改完属性栏，点击"提交更改"按钮即可完成相关属性的修改设置，除此之外，用户还可通过webbrowse对其属性进行设置。上述工作微完后，还需设置CANET-E配置参数，这一工作在KJ333监控系统上位机软件上进行，并且CANET-E配置参数与属性参数需保持一致。CANET E的配置参数完成后，还需对各分站接人的CANET-E设备进行配置，如此一来，才能实现各站与上位机软件的互联。
2.2KJ333上位机软件与CANET-E通信设计
该软件系统上位机所采用的编程技术为Windows32位，其编程环境为"VS2005VisualC#"，结合多种功能于一体，包括实时数据测量采集、自动控制过程管理、数据传输与处理等。二次开发接口函数库是此软件的通信数据模块开发的主要工具，同时，考虑到实际需求，适合这个系统的TcpCanObject.dl模块也被封装在内。其它方面，诸如数据的循环检测、数据的控制打包，数据的应答等的解析
处理均依照用户对通信协议的需求来设计。 3系统应用情况
KJ333煤气柜安全监控系统与煤光纤以太网结合的方案广泛应用于我国北方多地的煤炭矿业，其中一些大型国有企业已将安全监控系统升级到监控KJ333系统，成功通过了客户验收，自该项新系统启用运行，数据稳定传输、监控无误差、人机操作简便等各项优良性能得到体现，并受到相关工作人员的喜爱，得到领导干部的肯定与
费扬。 4结语
本文提出的方法，使得监控系统与工业以太网之间不再存在有缝问题，能够最大程度利用自动化网络平台进行信息交互、资源共
享，最终实现了集约高效、管控一体的高自动化水平建设目标。参考文献
[1]牛强,周勇.王志晓夏士雄.基于自组织神经网络的煤气柜安全预警系统[J].计算机工程与设计,2006(10)
[2]王凯.李玉军，宁浩.煤气柜安全综合预警系统的构想[J.煤气柜安全,2008(11).
作者简介：朱艳利(1984一),男,河北泰皇岛人,大专,助理工程师,研究方向：自动控制。 214
