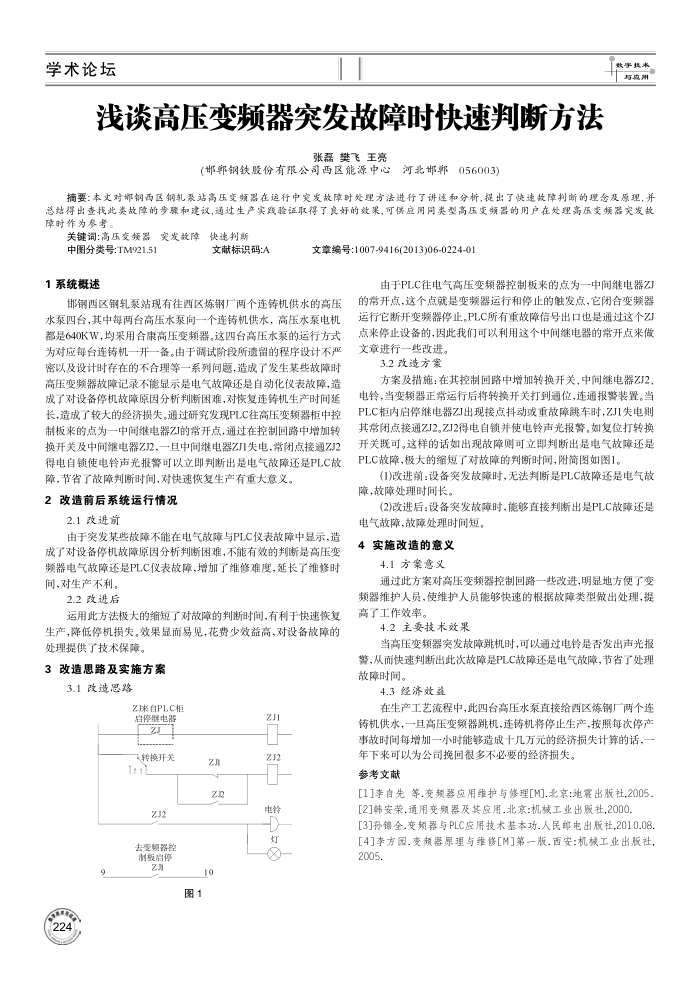

浅谈高压变频器突发故障时快速判断方法
张磊樊飞王亮
(邮钢铁股份有限公司西区能源中心
河北邯郸
056003)
数事共。与变用
摘要：本文对部钢西区钢轧泵站高压变频器在运行中突发故障时处理方法进行了讲述和分析，提出了快速故障判断的理念及原理，并总结得出壹找此类故障的步骤和建议，通过生产实践验证取得了良好的效果，可供应用同类型高压变频器的用户在处理高压变频器突发故障时作为参考
关键词：高压变频器
突发故障：
快速判断
中图分类号：TM921.51 1系统概述
文献标识码：A
文章编号:1007-9416(2013)06-0224-01
由于PLC往电气高压变频器控制板来的点为一中间继电器ZJ
邯钢西区钢轧泵站现有往西区炼钢厂两个连铸机供水的高压水泵四台，其中每两台高压水泵向一个连铸机供水，高压水泵电机都是640KW，均采用合康高压变频器，这四台高压水泵的运行方式为对应每台连铸机一开一备。由于调试阶段所遗留的程序设计不严密以及设计时存在的不合理等一系列问题，造成了发生某些故障时高压变频器故障记录不能显示是电气故障还是自动化仪表故障，造成了对设备停机故障原因分析判断困难，对恢复连铸机生产时间延长，造成了较大的经济损失。通过研究发现PLC往高压变频器柜中控制板来的点为一中间继电器ZI的常开点，通过在控制回路中增加转换开关及中间继电器ZJ2，一且中闻继电器ZJ1失电，常闭点接通ZJ2 得电自锁使电铃声光报警可以立即判断出是电气故障还是PLC故
障，节省了故障判断时间，对快速恢复生产有重大意义。 2改造前后系统运行情况
2.1改进前
由于突发某些故障不能在电气故障与PLC仪表故障中显示，造成了对设备停机故障原因分析判断困难，不能有效的判断是高压变频器电气故障还是PLC仪表故障，增加了维修难度，延长了维修时间，对生产不利。
2.2改进后
运用此方法极大的缩短了对故障的判断时闻，有利于快速恢复生产，降低停机损失。效果显而易见，花费少效益高，对设备故障的处理提供了技术保障。
3改造思路及实施方案
3.1改造恩路
Z自PLC柜启停塑电器 ZJ
转换开关 ZJ2 去变频器控制板启停 ZJ
9
Z Z.2
10
图1
ZJ1 ZJ2
电铃 D 灯
的常开点，这个点就是变频器运行和停止的触发点，它闭合变频器运行它断开变频器停止。PLC所有重故障信号出口也是通过这个ZJ 点来停止设备的，因此我们可以利用这个中间继电器的常开点来做文章进行一些改进。
3.2改造方案
方案及措施：在其控制回路中增加转换开关，中间继电器ZJ2、电铃，当变频器正常运行后将转换开关打到通位，连通报警装置。当 PLC柜内启停继电器ZJ出现接点抖动或重故障跳车时，ZJ1失电则其常闭点接通ZJ2。ZJ2得电自锁并使电铃声光报警，如复位打转换开关既可。这样的话如出现故障则可立即判断出是电气故障还是 PLC故障，极大的缩短了对故障的判断时闻，附简图如图1，
(1)改进前：设备突发故障时，无法判断是PLC故障还是电气故障，故障处理时间长。
(2)改进后：设备突发故障时，能够直接判断出是PLC故障还是
电气故障，故障处理时间短。 4实施改造的意义
4.1方案意义
通过此方案对高压变频器控制回路一些改进，明显地方便了变频器维护人员，使维护人员能够快速的根据故障类型做出处理，提高了工作效率。
4.2主要技术效果
当高压变频器突发故障跳机时，可以通过电铃是否发出声光报警，从而快速判断出此次故障是PLC故障还是电气故障，节省了处理故障时间。
4.3经济效益
在生产工艺流程中，此四台高压水泵直接给西区炼钢广两个连铸机供水，一且高压变频器跳机，连铸机将停止生产，按照每次停产事故时闻每增加一小时能够造成十几万元的经济损失计算的话，一
年下来可以为公司挽回很多不必要的经济损失。参考文献
[1]李自先等.变额器应用维护与修理[M.北京：地震出版社,2005[2]韩安荣.通用变频器及其应用.北京：机械工业出版社,2000
[3]孙锦全变频器与PLC应用技术基本功.人民邮电出版社,2010.08[4]李方园.变频器愿理与维修[M]第一版.西安：机械工业出版社， 2005.
