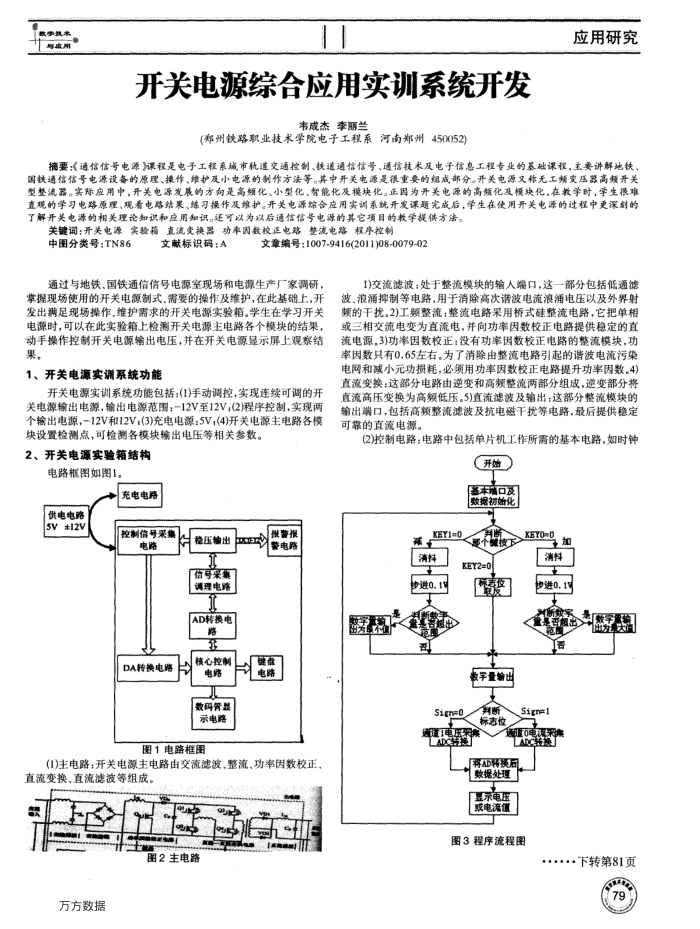

开关电源综合应用实训系统开发
韦成杰李丽兰
(郑州铁路职业技术学院电子工程系河南郑州450052)
应用研究
摘要：《通信信号电源课程是电子工程系城市就道交通控制、扶道通信信号、通信技术及电子信息工程专业的基础课程，主要讲解地铁国铁通信信号电源设务的原理、操作、维护及小电源的制作方法等。其中开关电源是很重要的组成部分。开关电源又称无工频变压器高频开关型整流器。实际应用中，开关电源发展的方向是高频化、小型化、智能化及模块化。正因为开关电源的高频化及模块化，在教学时，学生很难直观的学习电路原理、现看电路结累、练习操作及维护。开关电源炼合应用实训系统开发课题完成后，学生在使用开关电源的过程中更深则的了解开关电源的相关理论知识和应用知识。还可以为以后通信信号电源的其它项目的教学提供方法。
关键调：开关电源实验箱直流变换器功率因数校正电路整流电路程序控制
文章编号：1007-9416(2011)08-0079-02
中图分类号：TN86
文献标识码：A
通过与地铁、国铁通信信号电源室现场和电源生产厂家调研，掌握现场使用的开关电源制式、需要的操作及维护，在此基础上，开发出满足现场操作、维护需求的开关电源实验箱。学生在学习开关电源时，可以在此实验箱上检测开关电源主电路各个模块的结果，动手操作控制开关电源输出电压，并在开关电源显示屏上观察结果。
1、开关电源实训系统功能
开关电源实训系统功能包括：(1)手动调控，实现连续可调的开关电源输出电源，输出电源范围：-12V至12V，(2)程序控制，实现两个输出电源，-12V和12V，(3)充电电源：5V;(4)开关电源主电路各模
块设置检测点，可检测各模块输出电压等相关参数。 2、开关电源实验箱结构
电路概图如图1，
充电电路
供电电路 5V±12V
控制信号采集
电路
DA转换电路
稳压输出信号采集调理电路
AD转换电路核心控制电路
数码管器示电路
图1电路框图
拟警报警电路
健盘电路
(1)主电路：开关电源主电路由交流滤波、整流，功率因数校正直流变换，直流滤波等组成，
e
he
图2主电路
万方数据
1)交流滤波：处于整流模块的输人端口，这一部分包括低通滤波、浪涌抑制等电路，用于消除高次波电流浪涌电压以及外界射频的干扰。2)工频整流：整流电路采用桥式硅整流电路，它把单相或三相交流电变为直流电，并向功率因数校正电路提供稳定的直流电源，3)功率因数校正：没有功率因数校正电路的整流模块，功率因数只有0.65左右。为了消除由整流电路引起的谐波电流污染电网和减小元功损耗，必须用功率因数校正电路提升功率因数。4) 直流变换：这部分电路由逆变和高频整流两部分组成，递变部分将直流高压变换为高频低压。5)直流滤波及输出：这部分整流模块的输出端口，包括高频整流滤波及抗电磁干扰等电路，最后提供稳定可靠的直流电源
(2)控制电路：电路中包括单片机工作所需的基本电路.如时钟
（开始）美本满口数据初始化
KaYI
满料步进0.1号
数学家
美音超出香
Signs
KEY2=0
标表花教字量输出
KEYO=0
加消料进0.13 斯数宝
是收索置编
是香出》
出
语
Siene
标志收
广通0电技采票
通1电压采单
ADC
将AD转换后数据处理
蒙示电压或电流值
图3程序流程图
.下转第81页
