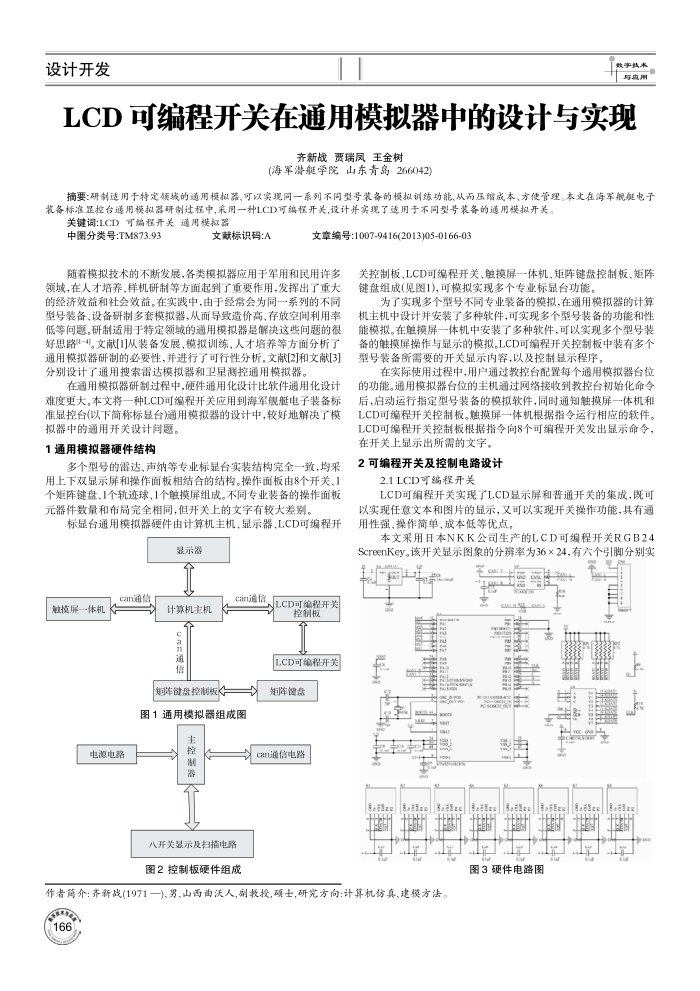

设计开发
LCD可编程开关在通用模拟器中的设计与实现
齐新战贾瑞凤王金树
(海军潜艇学院山东青岛266042)
摘要：研制适用于特定领或的道用模拟器，可以实现同一系列不同型号装备的模拟训练功能，从而压缩或本、方便管理。本文在海军舰艇电子装备标准显控台通用模拟器研制过程中，采用一种LCD可缩程开关，设计并实现了适用于不同型号装各的通用模拟开关。
关键调:LCD可端程开关通用模拟器
中图分类号：TM873.93
文献标识码：A
文章编号：1007-9416(2013)05-0166-03
随着模拟技术的不断发展，各类模拟器应用于军用和民用许多额领域，在人才培养，样机研制等方面起到了重要作用，发挥出了重大的经济效益和社会效益。在实践中，由于经常会为同一系列的不同型号装备，设备研制多套模拟器，从而导致造价高、存放空间利用率低等问愿。研制适用于特定领域的通用模拟器是解决这些问题的很好思路I-4]。文献11从装备发展、模拟训练、人才培养等方面分析了通用模拟器研制的必要性，并进行了可行性分析，文献[2]和文献[3] 分别设计了通用搜索雷达模拟器和卫星测控通用模拟器，
在通用模拟器研制过程中，硬件通用化设计比软件通用化设计难度更大。本文将一种LCD可编程开关应用到海军舰艇电子装备标准显控台(以下简称标显台通用模拟器的设计中，较好地解决了模
拟器中的通用开关设计间题。 1通用模拟器硬件结构
多个型号的雷达、声纳等专业标显台实装结构完全一致，均采用上下双显示屏和操作面板相结合的结构。操作面板由8个开关1 个矩阵键盘、1个轨迹球、1个触摸屏组成。不同专业装备的操作面板元器件数量和布局完全相同，但开关上的文字有较大差别。
标显台通用模拟器硬件由计算机主机、显示器、LCD可编程开
显示器
触模屏一体机
can通信
计算机主机 Ci动通信短阵键盘控制板<
can通信
图1通用模拟器组成图
电源电路
制器
八开关显示及扫描电路图2控制板硬件组成
LCD可编程开关
控制板
LCD可编程开关矩阵键盘
can通信电路
关控制板、LCD可编程开关、单摸屏一体机、矩阵键盘控制板、矩阵键盘组成(见图1)，可模拟实现多个专业标显台功能
为了实现多个型号不同专业装备的模拟，在通用模拟器的计算机主机中设计并安装了多种软件，可实现多个型号装备的功能和性能模拟。在触摸模屏一体机中安装了多种软件，可以实现多个型号装备的触摸屏操作与显示的模拟。LCD可编程开关控制板中装有多个型号装备所需要的开关显示内容，以及控制显示程序，
在实际使用过程中，用户通过教控台配置每个通用模拟器台位的功能。通用模拟器台位的主机通过网络接收到教控台初始化命令后，启动运行指定型号装备的模拟软件，同时通知触摸屏一体机和 LCD可编程开关控制板。触摸模屏一体机根据指令运行相应的软件。 LCD可编程开关控制板根据指令向8个可编程开关发出显示命令，
在开关上显示出所需的文字。 2可编程开关及控制电路设计
2.1LCD可编程开关
LCD可编程开关实现了LCD显示屏和普通开关的集成，既可以实现任意文本和图片的显示，又可以实现开关操作功能，具有通用性强、操作简单、成本低等优点。
本文采用日本NKK公司生产的LCD可编程开关RGB24 ScreenKey。该开关显示图象的分辨率为36×24，有六个引脚分别实
FMHFE
A
E
3a
子
+
作者篇介：齐新战(1971一),男，山西曲沃人,制教投，颈士，研究方向：计算机仿真，建模方法。 166
E
图3硬件电路图
3aElt
aat
