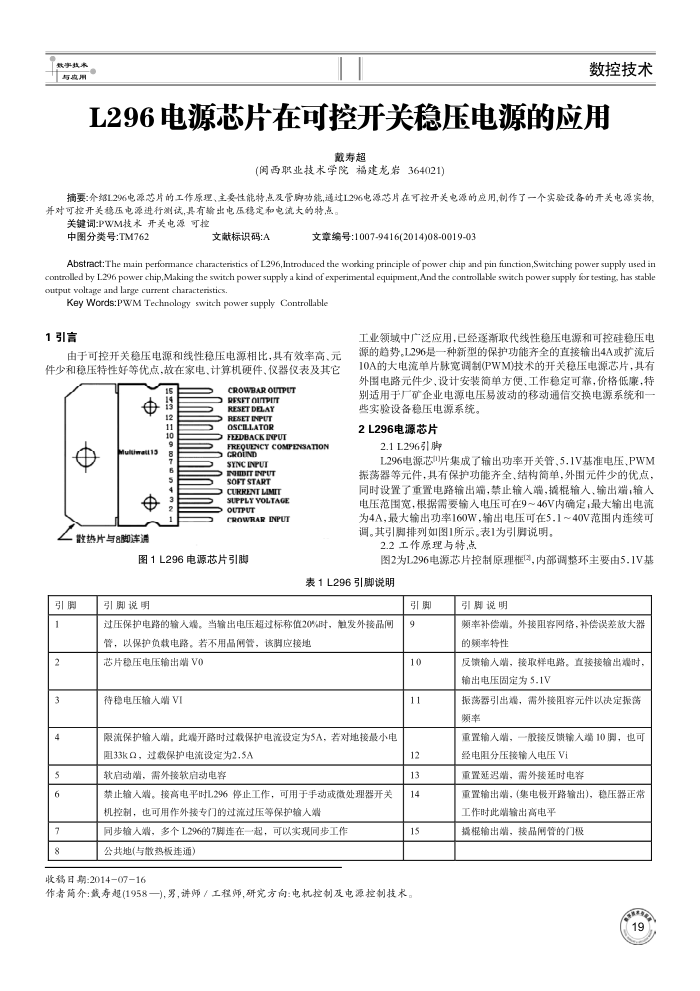

L296电源芯片在可控开关稳压电源的应用
戴寿超
(闽西职业技术学院福建龙岩364021)
摘要：介绍1296电源芯片的工作原理、主要性能特点及管脚功能，通过1296电源芯片在可控开关电源的应用，制作了一个实验设备的开关电源实物，并对可控开关稳压电源进行测试，具有输出电压稳定和电流大的特点。
关键词:PWM技术开关电源可控
中图分类号:TM762
文献标识码：A
文章编号:1007-9416(2014)08-0019-03
Abstract:The main perfomance characteristics of L296,Introduced the working principle of power chip and pin finction,Switching power supply used in aqes sey itgsat xg ddns saod qpas ar[onto ap pury'uatudnba [ratuadxa jo puy e Aqddns tawod qaas atp Suewdip amod 96cT q Paomto output voltage and large current characteristics.
Key Words:PWM Technology switch power supply Controllable
1引言
由于可控开关稳压电源和线性稳压电源相比，具有效率高.元件少和稳压特性好等优点，故在家电、计算机硬件、仪器仪表及其它
CROWBAR OUTPUT
$ cimeapnn 母
散热片与8脚连通
e莓兰5
RESET OITPIT AVTAOESN RESETENPUT OSCILLATOR FEZDBACK INPUT
FREQUENCY COMPENSATION
GROND SYNC ENPUI NBITENPUT VISLOS CURRENT LIMIT SUPPLYYOLTAGE OUTPUT
CROWRAR INPUT
图1L296电源芯片引脚
工业领域中广泛应用，已经遥渐取代线性稳压电源和可控硅稳压电源的趋势。L296是一种新型的保护功能齐全的直接输出4A或扩流后 10A的大电流单片脉宽调制(PWM)技术的开关稳压电源芯片，具有外图电路元件少，设计安装简单方便、工作稳定可靠，价格低廉，特别适用于厂矿企业电源电压易波动的移动通信交换电源系统和一些实验设备稳压电源系统。
2L296电源芯片 2.1L296引脚
L296电源芯"片集成了输出功率开关管、5.1V基准电压、PWM 振荡器等元件，具有保护功能齐全、结构简单，外围元件少的优点，同时设置了重置电路输出端，禁止输人端，插棍输人、输出端；输人电压范围宽，根据需要输人电压可在9~46V内确定，最大输出电流为4A，最大输出功率160W，输出电压可在5.1~40V范围内连续可调。其引脚排列如图1所示。表1为引脚说明。
2.2工作原理与特点
图2为L296电源芯片控制原理框，内部调整环主要由5.1V基
表1L296引脚说明
引刷 2 3 4
6 7 8
引脚说明
过压保护电路的输人竭。
当输出电压超过标称值20%时，触发外接品间
管，以保护负载电路。若不用品闸管，该脚应接地
芯片稳压电压输出蜡VO 待稳电压输人增VI
限流保护输人端，此端开路时过载保护电流设定为5A，若对地接最小电
阻33kQ，过载保护电流设定为2.5A 软启动端，需外接软启动电容
禁止输人增。接高电平时L296停止工作，可用于手动或微处理器开关机控制，也可用作外接专门的过流过压等保护输人端
同步输人端，多个L296的7脚连在一起，可以实现同步工作公共地(与散热板连通)
收稿日期：201407-16
引脚 9
10 11
12 13 14
15
作者简介：载寿超(1958一),男，讲师/工程师，研究方向：电机控制及电源控制技术
引脚说明
题率补偿增。外接阻容网络，补偿误差放大器的额率特性
反馈输人增，接取样电路。直接接输出端时，输出电压固定为5.1V
振荡器引出竭，需外接阻容元件以决定振落题率
重置输人增，一股接反馈输入端10胸，也可经电阻分压接输人电压Vi
重置延迟增，需外接延时电容
重置输出蜡，(集电极开路输出)，稳压器正常工作时此端输出高电平
据棍输出端，接品闸管的门极
