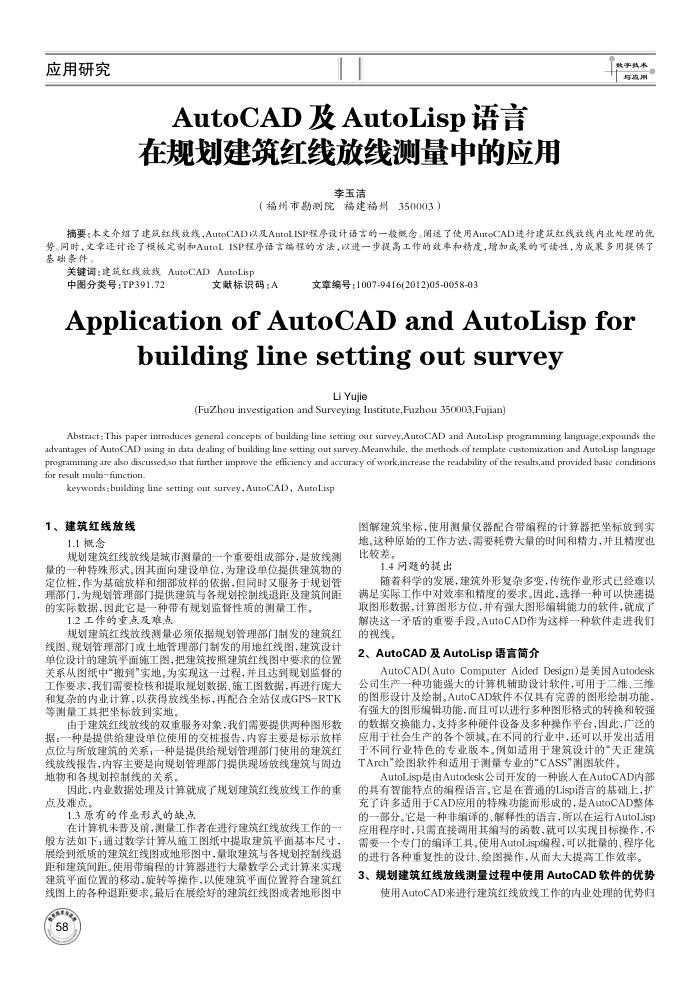

应用研究
AutoCAD及AutoLisp语言在规划建筑红线放线测量中的应用
李玉洁
（福州市勘测院福建福州350003）
摘要：本文介绍了建筑红线放线，AutoCAD以及AutoLISP程序设计语言的一般概念。阐速了使用AutoCAD进行建筑红线放线内业处理的优势。同时，文章还讨论了模板定制和AutoLISP程序语言编程的方法，以进一步提高工作的效率和精度，增加成果的可读性，为成果多用提供了基础条件。
关键调：建筑红线教线AutoCADAutoLisp
中图分类号：TP391.72
文献标识码：A
文章编号：1007-9416(2012)05-0058-03
Application of AutoCAD and AutoLisp for
building line setting out survey
LiYujie
(FuZhou investigation and Surveying Institute,Fuzhou 350003,Fujian)
Abstract : This paper introduces general concepts of building line setting out survey,AutoCAD and AutoLisp programming language,expounds the advantages of AutoCAD using in data dealing of building line setting out survey.Meanwhile, the methods of template customization and AutoLisp language programming are alko discussed,so that further improve the efficiency and accuracy of work,increase the readability of the results,and provided basic conditions for result multifunction
keywords : building line setting out survey,AutoCAD, AutoLisF
1、建筑红线放线
1.1概念
规划建筑红线放线是城市测量的一个重要组成部分，是放线测量的一种特殊形式。因其面向建设单位，为建设单位提供建筑物的定位桩，作为基础放样和细部放样的依据，但同时又服务于规划管理部门，为规划管理部门提供建筑与各规划控制线退距及建筑间距的实际数据，因此它是一种带有规划监督性质的测量工作，
1.2工作的重点及难点
规划建筑红线放线测量必须依据规划管理部门制发的建筑红线图、规划管理部门或土地管理部门制发的用地红线图，建筑设计单位设计的建筑平面施工图，把建筑按照建筑红线图中要求的位置关系从图纸中"搬到"实地，为实现这一过程，并且达到规划监督的工作要求，我们需要检核和提取规划数据、施工图数据，再进行庞大和复杂的内业计算，以获得放线坐标，再配合全站仪或GPS-RTK 等测量工具把坐标放到实地。
由于建筑红线放线的双重服务对象，我们需要提供两种图形数据：一种是提供给建设单位使用的交桩报告，内容主要是标示放样点位与所放建筑的关系，一种是提供给规划管理部门使用的建筑红线放线报告，内容主要是向规划管理部门提供现场放线建筑与周边地物和各规划控制线的关系，
因此，内业数据处理及计算就成了规划建筑红线放线工作的重点及难点。
1.3原有的作业形式的缺点
在计算机未普及前，测量工作者在进行建筑红线放线工作的一般方法如下：通过数学计算从施工图纸中提取建筑平面基本尺寸，展绘到纸质的建筑红线图或地形图中，量取建筑与各规划控制线退距和建筑间距。使用带编程的计算器进行大量数学公式计算来实现建筑平面位置的移动，旋转等操作，以使建筑平面位置符合建筑红线图上的各种退距要求。最后在展绘好的建筑红线图或者地形图中
解建筑坐标，使用测量仅器配合带缩程的计算器把坐标放到实地。这种原始的工作方法，需要耗费大量的时间和精力，并且精度也比较差
1.4问的提出
随着科学的发展，建筑外形复杂多变，传统作业形式已经难以满足实际工作中对效率和精度的要求。因此，选择一种可以快速提取图形数据，计算图形方位，并有强大图形编辑能力的软件，就成了解决这一矛盾的重要手段。AutoCAD作为这样一种软件走进我们的视线
2、AutoCAD及AutoLisp语言简介
AutoCAD( Auto Computer Aided Design)是美国Autodesk 公司生产一种功能强大的计算机辅助设计软件，可用于二维、三维的图形设计及绘制。AutoCAD软件不仅具有完善的图形绘制功能，有强大的图形编辑功能，而且可以进行多种图形格式的转换和较强的数据交换能力，支持多种硬件设备及多种操作平台，因此，广泛的应用于社会生产的各个领域。在不同的行业中，还可以开发出适用于不同行业特色的专业版本。例如适用于建筑设计的“天正建筑 TArch"绘图软件和适用于测量专业的"CASS"测图软件
AutoLisp是由Autodesk公司开发的一种嵌人在AutoCAD内部
的具有智能特点的缩程语言，它是在普通的LiSD语言的基础上，扩充了许多适用于CAD应用的特殊功能而形成的，是AutoCAD整体的一部分。它是一种非编译的、解释性的语言，所以在运行AutoLisp 应用程序时，只需直接调用其编写的函数，就可以实现目标操作，不需要一个专门的缩译工具，使用AutoLisp编程，可以批量的、程序化的进行各种重复性的设计、绘函操作，从而大大提高工作效率。
3、规划建筑红线放线测量过程中使用AutoCAD软件的优势
使用AutoCAD来进行建筑红线放线工作的内业处理的优势归
