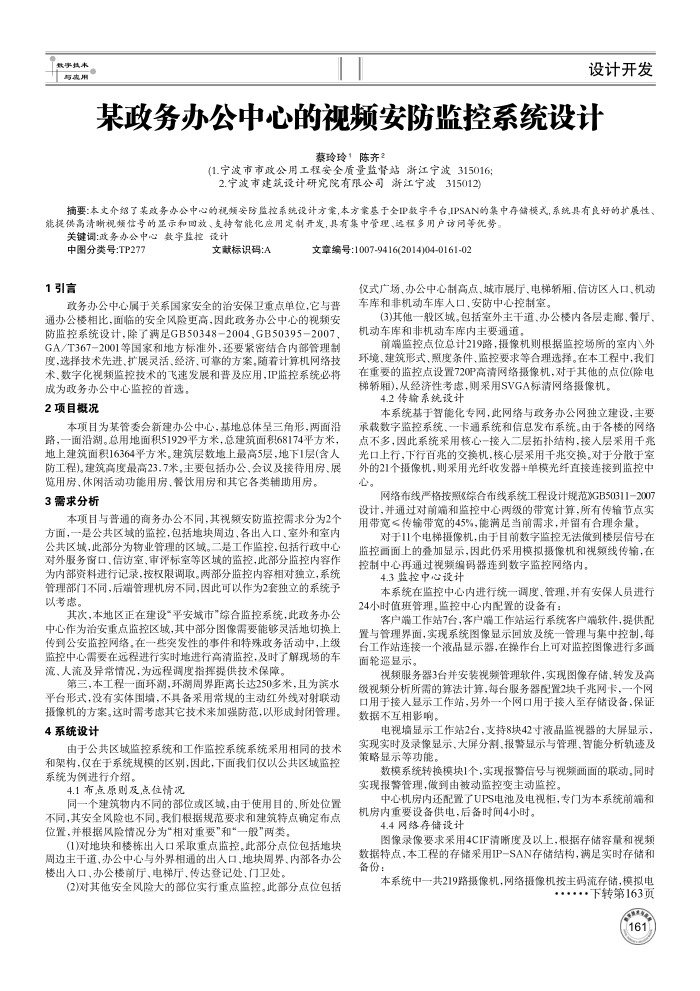

某政务办公中心的视频安防监控系统设计
蔡玲玲1陈齐2
(1.宁波市市政公用工程安全质量监督站浙江宁波315016; 2.宁波市建筑设计研究院有限公司浙江宁波315012
摘要：本文介绍了某改务办公中心的视频安防监控系统设计方案，本方案基于全IP数字平台,IPSAN的集中存储模式，系统具有良好的扩展性、能提供高清晰视频信号的显示和回放、支持智能化应用定制开发，具有集中管理、运程多用户访同等优势。
关键调：政务办公中心数宇监控设计
文献标识码：A
中图分类号TP277 1引言
文章编号:1007-9416(2014)04-0161-02
仪式广场、办公中心制高点、城市展厅、电梯轿厢、信访区人口、机动
政务办公中心属于关系国家安全的治安保卫重点单位，它与普通办公楼相比，面临的安全风险更高，因此政务办公中心的视频安防监控系统设计，除了满足GB50348-2004，GB50395-2007、 GA/T367-2001等国家和地方标准外，还要紧密结合内部管理制度,选择技术先进、扩展灵活、经济、可靠的方案随着计算机网络技术、数字化视频监控技术的飞速发展和普及应用，IP监控系统必将
成为政务办公中心监控的首选。 2项目概况
本项目为某管委会新建办公中心，基地总体呈三角形，两面沿路，一面沿湖。总用地面积51929平方米，总建筑面积68174平方米，地上建筑面积16364平方米。建筑层数地上最高5层，地下1层（含人防工程)。建筑高度最高23.7米，主要包括办公，会议及接待用房、展
览用房、休闲活动功能用房、餐伙用房和其它各类辅助用房。 3需求分析
本项目与普通的商务办公不同，其视频安防监控需求分为2个方面，一是公共区域的监控，包括地块周边，各出人口、室外和室内公共区域，此部分为物业管理的区域。二是工作监控，包括行政中心对外服务窗口、信访室、审评标室等区域的监控，此部分监控内容作为内部资料进行记录，按权限调取。两部分监控内容相对独立，系统管理部门不同，后端管理机房不同，因此可以作为2套独立的系统子以考患。
其次，本地区正在建设“平安城市"综合监控系统，此政务办公中心作为治安重点监控区域，其中部分图像需要能够灵活地切换上传到公安监控网络，在一些突发性的事件和特殊政务活动中，上级监控中心需要在远程进行实时地进行高清监控，及时了解现场的车流、人流及异常情况，为远程调度指挥提供技术保障。
第三，本工程一面环湖，环湖周界距离长达250多米，且为滨水平台形式，没有实体围墙，不具备采用常规的主动红外线对射联动报像机的方案。这时需考虑其它技术来加强防范，以形成封闭管理。
4系统设计
由于公共区域监控系统和工作监控系统系统采用相同的技术和架构，仅在于系统规模的区别，因此，下面我们仅以公共区域监控系统为例进行介绍，
4.1布点原则及点位情况
同一个建筑物内不同的部位或区域，由于使用目的、所处位置不同，其安全风险也不同。我们根据规范要求和建筑特点确定布点位置，并根据风险情况分为"相对重要"和“一般"两类。
(1)对地块和楼栋出人口采取重点监控。此部分点位包括地块周边主干道、办公中心与外界相通的出人口，地块周界、内部各办公楼出人口、办公楼前厅、电梯厅、传达登记处、门卫处。
(2)对其他安全风险大的部位实行重点监控。此部分点位包括
车库和非机动车库人口、安防中心控制室
(3)其他一般区域。包括室外主干道、办公楼内各层走廊，餐厅、机动车库和非机动车库内主要通道
前端监控点位总计219路，摄像机则根据监控场所的室内>外环境、建筑形式、照度条件、监控要求等合理选择。在本工程中，我们在重要的监控点设置720P高清网络摄像机，对于其他的点位(除电梯轿厢)，从经济性考患，则采用SVGA标清网络摄像机。
4.2传输承统设计
本系统基于智能化专网，此网络与政务办公网独立建设，主要承载数字监控系统、一卡通系统和信息发布系统。由于各楼的网络点不多，因此系统采用核心一接入二层拓扑结构，接人层采用千兆光口上行，下行自兆的交换机，核心层采用于兆交换。对于分散于室外的21个摄像机，则采用光纤收发器+单模光纤直接连接到监控中心
网络布线严格按照《综合布线系统工程设计规范GB50311-2007 设计，并通过对前端和监控中心两级的带宽计算，所有传输节点实用带宽≤传输带宽的45%，能满足当前需求，并留有合理余量。
对于11个电梯摄像机：由于目前数字监挖无法做到楼层信号在监控函面上的叠加显示，因此仍采用模拟摄像机和视频线传输，在控制中心再通过视频编码器连到数字监控网络内。
4.3监控中心设计
本系统在监控中心内进行统一调度、管理，并有安保人员进行 24小时值班管理。监控中心内配置的设备有：
客户端工作站7台，客户端工作站运行系统客户端软件，提供配置与管理界面，实现系统图像显示回放及统一管理与集中控制，每台工作站连接一个液品显示器，在操作台上可对监控图像进行多画面轮巡显示。
视频服务器3台并安装视频管理软件，实现图像存储、转发及高级视频分析所需的算法计算，每台服务器配置2块千兆网卡，一个网口用于接入显示工作站，另外一个网口用于接入至存储设备，保证数据不互相影响，
电视墙显示工作站2台，支持8块42寸液品监视器的大屏显示，实现实时及录像显示、大屏分割、报警显示与管理、智能分析轨速及策略显示等功能。
数模系统转换模块1个，实现报警信号与视频画面的联动。同时实现报警管理，做到由被动监控变主动监控
中心机房内还配置了UPS电池及电视柜，专门为本系统前端和机房内重要设备供电，后备时间4小时。
4.4网络存储设计
图像录像要求采用4CIF清晰度及以上，根据存储容量和视赖数据特点，本工程的存储采用IP-SAN存储结构，满足实时存储和备份：
本系统中一共219路摄像机，网络摄像机按主码流存储，模拟电
··下转第163页
