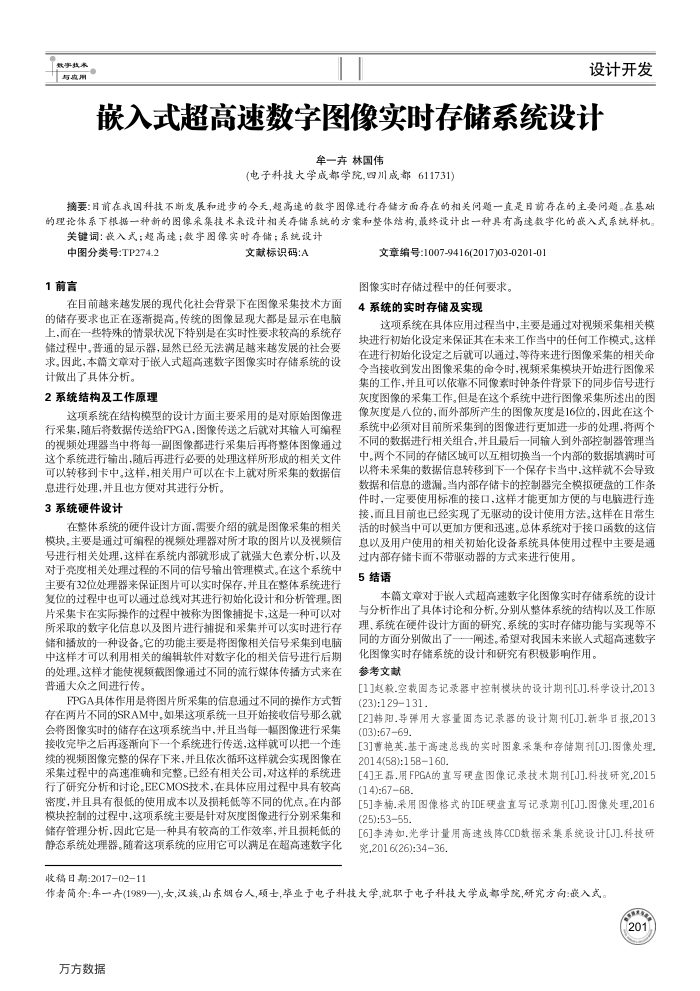

嵌入式超高速数字图像实时存储系统设计
牟一卉林国伟
(电子科技大学成都学院,四川成都611731)
摘要：日前在我国科技不断发展和进步的今天,规高建的数宇图像进行存储方面存在的相关问题一直是前存在的主要问题。在基础的理论体系下根据一种新的图像采集技术来设计相关存储系统的方案和整体结构，最终设计出一种具有高速数字化的嵌入式系统样机
关键词：嵌入式；超高速；数宇图像实时存储；系统设计
中图分类号:TP274.2 1前言
文献标识码：A
在目前越来越发展的现代化社会背景下在图像采集技术方面的储存要求也正在逐渐提高。传统的图像显现大都是显示在电脑上，而在一些特殊的情景状况下特别是在实时性要求较高的系统存储过程中。普通的显示器，显然已经无法满足越来越发展的社会要求。因此，本篇文章对于联人式超高速数字图像实时存储系统的设计做出了具体分析。
2系统结构及工作原理
这项系统在结构模型的设计方面主要采用的是对原始图像进行采集，随后将数据传送给FPGA，图像传送之后就对其输人可缩程的视频处理器当中将每一副图像都进行采集后再将整体图像通过这个系统进行输出，随后再进行必要的处理这样所形成的相关文件可以转移到卡中。这样，相关用户可以在卡上就对所采集的数据信
息进行处理，并且也方便对其进行分析。 3系统硬件设计
在整体系统的硬件设计方面，需要介绍的就是图像采集的相关模块。主要是通过可编程的视频处理器对所才取的图片以及视频信号进行相关处理，这样在系统内部就形成了就强大色素分析，以及对于亮度相关处理过程的不同的信号输出管理模式。在这个系统中主要有32位处理器来保证图片可以实时保存，并且在整体系统进行复位的过程中也可以通过总线对其进行初始化设计和分析管理。图片采集卡在实际操作的过程中被称为图像捕提卡，这是一种可以对所采取的数字化信息以及图片进行捕提和采集并可以实时进行存储和播放的一种设备。它的功能主要是将图像相关信号采集到电脑中这样才可以利用相关的编辑软件对数字化的相关信号进行后期的处理。这样才能使视频截图像通过不同的流行媒体传插方式来在普通大众之间进行传
FPGA具体作用是将图片所采集的信息通过不同的操作方式暂存在两片不同的SRAM中，如果这项系统一且开始接收信号那么就会将图像实时的储存在这项系统当中，并且当每一幅图像进行采集接收完毕之后再逐渐向下一个系统进行传送，这样就可以把一个连续的视频图像完整的保存下来，并且依次循环这样就会实现图像在采集过程中的高速准确和完整。已经有相关公司，对这样的系统进行了研究分析和讨论。EECMOS技术，在具体应用过程中具有较高密度，并且具有很低的使用成本以及损耗低等不同的优点。在内部模块控制的过程中，这项系统主要是针对灰度图像进行分别采集和储存管理分析，因此它是一种具有较高的工作效率，并且损耗低的静态系统处理器。随者这项系统的应用它可以满足在超高速数字化
收稿日期：2017-02-11
文章编号：1007-9416(2017)03-0201-0)
图像实时存储过程中的任何要求。 4系统的实时存储及实现
这项系统在具体应用过程当中，主要是通过对视频采集相关模块进行初始化设定来保证其在未来工作当中的任何工作模式。这样在进行初始化设定之后就可以通过，等待来进行图像采集的相关命令当接收到发出图像采集的命令时，视频采集模块开始进行图像采集的工作，并且可以依靠不同像素时钟条件背景下的同步信号进行灰度图像的采集工作。但是在这个系统中进行图像采集所述出的图像灰度是八位的，面外部所产生的图像灰度是16位的，因此在这个系统中必须对目前所采集到的图像进行更加进一步的处理，将两个不同的数据进行相关组合，并且最后一同输人到外部控制器管理当中。两个不同的存储区域可以互相切换当一个内部的数据填满时可以将未采集的数据信息转移到下一个保存卡当中，这样就不会导致数据和信息的遗漏。当内部存储卡的控制器完全模拟硬盘的工作条件时，一定要使用标准的接口，这样才能更加方使的与电脑进行连接，面且目前也已经实现了无驱动的设计使用方法。这样在日常生活的时候当中可以更加方使和迅速。总体系统对于接口函数的这信息以及用户使用的相关初始化设备系统具体使用过程中主要是通
过内部存储卡而不带驱动器的方式来进行使用。 5结语
本篇文章对于假人式超高速数字化图像实时存储系统的设计与分析作出了具体讨论和分析。分别从整体系统的结构以及工作原理、系统在硬件设计方面的研究、系统的实时存储功能与实现等不同的方面分别做出了一一阐述。希望对我国未来嵌人式超高速数字
化图像实时存错储系统的设计和研究有积极影响作用，参考文献
[1]赵毅.空载固态记录器中控制模块的设计期刊[J].科学设计,2013(23):129131.
[2]韩阳.导弹用大容量固态记录器的设计期刊[J].新华报.2013(03):6769.
[3]蕾艳英.基于高速总线的实时图象采集和存储期利[J].图像处理。 2014(58):158160
[4]王磊.用FPGA的直写硬盘图像记录技术期刊[J].科技研究,2015(14):6768.
[5]手楠.采用图像格式的IDE硬盘直写记录期利[J].图像处理,2016(25):5355.
[6]李涛如.光学计量用高速线阵CCD数据采集系统设计[J].科技研究,2016(26):3436.
作者简介：年一卉(1989一),女,汉族,山东烟台人,硕士,毕业于电子科技大学,就职于电子科技大学成都学院,研究方向：嵌入式，
