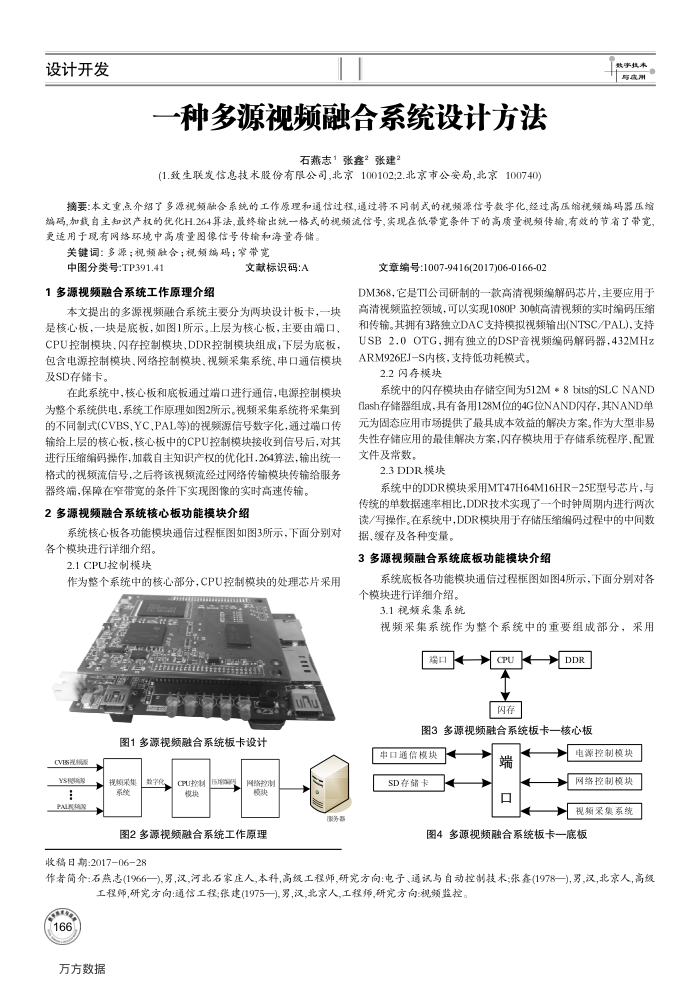

一种多源视频融合系统设计方法
石燕志1张鑫2张建2
(1.致生联发信息技术股份有限公司北京100102;2.北京市公安局，北京100740)
共理
与流用
摘要：本文重点介绍了多源视频融合系统的工作原理和通信过程，通过将不同制式的视频源信号数宇化，经过高压缩视频端码器压缩编码，加载自主知识产权的优化H.264算法，最终输出统一格式的视频流信号，实现在低带宽条件下的高质量视频传输，有效的节省了带宽，更适用于现有网络环境中高质量图像信号传输和海量存储，
关键词：多源；视频融合；视频编码；窄带宽
中图分类号：TP391.41
1多源视频合系统工作原理介绍
文献标识码：A
本文提出的多源视频融合系统主要分为两块设计板卡，一块是核心板，一块是底板，如图1所示。上层为核心板，主要由端口、 CPU控制模块、闪存控制模块、DDR控制模块组成，下层为底板，包含电源控制模块、网络控制模块、视频采集系统、串口通信模块及SD存储卡。
在此系统中，核心板和底板通过端口进行通信，电源控制模块为整个系统供电，系统工作原理如图2所示。视频采集系统将采集到的不同制式(CVBS、YC、PAL等)的视频源信号数字化，通过端口传输给上层的核心板，核心板中的CPU控制模块接收到信号后，对其进行压缩编码操作，加载自主知识产权的优化H，264算法，输出统一格式的视频流信号，之后将该视频流经过网络传输模块传输给服务
器终端，保障在窄带宽的条件下实现图像的实时高速传输。 2多源视频融合系统核心板功能模块介绍
系统核心板各功能模块通信过程框图如图3所示，下面分别对各个模块进行详细介绍。
2.1CPU控制模块
作为整个系统中的核心部分，CPU控制模块的处理芯片采用
uRu
图1多源视频融合系统板卡设计
VB视
ASR83 PALRR
我期采巢
教学系统
nkD 模块
583
网络控制模欢
服务器
图2多源视频融合系统工作原理
收稿日期：2017-06-28
文章编号：1007-9416(2017)06-0166-02
DM368，它是T1公司研制的一款高清视频编解码芯片，主要应用于高清视频监控领域，可以实现1080P30镇高清视频的实时编码压缩和传输。其拥有3路独立DAC支持模拟视频输出(NTSC/PAL)，支持 USB2.0OTG，拥有独立的DSP音视频编码解码器，432MHz ARM926EJ-S内核，支持低功耗模式。
2.2闪存模块
系统中的闪存模块由存储空间为512M*8bits的SLCNAND flash存错器组成，具有备用128M位的4G位NAND闪存.其NAND单元为固态应用市场提供了最具成本效益的解决方案。作为大型非易失性存储应用的最律解决方案，闪存模块用于存储系统程序、配置文件及常数。
2.3DDR模块
系统中的DDR模块采用MT47H64M16HR-25E型号芯片，与传统的单数据速率相比，DDR技术实现了一个时钟周期内进行两次读/写操作。在系统中，DDR模块用于存储压缩编码过程中的中间数据、缓存及各种变量。
3多源视频融合系统底板功能模块介绍
系统底板各功能模块通信过程框图如图4所示，下面分别对各个模块进行详细介绍。
3.1视频采集系统
视频采集系统作为整个系统中的重要组成部分，采用
强口CPU本
本闪存
DDR
图3多源视频融合系统板卡一核心板
申口通信模块 SD存储卡
端口
电源控制模块网络控制模块视频采集系统
图4多源视频融合系统板卡一底板
作者简介石燕志(1966一),男,汉,河北石家庄人,本科,高级工程师,研究方向：电子、通讯与自动控制技术;张鑫(1978一),男,汉,北京人,高级
工程师，研究方向：通信工程张建(1975一)，男，汉，北京人,工程师,研究方向视频监控。
