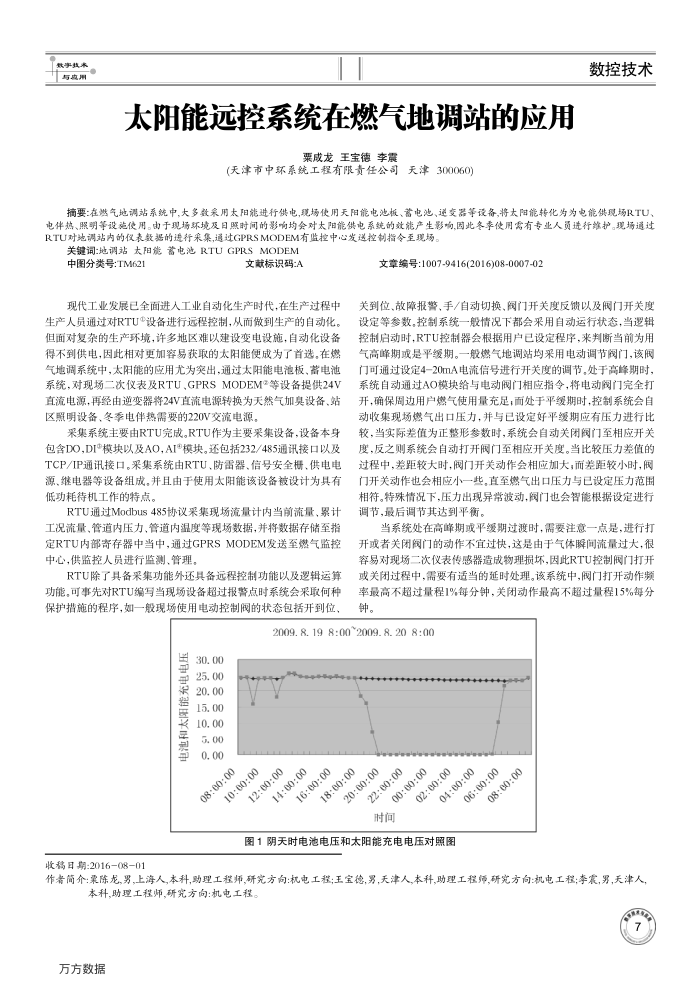

太阳能远控系统在燃气地调站的应用
栗咸龙王宝德李震
(天津市中环系统工程有限责任公司
寸天津300060)
数控技术
摘要：在燃气地调站系统中，大多数采用太阳能进行供电境场使用天阳能电池板、蓄电池、逆变器等设备,将太阳能转化为为电能供现场RTU 电伴热、照明等设施使用。由于现场环境及日照时间的影响均会对太阳能供电系统的效能产生影响,因此冬季使用需有专业人员进行维护。现场通过 RTU对地调站内的仅表数据的进行采集,通过GPRSMODEM有监控中心发送控制指令至现场。
关键词：地调站太阳能蓄电池RTUGPRSMODEM
中图分类号：TM621
文献标识码:A
现代工业发展已全面进人工业自动化生产时代，在生产过程中生产人员通过对RTU"设备进行远程控制，从而做到生产的自动化。但面对复杂的生产环境，许多地区难以建设变电设施，自动化设备得不到供电，因此相对更加容易获取的太阳能便成为了首选，在燃气地调系统中，太阳能的应用尤为突出，通过太阳能电池板、蓄电池系统，对现场二次仪表及RTU，GPRSMODEM等设备提供24V 直流电源，再经由逆变器将24V直流电源转换为天然气加臭设备、站区照明设备、冬季电伴热需要的220V交流电源。
采集系统主要由RTU完成。RTU作为主要采集设备，设备本身包含DO，DI模块以及AO，AI*模块。还包括232/485通讯接口以及 TCP/IP通讯接口。采集系统由RTU、防雷器、信号安全、供电电源、继电器等设备组成，并且由于使用太阳能该设备被设计为具有低功耗待机工作的特点。
RTU通过Modbus485协议采集现场流量计内当前流量，累计工况流量、管道内压力、管道内温度等现场数据，并将数据存储至指定RTU内部寄存器中当中，通过GPRSMODEM发送至燃气监控中心，供监控人员进行监测、管理。
RTU除了具备采集功能外还具备远程控制功能以及逻辑运算功能，可事先对RTU编写当现场设备超过报警点时系统会采取何种保护措施的程序，如一般现场使用电动控制阀的状态包括开到位、
文章编号：1007-9416(2016)08-0007-02
关到位、故障报警、手/自动切换，阀门开关度反馈以及阀门开关度设定等参数，控制系统一般情况下都会采用自动运行状态，当逻辑控制启动时，RTU控制器会根据用户已设定程序，来判断当前为用气高峰期或是平缓期。一般燃气地调站均采用电动调节阅门，该阀门可通过设定4-20mA电流信号进行开关度的调节，处手高峰期时，系统自动通过AO模块给与电动阀门相应指令，将电动阀门完全打开，确保周边用户燃气使用量充足，面处于平缓期时，控制系统会自动收集现场燃气出口压力，并与已设定好平缓期应有压力进行比较，当实际差值为正整形参数时，系统会自动关闭阅门至相应开关度，反之则系统会自动打开阀门至相应开关度。当比较压力差值的过程中，差距较大时，阀门开关动作会相应加大，而差距较小时，阀门开关动作也会相应小一些，直至燃气出口压力与已设定压力范围相符。特殊情况下，压力出现异常波动，闵门也会智能根据设定进行调节，最后调节其达到平衡。
当系统处在高峰期或平缓期过渡时，需要注意一点是，进行打开或者关闭阅门的动作不宜过快，这是由于气体瞬间流量过大，很容易对现场二次仪表传感器造成物理损坏，因此RTU控制阀门打开或关闭过程中，需要有适当的延时处理。该系统中，阀门打开动作频率最高不超过量程1%每分钟，关闭动作最高不超过量程15%每分钟。
2009. 8. 19 8:00~2009. 8. 20 8:00
电池和太阳能充电电
30.00 25. 00 20.00 15.00 10. 00 5. 00 0. 00
00 0. o
10:
00 o 20
0 00:
时间
图1阴天时电池电压和太阳能充电电压对照图
收稿日期：2016-08-01
作者简介：案陈龙,男，上海人,本科，助理工程师，研究方向：机电工程；王宝德，男，天津人,本科，助理工程师，研究方向：机电工程；李震，男，天津人，
