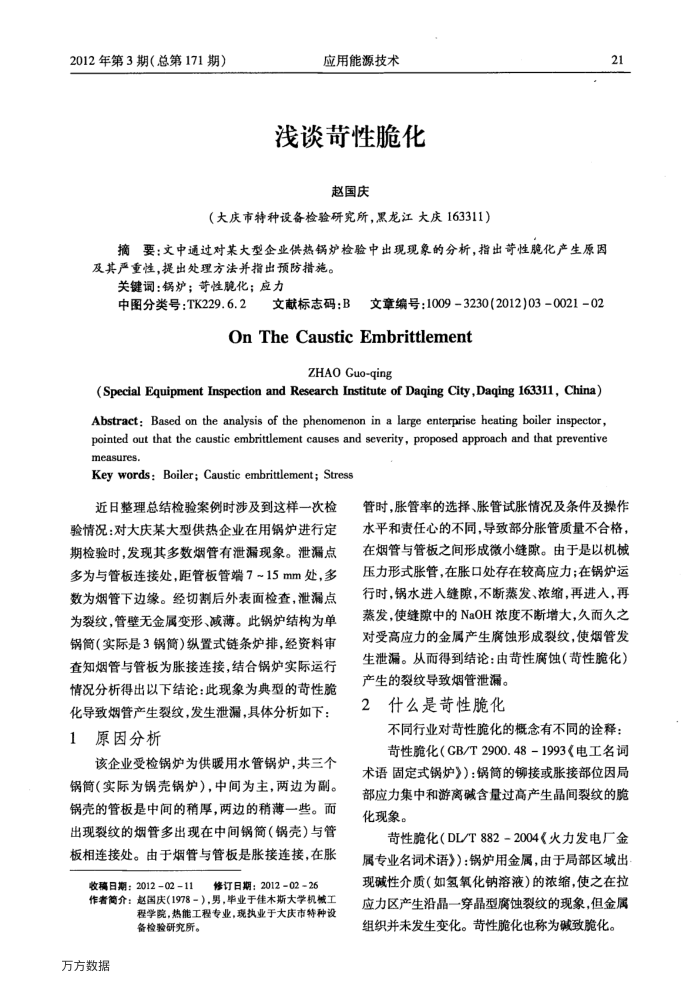

2012年第3期（总第171期）
应用能源技术
浅谈苛性脆化
赵国庆
（大庆市特种设备检验研究所，黑龙江大庆163311）
摘要：文中通过对某大型企业供热锅炉检验中出现现象的分析，指出等性脆化产生原因及其严重性，提出处理方法并指出预防措施。
关键词：锅炉；苛性脆化；应力
中图分类号：TK229.6.2文献标志码：B文章编号：10093230(2012)03-0021-02
OnTheCausticEmbrittlement
ZHAO Guo-qing
(Special Equipment Inspection and Research Institute of Daqing City,Daqing 163311, China) Abstract: Based on the analysis of the phenomenon in a large enterprise heating boiler inspector, pointed out that the caustic embrittlement causes and severity, proposed approach and that preventive measures.
Key words: Boiler; Caustic embrittlement; Stress
近日整理总结检验案例时涉及到这样一次检验情况：对大庆某大型供热企业在用锅炉进行定期检验时，发现其多数烟管有泄漏现象。泄漏点多为与管板连接处，距管板管端7~15mm处，多数为烟管下边缘。经切割后外表面检查，泄漏点为裂纹，管壁无金属变形、减薄。此锅炉结构为单锅筒（实际是3锅筒）纵置式链条炉排，经资料审查知烟管与管板为胀接连接，结合锅炉实际运行情况分析得出以下结论：此现象为典型的苛性胞化导致烟管产生裂纹，发生泄漏，具体分析如下： 1原因分析
该企业受检锅炉为供暖用水管锅炉，共三个锅简（实际为锅壳锅炉），中间为主，两边为副。锅壳的管板是中间的稍厚，两边的稍薄一些。而出现裂纹的烟管多出现在中间锅筒（锅壳）与管板相连接处。由于烟管与管板是胀接连接，在胀
收稿日期：201202-11
修订日期：201202-26
作者简介：赵国庆（1978－），男，毕业于佳木斯大学机城工
程学院，热能工程专业，现执业于大庆市特种设备检验研究所。
方方数据
21
管时，胀管率的选择、胀管试胀情况及条件及操作水平和责任心的不同，导致部分胀管质量不合格，在烟管与管板之间形成微小缝隙。由于是以机械压力形式胀管，在胀口处存在较高应力；在锅炉运行时，锅水进人缝隙，不断蒸发、浓缩，再进入，再蒸发，使缝隙中的NaOH浓度不断增大，久而久之对受高应力的金属产生腐蚀形成裂纹，使烟管发生泄漏。从而得到结论：由苛性腐蚀（昔性脆化）
产生的裂纹导致烟管泄漏。 2什么是苛性脆化
不同行业对苛性脆化的概念有不同的诠释：苛性脆化（GB/T2900.48-1993《电工名词
术语固定式锅炉》）：锅筒的铆接或胀接部位因局部应力集中和游离碱含量过高产生晶间裂纹的胞化现象。
苛性脆化（DLT882-2004《火力发电厂金属专业名词术语》)：锅炉用金属，由于局部区域出现碱性介质（如氢氧化钠溶液）的浓缩，使之在拉应力区产生沿晶一穿晶型腐蚀裂纹的现象，但金属组织并未发生变化。苛性脆化也称为碱致脆化。
