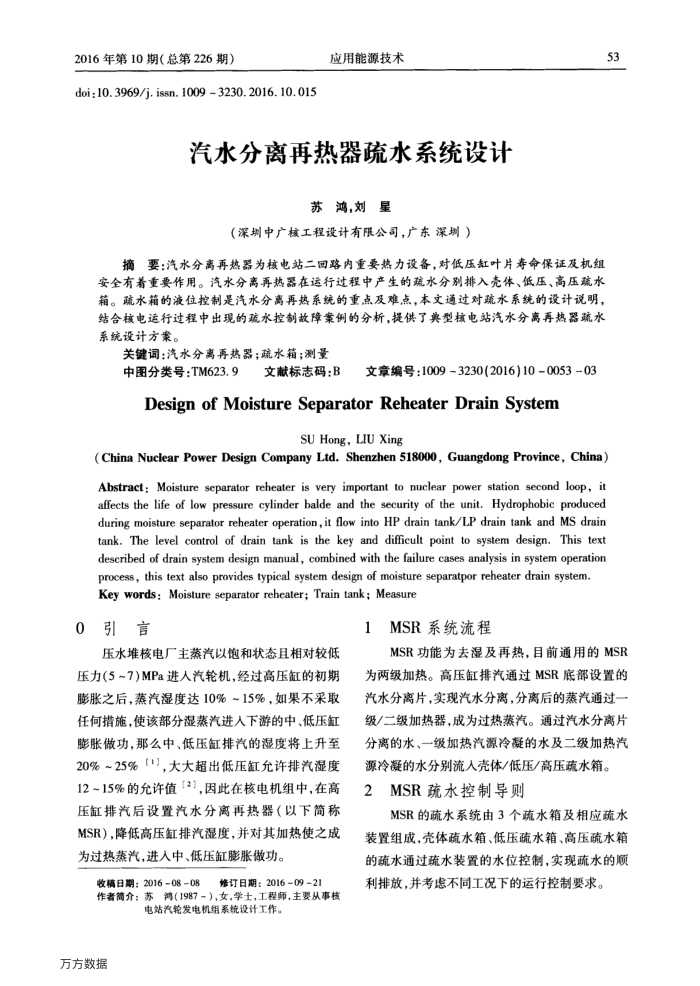

汽水分离再热器疏水系统设计
苏鸿，刘星
（深圳中广核工程设计有限公司，广东深圳）
摘要：汽水分离再热器为核电站二回路内重要热力设备，对低压缸叶片寿命保证及机组安全有着重要作用。汽水分离再热器在运行过程中产生的疏水分别排入壳体、低压、高压疏水箱。疏水箱的液位控制是汽水分离再热系统的重点及难点，本文通过对疏水系统的设计说明，结合核电运行过程中出现的疏水控制故障案例的分析，提供了典型核电站汽水分离再热器疏水系统设计方案。
关键词：汽水分离再热器；疏水箱；测量
中图分类号：TM623.9文献标志码：B文章编号：1009-3230(2016)10-0053-03 DesignofMoistureSeparatorReheaterDrainSystem
SUHong，LIU Xing
53
(China Nuclear Power Design Company Ltd. Shenzhen 518000, Guangdong Province, China) Abstract: Moisture separator reheater is very important to nuclear power station second loop, it affects the life of low pressure cylinder balde and the security of the unit. Hydrophobic produced during moisture separalor reheater operation,it flow into HP drain tank/LP drain tank and MS drain tank. The level control of drain tank is the key and difficult point to system design. This text described of drain system design manual, combined with the failure cases analysis in system operation process, this text also provides typical system design of moisture separatpor reheater drain system. Key words: Moisture separator reheater; Train tank; Measure
0引言
压水堆核电厂主蒸汽以饱和状态且相对较低压力（5~7)MPa进人汽轮机，经过高压缸的初期膨胀之后，蒸汽湿度达10%~15%，如果不采取任何措施，使该部分湿蒸汽进人下游的中、低压缸膨胀做功，那么中、低压缸排汽的湿度将上升至 20%~25%［1」，大大超出低压缸允许排汽湿度 12~15%的允许值（2】.因此在核电机组中，在高压缸排汽后设置汽水分离再热器（以下简称 MSR），降低高压缸排汽湿度，并对其加热使之成为过热蒸汽，进人中、低压缸膨胀做功。
收稿日期：2016-08-08
修订日期：201609-21
作者简介：苏鸿（1987－），女，学士，工程师，主要从事核
电站汽轮发电机组系统设计工作。
万方数据
1MSR系统流程
MSR功能为去湿及再热，目前通用的MSR 为两级加热。高压缸排汽通过MSR底部设置的汽水分离片，实现汽水分离，分离后的蒸汽通过一级/二级加热器，成为过热蒸汽。通过汽水分离片分离的水、一级加热汽源冷凝的水及二级加热汽
源冷凝的水分别流入壳体/低压/高压疏水箱。 2MSR疏水控制导则
MSR的疏水系统由3个疏水箱及相应疏水装置组成，壳体疏水箱、低压疏水箱、高压疏水箱的疏水通过疏水装置的水位控制，实现疏水的顺利排放，并考虑不同工况下的运行控制要求。
