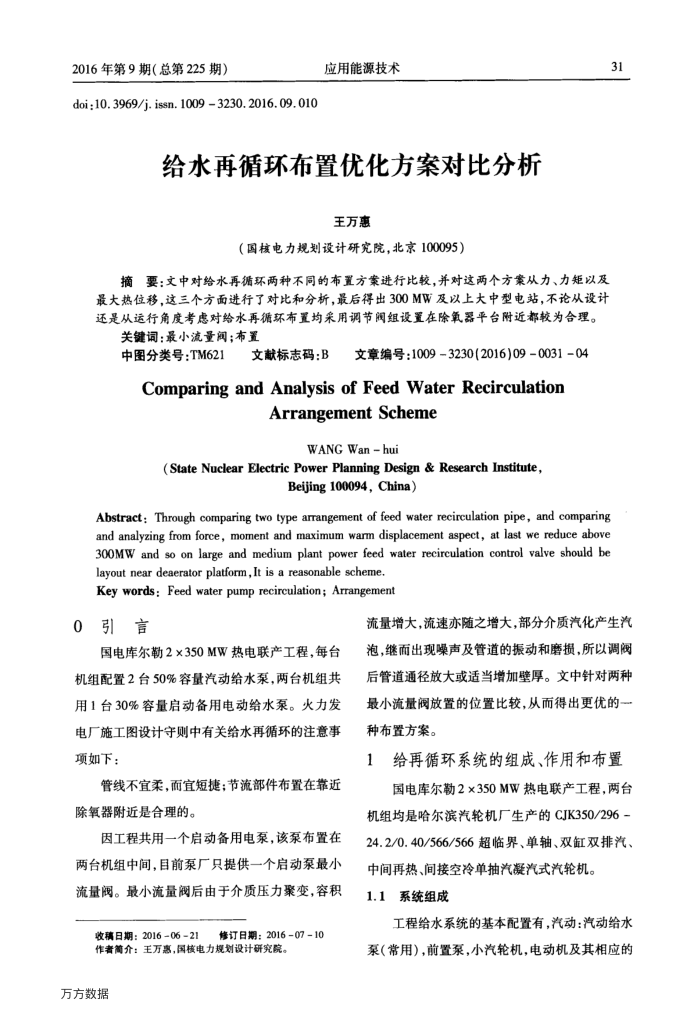

2016年第9期（总第225期）
doi;10.3969/j.issn.10093230.2016.09.010
应用能源技术
给水再循环布置优化方案对比分析
王万惠
（国核电力规划设计研究院，北京100095）
摘要：文中对给水再循环两种不同的布置方案进行比较，并对这两个方案从力、力矩以及最大热位移，这三个方面进行了对比和分析，最后得出300MW及以上大中型电站，不论从设计还是从运行角度考虑对给水再循环布置均采用调节阀组设置在除氧器平台附近都较为合理。
关键调：最小流量阀；布置
中图分类号：TM621
文献标志码：B文章编号：1009-3230(2016)09-0031-04
ComparingandAnalysisofFeedWaterRecirculation
ArrangementScheme
WANG Wan -hui
(StateNuclear Electric Power Planning Design &Research Institute，
Beijing 100094,China)
31
Abstract:Through comparing two typearrangement offeed waterrecirculation pipe,and comparing and analyzing from force, moment and maximum warm displacement aspect, at last we reduce above 300MW and so on large and medium plant power feed water recirculation control valve should be
layout near deaerator platform,It is a reasonable scheme. Key words: Feed water pump recirculation; Arrangemen
0引言
国电库尔勒2×350MW热电联产工程，每台机组配置2台50%容量汽动给水泵，两台机组共用1台30%容量启动备用电动给水泵。火力发电厂施工图设计守则中有关给水再循环的注意事项如下：
管线不宜柔，而宜短捷；节流部件布置在靠近除氧器附近是合理的。
因工程共用一个启动备用电泵，该泵布置在两台机组中间，目前泵厂只提供一个启动泵最小流量阀。最小流量阀后由于介质压力聚变，容积
收稿日期：2016-0621
修订日期：2016-07-10
作者简介：王万惠，国核电力规划设计研究院。
万方数据
流量增大，流速亦随之增大，部分介质汽化产生汽泡，继面出现噪声及管道的振动和磨损，所以调阀后管道通径放大或适当增加壁厚。文中针对两种最小流量阀放置的位置比较，从而得出更优的一种布置方案。
给再循环系统的组成、作用和布置 1
国电库尔勒2×350MW热电联产工程，两台机组均是哈尔滨汽轮机厂生产的CJK350/296-24.2/0.40/566/566超临界、单轴、双缸双排汽、
中间再热、间接空冷单抽汽凝汽式汽轮机。 1.1系统组成
工程给水系统的基本配置有，汽动：汽动给水泵（常用），前置泵，小汽轮机，电动机及其相应的
