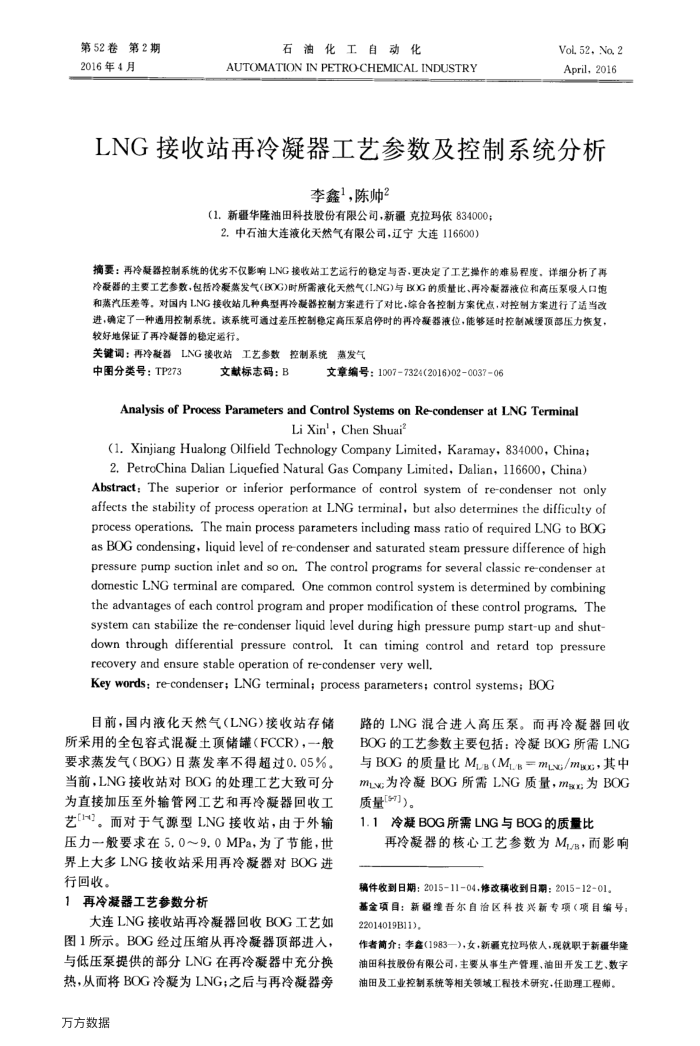

第52卷第2期 2016年4月
石油化工自动化
AUTOMATION IN PETRO-CHEMICAL INDUSTRY
Vol, 52, No. 2 April,2016
LNG接收站再冷凝器工艺参数及控制系统分析
李鑫"，陈帅2
（1.新疆华隆油田科技股份有限公司，新疆克拉玛依834000； 2.中石油大连液化天然气有限公司，辽宁大连116600）
摘要：再冷象器控制系统的优劣不仅影响LNG接收站工艺运行的稳定与否.更决定了工艺操作的难易程度，详细分析了再冷凝器的主要工艺参数，包括冷象蒸发气(BOG)时所需液化天然气(L.NG)与BOG的质量比、再冷凝器液位和高压泵吸人口饱和蒸汽压差等，对国内LNG接收站几种典型再冷凝器控制方案进行了对比，综合各控制方案优点，对控制方案进行了适当改进，确定了一种通用控制系统，该系统可通过差压控制稳定高压泵启停时的再冷覆器液位，能够延时控制减缓顶部压力恢复，较好地保证了再冷凝器的稳定运行。
关键调：再冷凝器LNG接收站工艺参数控制系统蒸发气中图分类号：TP273
文献标志码：B
文章编号：10077324(2016)02-003706
Analysis of Process Parameters and Control Systems on Re-condenser at LNG Terminal
Li Xin', Chen Shuai?
(1. Xinjiang Hualong Oilfield Technology Company Limited, Karamay, 834000, China; 2. PetroChina Dalian Liquefied Natural Gas Company Limited, Dalian, 116600, China) Abstract: The superior or inferior performance of control system of re-condenser not only affects the stability of process operation at LNG terminal, but also determines the difficulty of process operations. The main process parameters including mass ratio of required LNG to BOG as BOG condensing, liquid level of re-condenser and saturated steam pressure difference of high pressure pump suction inlet and so on. The control programs for several classic re-condenser at domestic LNG terminal are compared. One common control system is determined by combining the advantages of each control program and proper modification of these control programs.The system can stabilize the re-condenser liquid level during high pressure pump start-up and shut-down through differential pressure control.It can timing control and retard top pressure recovery and ensure stable operation of re-condenser very well.
Key words; re-condenser; LNG terminal; process parameters; control systems; BOG
目前，国内液化天然气（LNG)接收站存储所采用的全包容式混凝土顶储罐（FCCR），一般要求蒸发气（BOG）日蒸发率不得超过0.05%。当前，LNG接收站对BOG的处理工艺大致可分为直接加压至外输管网工艺和再冷凝器回收工艺[1-}]。面对于气源型LNG接收站，由于外输压力一般要求在5.0～9.0MPa，为了节能，世界上大多LNG接收站采用再冷凝器对BOG进行回收。
再冷凝器工艺参数分析
大连LNG接收站再冷凝器回收BOG工艺如图1所示。BOG经过压缩从再冷凝器顶部进人，与低压泵提供的部分LNG在再冷凝器中充分换热，从面将BOG冷凝为LNG；之后与再冷凝器旁
万方数据
路的LNG混合进人高压泵。而再冷凝器回收 BOG的工艺参数主要包括：冷凝BOG所需LNG 与BOG的质量比Mus（MLB=mLvg/mx，其中 mLw:为冷凝BOG所需LNG质量，mx为BOG 质量[们]。
冷凝BOG所需LNG与BOG的质量比
1.1
再冷凝器的核心工艺参数为M/B，而影响
稿件收到日期：2015-11-04，修改稿收到日期：2015-12-01。基金项目：新疆维吾尔自治区科技兴新专项（项目编号： 22014019B11)，
作者简介：李鑫（1983一），女，新疆克拉玛依人，现就职于新蛋华隆油田科技股份有限公司，主要从事生产管理、油田开发工艺、数字油田及工业控制系统等相关领域工程技术研究，任助理工程师。
