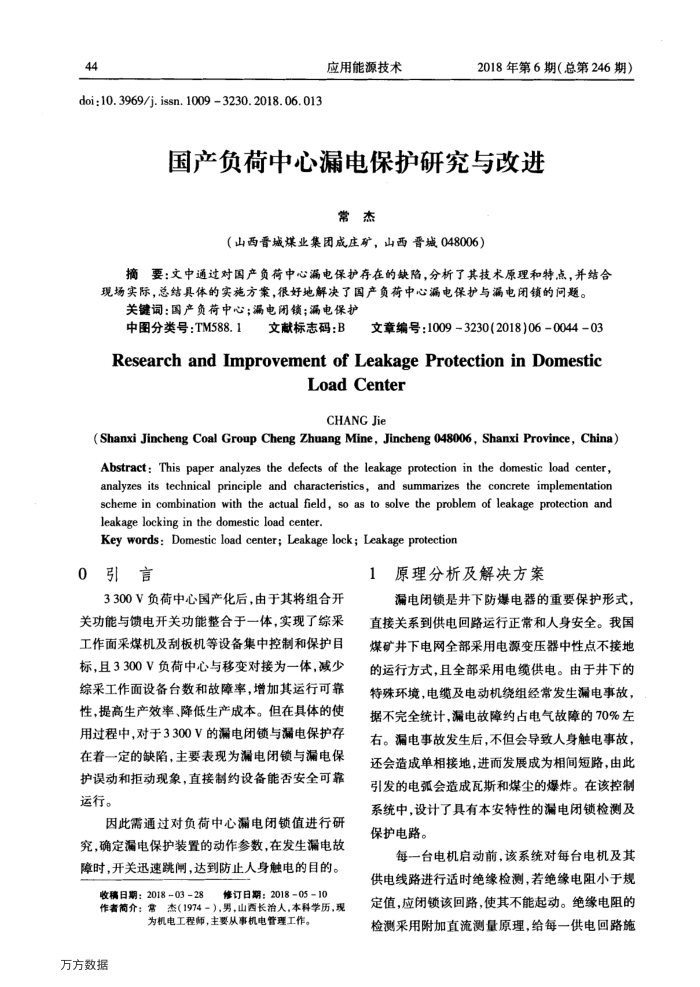

国产负荷中心漏电保护研究与改进
常杰
（山西晋城煤业集团成庄矿，山西晋城048006）
摘要：文中通过对国产负荷中心漏电保护存在的缺陷，分析了其技术原理和特点，并结合现场实际，总结具体的实施方案，很好地解决了国产负荷中心漏电保护与漏电闭锁的问题。
关键词：国产负荷中心：漏电闭锁：漏电保护
中图分类号：TM588.1文献标志码：B
文章编号：10093230(2018)06004403
ResearchandImprovementofLeakageProtectioninDomestic
LoadCenter CHANG Jie
(Shanxi Jincheng Coal Group Cheng Zhuang Mine,Jincheng 048006,Shanxi Province,China） Abstract: This paper analyzes the defects of the leakage protection in the domestic load center, analyzes its technical principle and characteristics, and summarizes the concrete implementation scheme in combination with the actual field, so as to solve the problem of leakage protection and leakage locking in the domestic load center.
Key words:Domestic load center; Leakage lock; Leakage protection
0引言
3300V负荷中心国产化后，由于其将组合开关功能与馈电开关功能整合于一体，实现了综采工作面采煤机及刮板机等设备集中控制和保护目标，且3300V负荷中心与移变对接为一体，减少综采工作面设备台数和故障率，增加其运行可靠性，提高生产效率、降低生产成本。但在具体的使用过程中，对于3300V的漏电闭锁与漏电保护存在着一定的缺陷，主要表现为漏电闭锁与漏电保护误动和拒动现象，直接制约设备能否安全可靠运行。
因此需通过对负荷中心漏电闭锁值进行研究，确定漏电保护装置的动作参数，在发生漏电故障时，开关迅速跳闸，达到防止人身触电的目的。
收稿日期：2018~0328
修订日期：20180510
作者简介：常杰（1974-），男，山西长治人，本科学历，现
为机电工程师，主要从事机电管理工作。
万方数据
1原理分析及解决方案
漏电闭锁是井下防爆电器的重要保护形式，直接关系到供电回路运行正常和人身安全。我国煤矿井下电网全部采用电源变压器中性点不接地的运行方式，且全部采用电缆供电。由于井下的特殊环境，电缆及电动机绕组经常发生漏电事故，据不完全统计，漏电故障约占电气故障的70%左右。漏电事故发生后，不但会导致人身触电事故，还会造成单相接地，进而发展成为相间短路，由此引发的电弧会造成瓦斯和煤尘的爆炸。在该控制系统中，设计了具有本安特性的漏电闭锁检测及保护电路。
每一台电机启动前，该系统对每台电机及其供电线路进行适时绝缘检测，若绝缘电阻小于规定值，应闭锁该回路，使其不能起动。绝缘电阻的检测采用附加直流测量原理，给每一供电回路施
