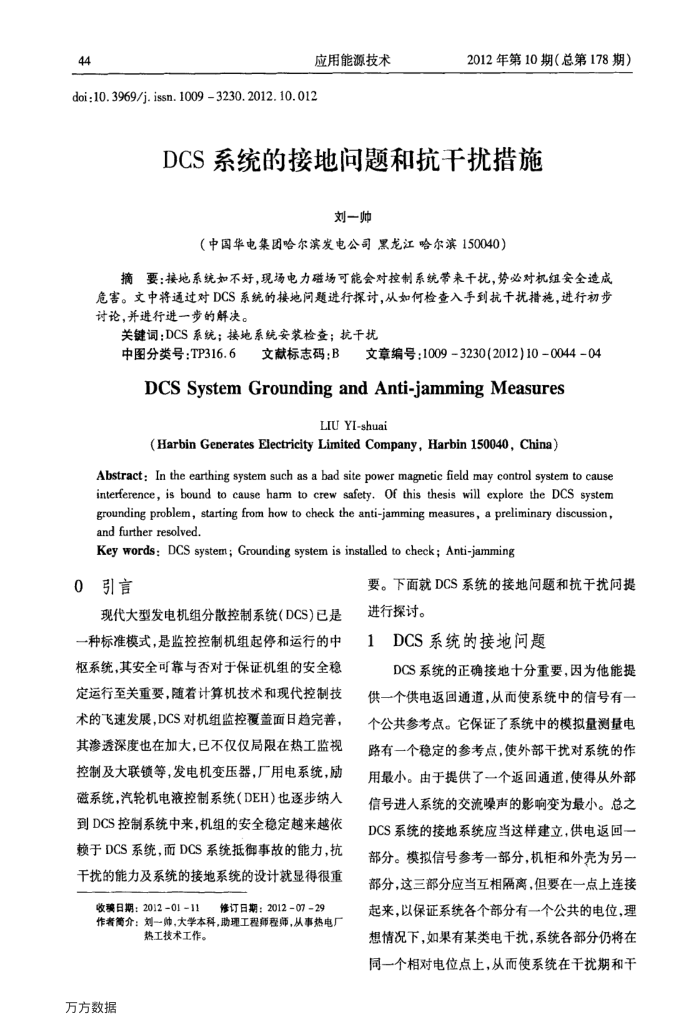

应用能源技术
doi:10.3969/j.issn.10093230.2012.10.012
2012年第10期（总第178期）
DCS系统的接地问题和抗干扰措施
刘一帅
（中国华电集团哈尔滨发电公司黑龙江哈尔滨150040）
摘要：接地系统如不好，现场电力磁场可能会对控制系统带来干扰，势必对机组安全造成危害。文中将通过对DCS系统的接地问题进行探讨，从如何检查入手到抗扰措施，进行初步讨论，并进行进一步的解决。
关键词：DCS系统；接地系统安装检查；抗干扰
中图分类号：TP316.6文献标志码：B文章编号：1009-3230(2012)10-0044-04
DCSSystemGroundingandAnti-jammingMeasures
LIU YI-shuai
(HarbinGeneratesElectricityLimitedCompany，Harbin150040，China）
Abstract: In the earthing system such as a bad site power magnetic field may control system to cause interference, is bound to cause ham to crew safety. Of this thesis will explore the DCS system grounding problem, starting from how to check the anti-jamming measures, a preliminary discussion, and further resolved.
Key words: DCS system; Grounding system is installed to check; Anti-jamming
0引言
现代大型发电机组分散控制系统(DCS)已是一种标准模式，是监控控制机组起停和运行的中枢系统，其安全可靠与否对于保证机组的安全稳定运行至关重要，随着计算机技术和现代控制技术的飞速发展，DCS对机组监控覆盖面日趋完善，其渗透深度也在加大，已不仅仅局限在热工监视控制及大联锁等，发电机变压器，厂用电系统，励磁系统，汽轮机电液控制系统（DEH）也逐步纳人到DCS控制系统中来，机组的安全稳定越来越依赖于DCS系统，而DCS系统抵御事故的能力，抗干扰的能力及系统的接地系统的设计就显得很重
收稳日期：2012-01-11
修订日期：20120729
作者简介：刘一帅，大学本科，助理工程师程师，从事热电厂
热工技术工作。
万方数据
要。下面就DCS系统的接地问题和抗干扰问提进行探讨。
1DCS系统的接地问题
DCS系统的正确接地十分重要，因为他能提供一个供电返回通道，从而使系统中的信号有一个公共参考点。它保证了系统中的模拟量测量电路有一个稳定的参考点，使外部干扰对系统的作用最小。由于提供了一个返回通道，使得从外部信号进人系统的交流噪声的影响变为最小。总之 DCS系统的接地系统应当这样建立，供电返回一部分。模拟信号参考一部分，机柜和外壳为另一部分，这三部分应当互相隔离，但要在一点上连接起来，以保证系统各个部分有一个公共的电位，理想情况下，如果有某类电干扰，系统各部分仍将在同一个相对电位点上，从而使系统在干扰期和干
