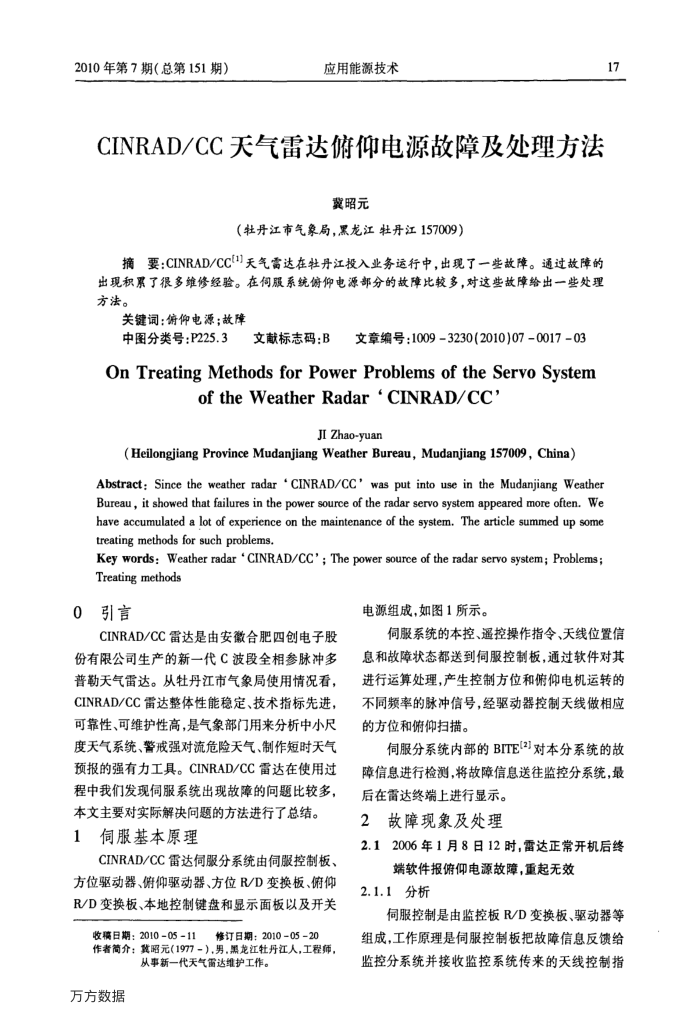

2010年第7期（总第151期）
应用能源技术
CINRAD/CC天气雷达俯仰电源故障及处理方法
冀昭元
（牡丹江市气象局，黑龙江牡丹江157009）
摘要：CINRAD/CC[1]天气雷达在牡丹江投入业务运行中，出现了一些故障。通过故障的出现积累了很多维修经验。在伺服系统俯仰电源部分的故障比较多，对这些故障给出一些处理方法。
关键词：俯仰电源；故障
中图分类号：P225.3
文章编号：10093230(2010)07-0017-03
文献标志码：B：
OnTreatingMethodsforPowerProblemsoftheServoSystem
oftheWeatherRadarCINRAD/CC
JIZhao-yuan
(Heilongjiang Province Mudanjiang Weather Bureau, Mudanjiang 157009, China)
Abstract: Since the weather radar 'CINRAD/CC'was put into use in the Mudanjiang Weather Bureau, it showed that failures in the power source of the radar servo system appeared more often. We have accumulated a lot of experience on the maintenance of the system. The article summed up some treating methods for such problems.
Key words: Weather radar ‘CINRAD/CC'; The power source of the radar servo system; Problems; Treating methods
0引言
CINRAD/CC雷达是由安徽合肥四创电子股份有限公司生产的新一代C波段全相参脉冲多普勒天气雷达。从牡丹江市气象局使用情况看， CINRAD/CC雷达整体性能稳定、技术指标先进，可靠性、可维护性高，是气象部门用来分析中小尺度天气系统、警戒强对流危险天气、制作短时天气预报的强有力工具。CINRAD/CC雷达在使用过程中我们发现伺服系统出现故障的问题比较多，
本文主要对实际解决问题的方法进行了总结。 1伺服基本原理
CINRAD/CC雷达伺服分系统由伺服控制板、方位驱动器、俯仰驱动器、方位R/D变换板、俯仰 R/D变换板、本地控制键盘和显示面板以及开关
收稿日期：2010-05-11修订日期：20100520 作者简介：箕昭元（1977－），男，黑龙江牡丹江人，工程师，
从事新一代天气雷达维护工作。
万方数据
电源组成，如图1所示。
17
伺服系统的本控、遥控操作指令、天线位置信息和故障状态都送到伺服控制板，通过软件对其进行运算处理，产生控制方位和俯仰电机运转的不同频率的脉冲信号，经驱动器控制天线做相应的方位和俯仰扫描。
伺服分系统内部的BITE[2]对本分系统的故障信息进行检测，将故障信息送往监控分系统，最
后在雷达终端上进行显示。 2
故障现象及处理
2.12006年1月8日12时，雷达正常开机后终
端软件报俯仰电源故障，重起无效 2.1.1分析
伺服控制是由监控板R/D变换板、驱动器等组成，工作原理是伺服控制板把故障信息反馈给监控分系统并接收监控系统传来的天线控制指
