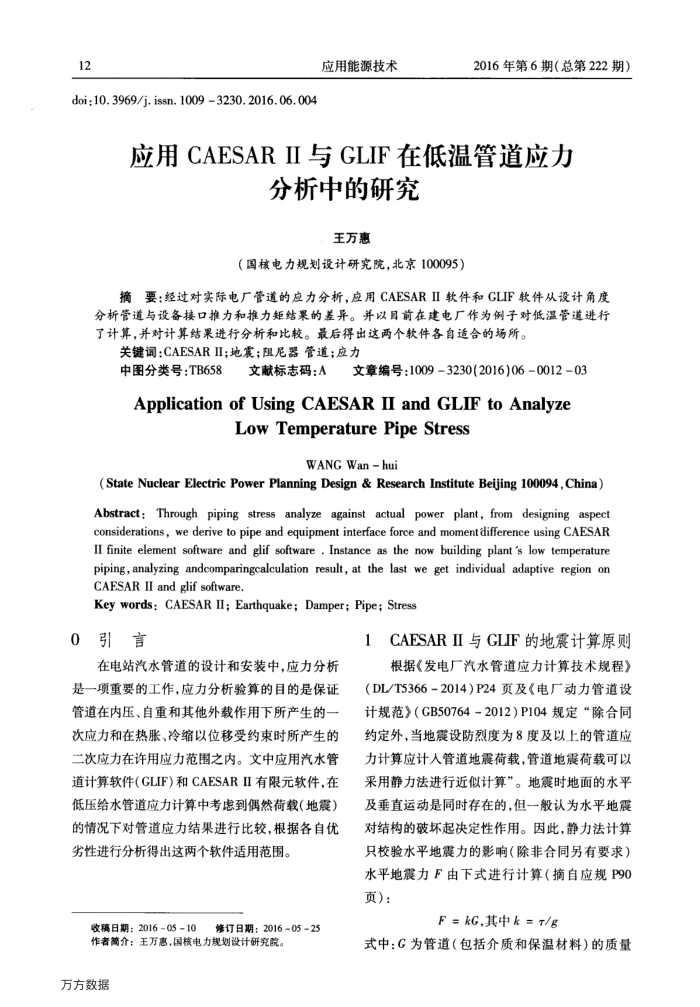

12
doi:10.3969/j. issn. 1009 3230.2016.06.004
应用能源技术
2016年第6期（总第222期）
应用CAESARII与GLIF在低温管道应力
分析中的研究
王万惠
（国核电力规划设计研究院，北京100095）
摘要：经过对实际电厂管道的应力分析，应用CAESARII软件和GLIF软件从设计角度分析管道与设备接口推力和推力矩结果的差异。并以国前在建电厂作为例子对低温管道进行了计算，并对计算结果进行分析和比较。最后得出这两个软件各自适合的场所。
关键词：CAESARII；地震：阻尼器管道：应力
中图分类号：TB658
文献标志码：A
文章编号：10093230(2016)06-0012-03
ApplicationofUsingCAESARIIandGLIFtoAnalyze
Low Temperature Pipe Stress
WANG Wanhui
(State Nuclear Electric Power Planning Design & Research Institute Beijing 100094,China) Abstract:Through piping stress analyze against actual power plant, from designing aspect considerations, we derive to pipe and equipment interface force and moment difference using CAESAR II finite element software and glif software . Instance as the now building plant's low temperature piping, analyzing andcomparingcalculation result, at the last we get individual adaptive region on CAESAR II and glif software.
Keywords:CAESAR II;Earthquake;Damper; Pipe; Stress
0引言
在电站汽水管道的设计和安装中，应力分析是一项重要的工作，应力分析验算的目的是保证管道在内压、自重和其他外载作用下所产生的一次应力和在热胀、冷缩以位移受约束时所产生的二次应力在许用应力范围之内。文中应用汽水管道计算软件（GLIF）和CAESARI有限元软件，在低压给水管道应力计算中考虑到偶然荷载（地震）的情况下对管道应力结果进行比较，根据各自优劣性进行分析得出这两个软件适用范围。
收稿日期：201605-10
修订日期：20160525
作者简介：王万惠，国核电力规划设计研究院。万方数据
CAESARII与GLIF的地震计算原则 1
根据《发电厂汽水管道应力计算技术规程》（DL/T5366-2014）P24页及《电厂动力管道设计规范》（GB50764－2012）P104规定“除合同约定外，当地震设防烈度为8度及以上的管道应力计算应计人管道地震荷载，管道地震荷载可以采用静力法进行近似计算”。地震时地面的水平及垂直运动是同时存在的，但-般认为水平地震对结构的破坏起决定性作用。因此，静力法计算只校验水平地震力的影响（除非合同另有要求）水平地震力F由下式进行计算（摘自应规P90 页）：
F = kG,其中k = T/g
式中：G为管道（包括介质和保温材料）的质量
