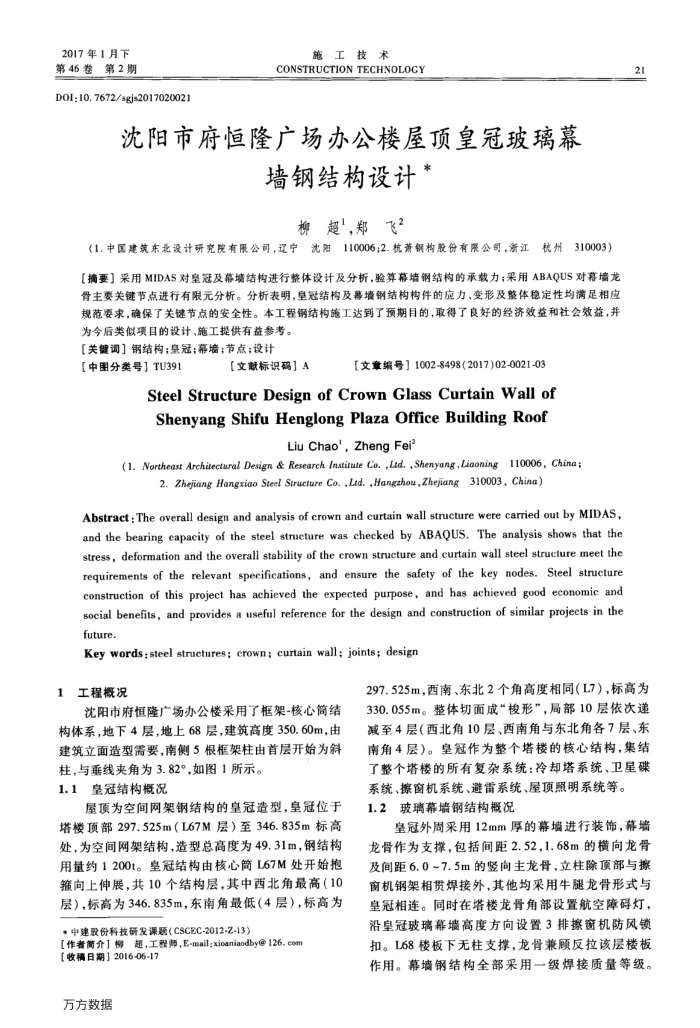

2017年1月下第46卷第2期
DO1:10.7672/sgjs2017020021
施工技术
CONSTRUCTION TECHNOLOGY
沈阳市府恒隆广场办公楼屋顶皇冠玻璃幕
墙钢结构设计* 柳超，郑飞2
(1.中国建筑东北设计研究院有限公司，辽宁沈阳110006;2.杭莆钢构股份有限公司，浙江杭州310003)【摘要】采用MIDAS对皇冠及幕墙结构进行整体设计及分析，验算幕墙钢结构的承载力；采用ABAQUS对幕墙龙骨主要关键节点进行有限元分析。分析表明，皇冠结构及幕墙钢结构构件的应力、变形及整体稳定性均满足相应规范要求，确保了关键节点的安全性。本工程钢结构施工到了预期目的，取得了良好的经济效益和社会效益，并为今后类似项目的设计、施工提供有益参考。
【关键词］钢结构；皇冠；幕墙；节点；设计
【中图分类号】TU391
【文麟标识码】A
【文章编号】1002-8498（2017)02-0021-03
SteelStructureDesignofCrownGlassCurtainWallof ShenyangShifuHenglongPlazaOfficeBuildingRoof
Liu Chao', Zheng Fei?
(1. Northeast Architectaral Design & Research Institule Co.,Lid.,Shenyang,Liaoning
g110006,Chine;
2.Zhejiang Hangxiao Steel Structure Co.,Lid.,Hangzhou,Zhejiang310003, China)
Abstract : The overall design and analysis of crown and curtain wall structure were carried out by MIDAS, and the bearing capacity of the steel structure was checked by ABAQUS. The analysis shows that the stress, deformation and the overall stability of the crown structure and curtain wall steel struclure meet the requirements of the relevant speeifications, and ensure the safety of the key nodes. Steel structure construction of this project has achieved the expected purpose, and has achieved good economic and social benefits, and provides a useful reference for the design and construction of similar projects in the future.
Key words:steel structures;crown;curtain wall;joints; design
1工程概况
沈阳市府恒隆广场办公楼采用了框架-核心简结构体系，地下4层，地上68层，建筑高度350.60m，由建筑立面造型需要，南侧5根框架柱由首层开始为斜
柱，与垂线夹角为3.82°，如图1所示。 1.1皇冠结构概况
屋顶为空间网架钢结构的皇冠造型，皇冠位于塔楼顶部297.525m（L67M层）至346.835m标高处，为空间网架结构，造型总高度为49.31m，钢结构用量约1200t。皇冠结构由核心筒L67M处开始抱箍向上伸展，共10个结构层，其中西北角最高（10 层），标高为346.835m，东南角最低（4层），标高为
·中建股份科技研发课题（CSCEC-2012-Z-13）
【作者简介】柳超，工程师，E-mail;xioaniaodby@126.com
[收稿日期】2016-06-17 万方数据
21
297.525m，西南、东北2个角高度相同（L7），标高为 330.055m。整体切面成“梭形”，局部10层依次递减至4层（西北角10层、西南角与东北角各7层、东南角4层）。皇冠作为整个塔楼的核心结构，集结了整个塔楼的所有复杂系统：冷却塔系统、卫星碟
系统、擦窗机系统、避雷系统、屋顶照明系统等。 1.2玻璃幕墙钢结构概况
皇冠外周采用12mm厚的幕墙进行装饰，幕墙龙骨作为支撑，包括间距2.52，1.68m的横向龙骨及间距6.0~7.5m的竖向主龙骨，立柱除顶部与擦窗机钢架相赁焊接外，其他均采用牛腿龙骨形式与皇冠相连。同时在塔楼龙骨角部设置航空障碍灯，沿皇冠玻璃幕墙高度方向设置3排擦窗机防风锁扣。L.68楼板下无柱支撑，龙骨兼顾反拉该层楼板作用。幕墙钢结构全部采用一级焊接质量等级。
