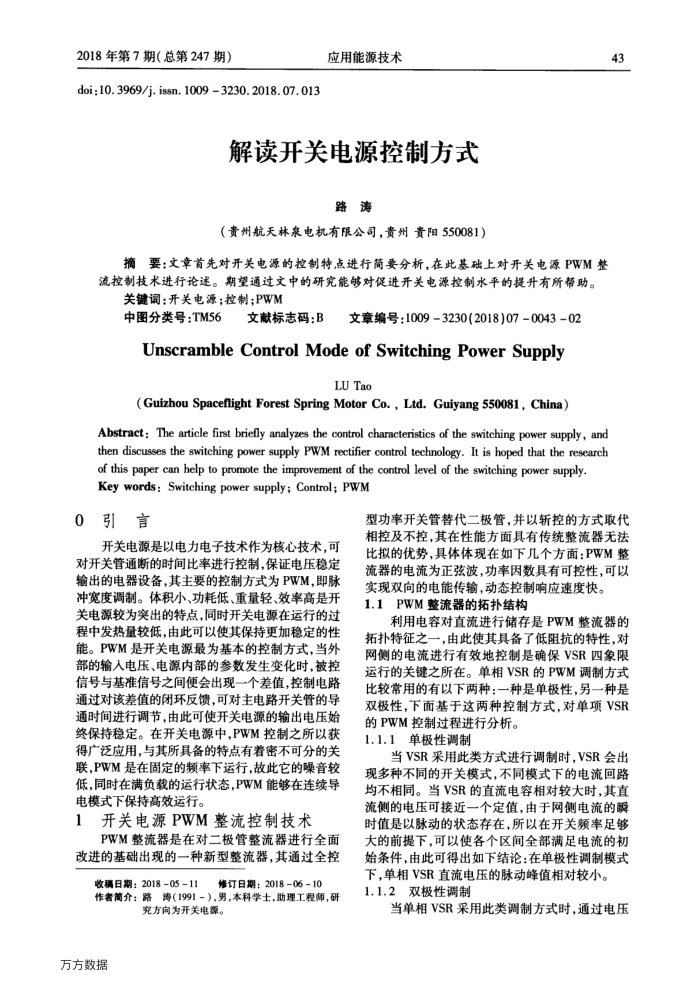

2018年第7期（总第247期）
doi:10.3969/j. issn. 1009 3230.2018.07.013
应用能源技术
解读开关电源控制方式
路涛
（责州航天林泵电机有限公司，责州贵阳550081）
摘要：文章首先对开关电源的控制特点进行简要分析，在此基础上对开关电源PWM整流控制技术进行论述。期望通过文中的研究能够对促进开关电源控制水平的提升有所帮助。
关键词：开关电源；控制；PWM
中图分类号：TM56
文献标志码：B
文章编号：1009-3230(2018)07-0043-02
UnscrambleControlModeof SwitchingPowerSupply
LUTao
(GuizhouSpaceflightForestSpringMotorCo.，Ltd.Guiyang550081，China）
Abstract:The article first briefly analyzes the control characteristics of the switching power supply,and then discusses the switching power supply PWM rectifier control technology. It is hoped that the research
ofthispapercanhelp to promotethe improvement of the control level of the switching power supply Key words: Switching power supply; Control; PWM
0引言
开关电源是以电力电子技术作为核心技术，可对开关管通断的时间比率进行控制，保证电压稳定输出的电器设备，其主要的控制方式为PWM，即脉冲宽度调制。体积小、功耗低、重量轻、效率高是开关电源较为突出的特点，同时开关电源在运行的过程中发热量较低，由此可以使其保持更加稳定的性能。PWM是开关电源最为基本的控制方式，当外部的输人电压、电源内部的参数发生变化时，被控信号与基准信号之间便会出现一个差值，控制电路通过对该差值的闭环反馈，可对主电路开关管的导通时间进行调节，由此可使开关电源的输出电压始终保持稳定。在开关电源中，PWM控制之所以获得广泛应用，与其所具备的特点有着密不可分的关联，PWM是在固定的频率下运行，故此它的噪音较低.同时在满负载的运行状态，PWM能够在连续导电模式下保持高效运行。
开关电源PWM整流控制技术
1
PWM整流器是在对二极管整流器进行全面改进的基础出现的一种新型整流器，其通过全控
收稿日期：2018-05-11
修订日期：201806-10
作者简介：路涛（1991-），男，本科学士，助理工程师，研
充方向为开关电源。
万方数据
43
型功率开关管替代二极管，并以斩控的方式取代相控及不控，其在性能方面具有传统整流器无法比拟的优势，具体体现在如下几个方面：PWM整流器的电流为正弦波，功率因数具有可控性，可以
实现双向的电能传输，动态控制响应速度快。 1.1PWM整流器的拓扑结构
利用电容对直流进行储存是PWM整流器的拓扑特征之一，由此使其具备了低阻抗的特性，对网侧的电流进行有效地控制是确保VSR四象限运行的关键之所在。单相VSR的PWM调制方式比较常用的有以下两种：一种是单极性，另一种是双极性，下面基于这两种控制方式，对单项VSR
的PWM控制过程进行分析。 1.1.1单极性调制
当VSR采用此类方式进行调制时，VSR会出现多种不同的开关模式，不同模式下的电流回路均不相同。当VSR的直流电容相对较大时，其直流侧的电压可接近一个定值，由于网侧电流的瞬时值是以脉动的状态存在，所以在开关频率足够大的前提下，可以使各个区间全部满足电流的初始条件，由此可得出如下结论：在单极性调制模式
下，单相VSR直流电压的脉动峰值相对较小。 1.1.2双极性调制
当单相VSR采用此类调制方式时，通过电压
