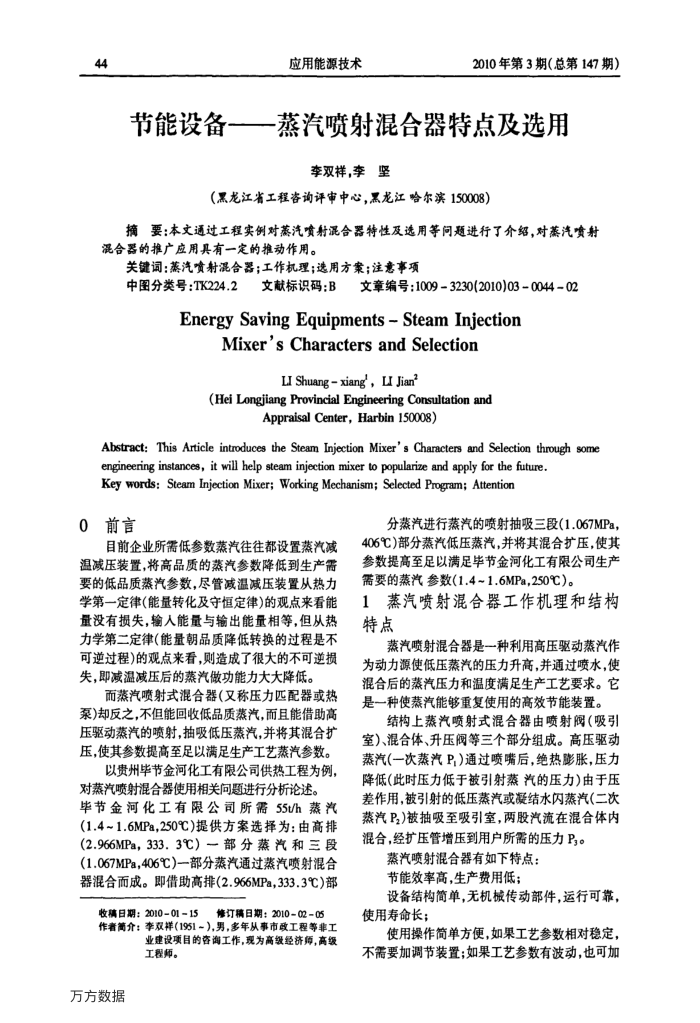

44
节能设备
应用能源技术
2010年第3期（总第147期）
蒸汽喷射混合器特点及选用
李双样，李坚
（黑龙江省工程咨询评审中心，黑龙江哈尔滨150008）
摘要：本文通过工程实例对蒸汽喷射混合器特性及选用等问题进行了介绍，对蒸汽喷射
混合器的推广应用具有一定的推动作用。
关键词：蒸汽喷射混合器；工作机理；选用方案；注意事项
中图分类号：TK224.2
8文章编号：1009-3230(2010)03=0044-02
文献标识码：B
EnergySavingEquipments-SteamInjection
Mixer's Charactersand Selection
LI Shuangxiang",LI Jian?
(Hei Longjiang Provincial Engineering Consultation and
Appraisal Center，Harbin150008）
Abstract: This Article introduces the Steam Injection Mixer's Characters and Selection through some
noeaendooeaoueasdaseoea Key words:Steam Injection Mixer; Working Mechanism; Selected Program; Attention
0前言
目前企业所需低参数蒸汽往往都设置蒸汽减温减压装置，将高品质的蒸汽参数降低到生产需要的低品质蒸汽参数，尽管减温减压装置从热力学第一定律(能量转化及守恒定律)的观点来看能量没有损失，输人能量与输出能量相等，但从热力学第二定律（能量朝品质降低转换的过程是不可逆过程)的观点来看，则造成了很大的不可逆损失，即减温减压后的蒸汽做功能力大大降低。
而蒸汽喷射式混合器（又称压力匹配器或热泵)却反之，不但能回收低品质蒸汽，而且能借助高压驱动蒸汽的喷射，抽吸低压蒸汽，并将其混合扩压，使其参数提高至足以满足生产工艺蒸汽参数。
以贵州毕节金河化工有限公司供热工程为例，对蒸汽喷射混合器使用相关问题进行分析论述。
毕节金河化工有限公司所需55t/h蒸汽(1.4~1.6MPa，250℃)提供方案选择为：由高排(2.966MPa，333.3℃）部分蒸汽和三段(1.067MPa，406℃)-部分蒸汽通过蒸汽喷射混合器混合面而成。即借助高排（2.966MPa，333.3℃）部
收搞日期：2010-01=15
修订稿日期：2010-02=05
作者简介：李双祥(1951~），男，多年从事市政工程等非工
业建设项目的咨询工作，现为高级经济师，高级工程师。
万方数据
分蒸汽进行蒸汽的喷射抽吸三段(1.067MPa
406℃)部分蒸汽低压蒸汽，并将其混合扩压，使其参数提高至足以满足毕节金河化工有限公司生产需要的蒸汽参数（1.4~1.6MPa，250℃）。
1蒸汽喷射混合器工作机理和结构特点
蒸汽喷射混合器是一种利用高压驱动蒸汽作为动力源使低压蒸汽的压力升高，并通过喷水，使混合后的蒸汽压力和温度满足生产工艺要求。它是一种使蒸汽能够重复使用的高效节能装置。
结构上蒸汽喷射式混合器由喷射阀（吸引
室）、混合体、升压阀等三个部分组成。高压驱动蒸汽一次蒸汽P)通过喷嘴后，绝热膨胀，压力降低（此时压力低于被引射蒸汽的压力)由于压差作用，被引射的低压蒸汽或凝结水闪蒸汽（二次蒸汽P)被抽吸至吸引室，两股汽流在混合体内混合，经扩压管增压到用户所需的压力P3。
蒸汽喷射混合器有如下特点：节能效率高，生产费用低；
设备结构简单，无机械传动部件，运行可靠，使用寿命长：
使用操作简单方便，如果工艺参数相对稳定，不需要加调节装置；如果工艺参数有波动，也可加
