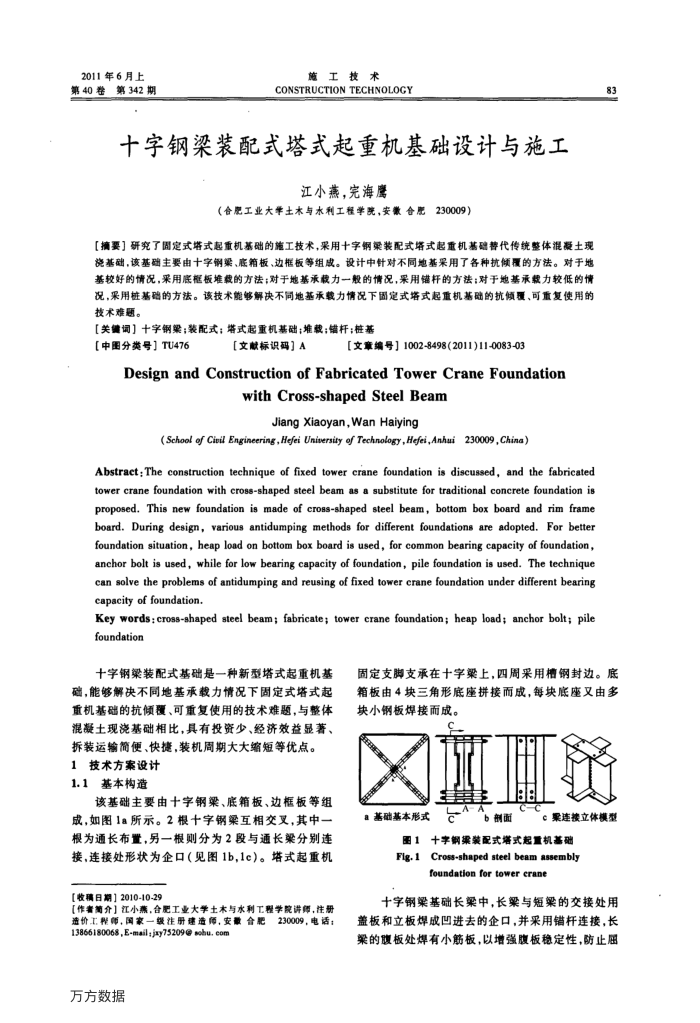

2011年6月上
第342期
第40差
施工技术
CONSTRUCTION TECHNOLOGY
十字钢梁装配式塔式起重机基础设计与施工
江小燕，完海鹰
（合肥工业大举土本与水利工程学院，安徽合肥230009）
【摘要】研究了固定式塔式起重机基础的施工技术，采用十字钢梁装配式塔式起重机基础代传统整体混凝土现瓷基础，该基础主要由十字钢渠、底箱板、边框板等组成。设计中针对不同地基采用了各种抗倾覆的方法。对于地基较好的情况，采用底框板堆载的方法；对于地基承载力一般的情况，采用错杆的方法；对于地基承载力较低的情况，采用桩基础的方法。该技术能够解决不同地基承载力情况下固定式塔式起重机基础的抗倾覆、可重复使用的技术难题。
【关键词】十字钢架；装配式；塔式起重机基础；堆载；错杆；桩基
【中图分类号】TU476
【文献标识码】A
【文章编号】1002-8498(2011)11-0083-03
DesignandConstructionofFabricatedTowerCraneFoundation
withCross-shapedSteelBeam
Jiang Xiaoyan,Wan Haiying
(School of Cinil Engineering,Hefei Unitersity of Technology,Hefei,Anhui230009,China)
Abstract; The construction technique of fixed tower crane foundation is discussed, and the fabricated tower crane foundation with cross-shaped steel beam as a substitute for traditional concrete foundation is proposed. This new foundation is made of cross-shaped steel beam, bottom box board and rim frame board. During design, various antidumping methods for different foundations are adopted. For better foundation situation, heap load on bottom box board is used, for common bearing capacity of foundation, anchor bolt is used, while for low bearing capacity of foundation, pile foundation is used. The technique can solve the problems of antidumping and reusing of fixed tower crane foundation under different bearing capacity of foundation.
Key words: cross-shaped steel beam; fabricate; tower crane foundation; heap load; anchor bolt; pile foundation
十字钢梁装配式基础是一种新型塔式起重机基础，能够解决不同地基承载力情况下固定式塔式起重机基础的抗倾覆、可重复使用的技术难题，与整体混凝土现浇基础相比，具有投资少、经济效益显著、拆装运输简便、快捷，装机周期大大缩短等优点。
1技术方案设计 1.1基本构造
该基础主要由十字钢梁、底箱板、边框板等组成，如图1a所示。2根十字钢梁互相交叉，其中一根为通长布置，另一根则分为2段与通长架分别连接，连接处形状为企口（见图1b，1c）。塔式起重机
【收稿日期】2010-10-29
【作奢第介】江小蒸，合肥工业大学土木与水利工程学院讲师，注册
造价工程师，国家一级注册建造师，安最合肥
13866180068,E-mail:jpy75209@ sobu.com 万方数据
230009，电话：
83
固定支脚支承在十字梁上，四周采用槽钢封边。底箱板由4块三角形底座拼接而成，每块底座又由多块小钢板焊接而成。
a基础基本形式
图1 Flig.1
b面
C果连接立体模型
十字钢渠装配式塔式起重机基础 Cross-shaped steel beam assembly foundation for tower erane
十字钢梁基础长梁中，长梁与短梁的交接处用盖板和立板焊成凹进去的企口，并采用错杆连接，长架的腹板处焊有小筋板，以增强腹板稳定性，防止压
