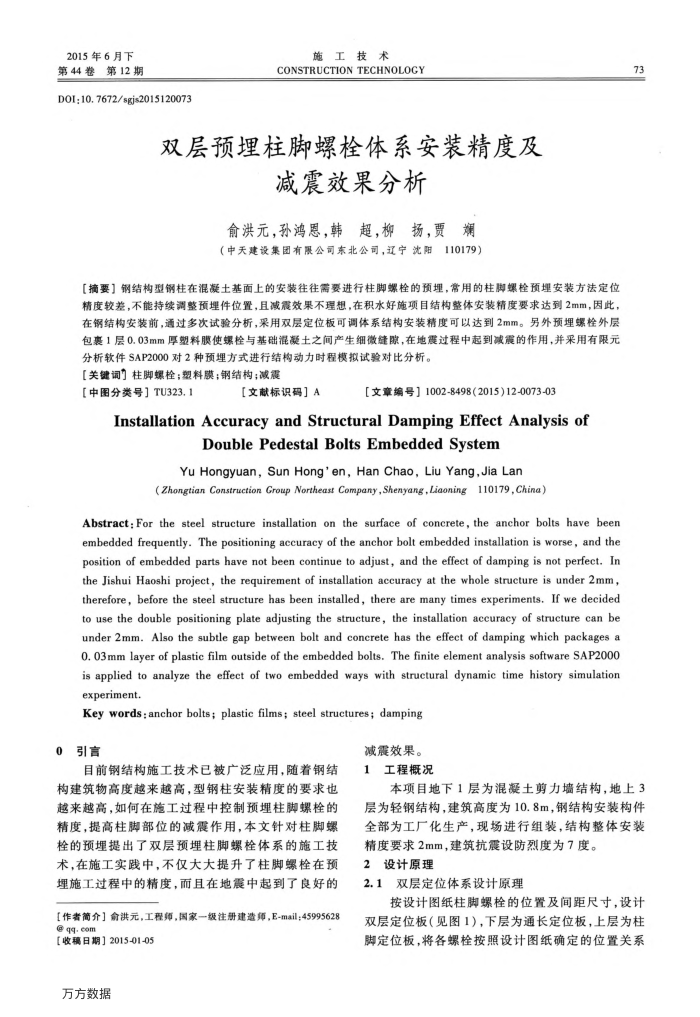

2015年6月下第44卷第12期
D0I:10.7672/sgjs2015120073
施工技术
CONSTRUCTION TECHNOLOGY
双层预埋柱脚螺栓体系安装精度及
减震效果分析
俞洪元，孙鸿恩，韩超，柳扬，贾澜
110179）
（中天建设集团有限公司东北公司，辽宁沈阳
【摘要】钢结构型钢柱在混凝土基面上的安装往往需要进行柱脚螺栓的预埋，常用的柱脚螺栓预埋安装方法定位精度较差，不能持续调整预埋件位置，且减震效果不理想，在积水好施项目结构整体安装精度要求达到2mm，因此，在钢结构安装前，通过多次试验分析，采用双层定位板可调体系结构安装精度可以达到2mm。另外预埋螺栓外层包裹1层0.03mm厚塑料膜使螺栓与基础混凝土之间产生细微缝欧，在地震过程中起到减震的作用，并采用有限元
分析软件SAP2000对2种预埋方式进行结构动力时程模拟试验对比分析。【关键词】柱脚螺栓；塑料膜；钢结构；减震
【中图分类号】TU323.1
【文献标识码】A
【文章编号】1002-8498(2015)12-0073-03
InstallationAccuracy and Structural Damping Effect Analysis of
DoublePedestalBoltsEmbeddedSystem
Yu Hongyuan,Sun Hong'en,Han Chao,Liu Yang,Jia Lan
(Zhongtian Construction Group Northeast Company,Shenyang,Liaoning110179,China)
Abstract:For the steel structure installation on the surface of concrete, the anchor bolts have been embedded frequently. The positioning accuracy of the anchor bolt embedded installation is worse, and the position of embedded parts have not been continue to adjust, and the effect of damping is not perfect. In the Jishui Haoshi project, the requirement of installation accuracy at the whole structure is under 2mm, therefore, before the steel structure has been installed, there are many times experiments. If we decided to use the double positioning plate adjusting the structure, the installation accuracy of structure can be under 2mm. Also the subtle gap between bolt and concrete has the effect of damping which packages a 0. 03mm layer of plastic film outside of the embedded bolts. The finite element analysis software SAP2000 is applied to analyze the effect of two embedded ways with structural dynamic time history simulation experiment
Key words : anchor bolts; plastic films; steel structures; damping
0
引言
目前钢结构施工技术已被广泛应用，随着钢结
构建筑物高度越来越高，型钢柱安装精度的要求也越来越高，如何在施工过程中控制预埋柱脚螺栓的精度，提高柱脚部位的减震作用，本文针对柱脚螺栓的预理提出了双层预埋柱脚螺栓体系的施工技术，在施工实践中，不仅大大提升了柱脚螺栓在预埋施工过程中的精度，而且在地震中起到了良好的
[作者简介】俞洪元，工程师，国家一级注册建造师，E-mail；45995628@qq.co
[收稿日期】2015-01-05 万方数据
减震效果。 1工程概况
73
本项目地下1层为混凝土剪力墙结构，地上3
层为轻钢结构，建筑高度为10.8m，钢结构安装构件全部为工厂化生产，现场进行组装，结构整体安装
精度要求2mm，建筑抗震设防烈度为7度。 2设计原理
2.1
双层定位体系设计原理
按设计图纸柱脚螺栓的位置及间距尺寸，设计
双层定位板（见图1），下层为通长定位板，上层为柱脚定位板，将各螺栓按照设计图纸确定的位置关系
