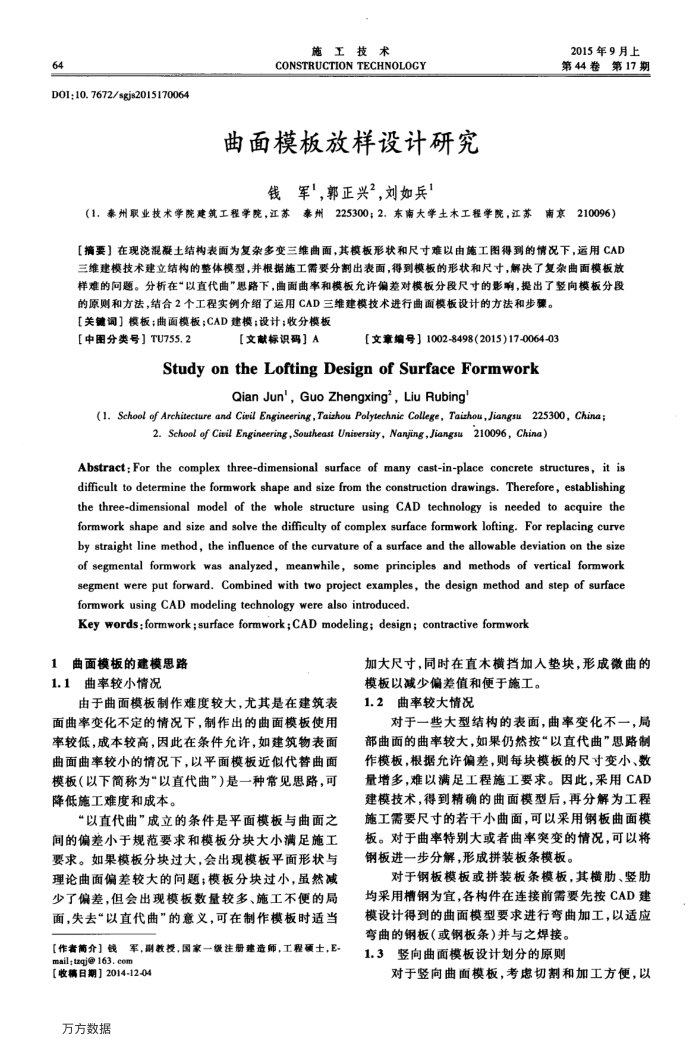

曲面模板放样设计研究
钱军，郭正兴？，刘如兵
2015年9月上第44卷
第17期
（1，泰州职业技术学院建筑工程学院，江苏泰州225300；2.东南大学土木工程学院，江苏
南京210096)
【摘要】在现浇混凝土结构表面为复杂多变三维曲面，其模板形状和尺寸难以由施工图得到的情况下，运用CAD 三维建模技术建立结构的整体模型，并根据施工需要分割出表面，得到模板的形状和尺寸，解决了复杂曲面模板放样难的问题。分析在“以直代曲"思路下，曲面曲率和模板允许偏差对模板分段尺寸的影响，提出了竖向模板分段
的原则和方法，结合2个工程实例介绍了运用CAD三维建模技术进行曲面模板设计的方法和步豫。[关键调]模板；曲面模板;CAD建模；设计；收分模板
[【中图分类号】TU755.2
【文献标识码】A
【文章编号】1002-8498(201517-0064-03
Study on the Lofting Design of Surface Formwork
Qian Jun',Guo Zhengxing’,Liu Rubing
(1. School of Architecture and Civil Engineering,Taizhou Polytechnic College, Taizhou,Jiangsu225300, China;
2.School of Cinil Engineering,Southeast Uninersity,Nanjing,Jiangsu210096,China）
Abstract:For the complex three-dimensional surface of many cast-in-place concrete structures, it is difficult to determine the formwork shape and size from the construction drawings. Therefore, establishing the three-dimensional model of the whole structure using CAD technology is needed to acquire the formwork shape and size and solve the difficulty of complex surface formwork lofting. For replacing curve by straight line method, the influence of the curvature of a surface and the allowable deviation on the size of segmental formwork was analyzed, meanwhile, some principles and methods of vertical formwork segment were put forward. Combined with two project examples, the design method and step of surface formwork using CAD modeling technology were also introduced.
Key words:formwork;surface formwork;CAD modeling; design; contractive formwork
曲面模板的建模思路
1
1.1曲率较小情况
由于曲面模板制作难度较大，尤其是在建筑表面曲率变化不定的情况下，制作出的曲面模板使用率较低，成本较高，因此在条件允许，如建筑物表面曲面曲率较小的情况下，以平面模板近似代替曲面模板（以下简称为“以直代曲”）是一种常见思路，可降低施工难度和成本。
“以直代曲”成立的条件是平面模板与曲面之间的偏差小于规范要求和模板分块大小满足施工要求。如果模板分块过大，会出现模板平面形状与理论曲面偏差较大的间题；模板分块过小，虽然减少了偏差，但会出现模板数量较多、施工不便的局面，失去“以直代曲的意义，可在制作模板时适当
【作者简介】钱
军，副教授，国家一级注册建造师，工程项士，E
mail;tzqj@163.com
【收稿日期】2014-12-04 万方数据
加大尺寸，同时在直木横挡加入垫块，形成微曲的
模板以减少偏差值和便于施工。 1.2
曲率较大情况
对于一些大型结构的表面，曲率变化不一，局部曲面的曲率较大，如果仍然按“以直代曲”思路制作模板，根据允许偏差，则每块模板的尺寸变小、数量增多，难以满足工程施工要求。因此，采用CAD 建模技术，得到精确的曲面模型后，再分解为工程施工需要尺寸的若干小曲面，可以采用钢板曲面模板。对于曲率特别大或者曲率突变的情况，可以将钢板进一步分解，形成拼装板条模板。
对于钢板模板或拼装板条模板，其横肋、竖肋均采用槽钢为宜，各构件在连接前需要先按CAD建模设计得到的曲面模型要求进行弯曲加工，以适应
弯曲的钢板（或钢板条)并与之焊接。 1.3竖向曲面模板设计划分的原则
对于竖向曲面模板，考虑切割和加工方便，以
