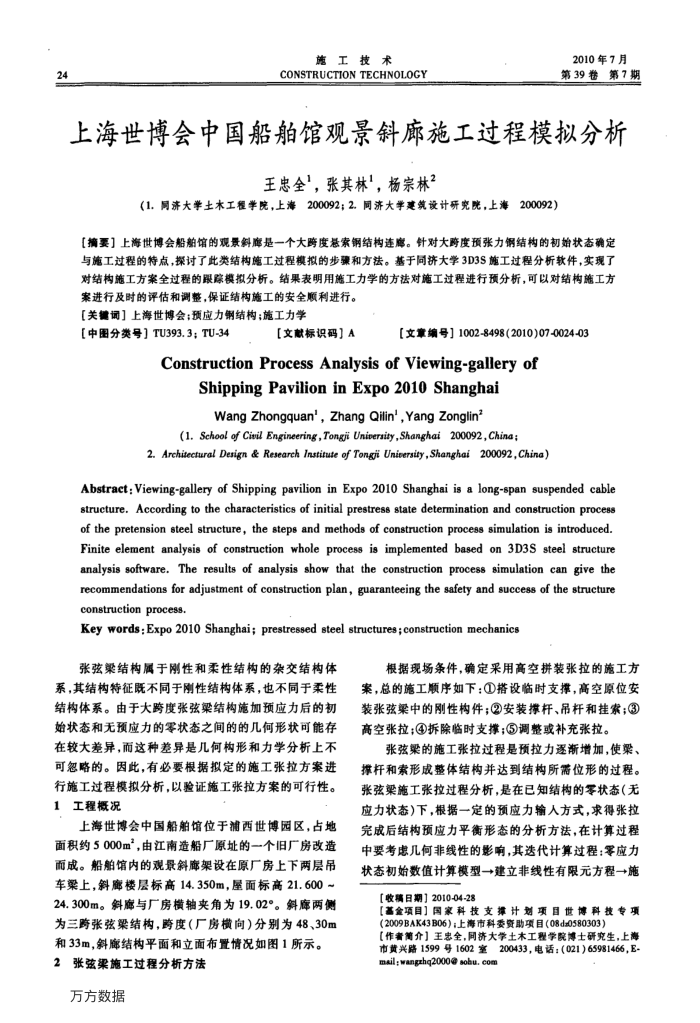

24
施工技术
CONSTRUCTIONTECHNOLOGY
2010年7月第39卷第7期
上海世博会中国船舶馆观景斜廊施工过程模拟分析
王忠全"，张其林，杨宗林2
（1.网济大学土木工程学院，上海200092；2.同济大学建筑设计研究院，上海200092）
[摘要】上海世博会船舶馆的观景斜廊是一个大跨度悬索钢结构连廊。针对大跨度预张力锅结构的初始状态确定与施工过程的特点，探讨了此类结构施工过程模拟的步骤和方法。基于同济大学3D3S施工过程分析软件，实现了对结构施工方案全过程的跟踪模拟分析。结果表明用施工力学的方法对施工过程进行预分析，可以对结构施工方
案进行及时的评估和调整，保证结构施工的安全顺利进行。【关键调】上海世博会；预应力钢结构；施工力学
【中图分类号】TU393.3；TU-34
【文献标识码】A
【文章编号】1002-8498(2010)07-0024-03
ConstructionProcess Analysis of Viewing-gallery of
ShippingPavilioninExpo2010 Shanghai Wang Zhongquan', Zhang Qilin',Yang Zonglin
(1. School of Civil Engineering,Tongji Unipersity,Shanghai 200092,China:
2. Architectural Design & Research Institute of Tongji University,Shanghai 200092,China)
Abstract:Viewing-gallery of Shipping pavilion in Expo 2010 Shanghai is a long-span suspended cable structure. According to the characteristics of initial prestress state determination and construction procese of the pretension steel structure, the steps and methods of construction process simulation is introduced. Finite element analysis of construction whole process is implemented based on 3D3S steel structure analysis software.The results of analysis show that the construction process simulation can give the recommendations for adjustment of construction plan, guaranteeing the safety and success of the structure construction process.
Key words:Expo 2010 Shanghai; prestressed steel structures;construction mechanics
张弦梁结构属于刚性和柔性结构的杂交结构体
系，其结构特征既不同于刚性结构体系，也不同于柔性结构体系。由于大跨度张弦梁结构施加预应力后的初始状态和无预应力的零状态之间的的几何形状可能存在较大差异，而这种差异是几何构形和力学分析上不可忽略的。因此，有必要根据拟定的施工张拉方案进行施工过程模拟分析，以验证施工张拉方案的可行性。 1工程概况
上海世博会中国船舶馆位于浦西世博园区，占地面积约5000m，由江南造船厂原址的一个旧厂房改造而成。船舶馆内的观景斜廊架设在原厂房上下两层吊车梁上，斜廊楼层标高14.350m，屋面标高21.600~ 24.300m。斜廊与厂房横轴夹角为19.02°。斜廊两侧为三跨张弦梁结构，跨度（厂房横向）分别为48、30m 和33m，斜廊结构平面和立面布置情况如图1所示。
2张弦渠施工过程分析方法万方数据
根据现场条件，确定采用高空拼装张拉的施工方案，总的施工顺序如下：①搭设临时支撑，高空原位安装张弦梁中的刚性构件；②安装撑杆、吊杆和挂索；③ 高空张拉；④拆除临时支撑；③调整或补充张拉。
张弦架的施工张拉过程是预拉力逐渐增加，使、
撑杆和索形成整体结构并达到结构所需位形的过程。张弦梁施工张拉过程分析，是在已知结构的零状态（无应力状态)下，根据一定的预应力输人方式，求得张拉完成后结构预应力平衡形态的分析方法，在计算过程中要考虑几何非线性的影响，其选代计算过程：零应力状态初始数值计算模型→建立非线性有限元方程→施
【收稿日期】2010-04-28
【基金项目】国家科技支撑计划项目世博科技专项（2009BAK43B06）；上海市科委资助项目（08d0580303）
[作奢简介】王忠全，同济大学土木工程学院博士研究生，上海市黄兴路1599号1602室200433，电话：（021）65981466，E mail;wangxhq2000@ sobu.com
