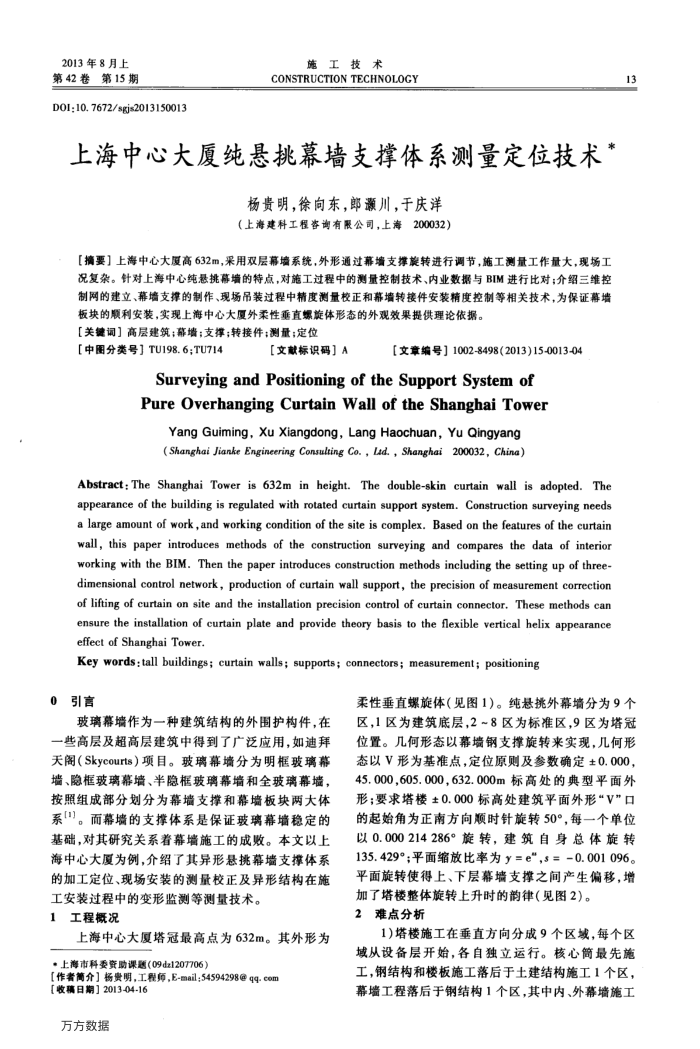

2013年8月上第42卷第15期
D01:10. 7672/sgjs2013150013
施工技术
CONSTRUCTIONTECHNOLOGY
上海中心大厦纯悬挑幕墙支撑体系测量定位技术
杨贵明，徐向东，郎川，于庆洋（上海建科工程咨询有限公司，上海
手200032）
【摘要】上海中心大厦高632m，采用双层幕墙系统，外形通过幕墙支撑旋转进行调节，施工测量工作量大，现场工况复杂。针对上海中心纯悬挑幕墙的特点，对施工过程中的测量控制技术、内业数据与BIM进行比对；介绍三维控制网的建立、幕墙支撑的制作、现场吊装过程中精度测量校正和幕墙转接件安装精度控制等相关技术，为保证幕墙
板块的顺利安装，实现上海中心大厦外柔性垂直螺旋体形态的外观效果提供理论依据。【关键词】高层建筑；幕墙；支撑；转接件；测量；定位
[中图分类号】TU198.6;TU714
【文献标识码】A
[文章编号】1002-8498(201315-0013-04
Surveying and Positioning of the Support System of Pure Overhanging Curtain Wall of the Shanghai Tower Yang Guiming, Xu Xiangdong, Lang Haochuan, Yu Qingyang(Shanghai Jianke Engineering Consulting Co., Lad., Shanghai200032, China)
Abstract: The Shanghai Tower is 632m in height. The double-skin curtain wall is adopted. The asaaeaeea a large amount of work,and working condition of the site is complex. Based on the features of the curtain wall, this paper introduces methods of the construction surveying and compares the data of interior working with the BIM. Then the paper introduces construction methods including the setting up of three-dimensional control network, production of curtain wall support, the precision of measurement correction of lifting of curtain on site and the installation precision control of curtain connector. These methods can ensure the installation of curtain plate and provide theory basis to the flexible vertical helix appearance effect of Shanghai Tower.
Key words:tall buildings; curtain walls; supports; connectors; measurement; positioning
0
引言
玻璃幕墙作为一种建筑结构的外围护构件，在一些高层及超高层建筑中得到了广泛应用，如迪拜天阁（Skycourts）项目。玻璃幕墙分为明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙和全玻璃幕墙，按照组成部分划分为幕墙支撑和幕墙板块两大体系"]。而幕墙的支撑体系是保证玻璃幕增稳定的基础，对其研究关系着幕墙施工的成败。本文以上海中心大厦为例，介绍了其异形悬挑幕墙支撑体系的加工定位、现场安装的测量校正及异形结构在施
工安装过程中的变形监测等测量技术。 1工程概况
上海中心大厦塔冠最高点为632m。其外形为·上海市科委资助课题（09dz1207706）
【作者简介】杨贵明，工程师，E-mail；54594298@qq.com
【收稿日期】2013-04-16 万方数据
13
柔性垂直螺旋体（见图1）。纯悬挑外幕墙分为9个区，1区为建筑底层，28区为标准区，9区为塔冠位置。几何形态以幕墙钢支撑旋转来实现，几何形态以V形为基准点，定位原则及参数确定±0.000， 45.000,605.000，632.000m标高处的典型平面外形；要求塔楼±0.000标高处建筑平面外形“V"口的起始角为正南方向顺时针旋转50°，每一个单位以0.000214286°旋转，建筑自身总体旋转 135.429°；平面缩放比率为y=e"，s=-0.001096。平面旋转使得上、下层幕墙支撑之间产生偏移，增
加了塔楼整体旋转上升时的韵律（见图2）。难点分析
1)塔楼施工在垂直方向分成9个区域，每个区域从设备层开始，各自独立运行。核心筒最先施工，钢结构和楼板施工落后于土建结构施工1个区，幕墙工程落后于钢结构1个区，其中内、外幕墙施工
