2012年3月上第41卷
第360期
施工技术
CONSTRUCTION TECHNOLOGY

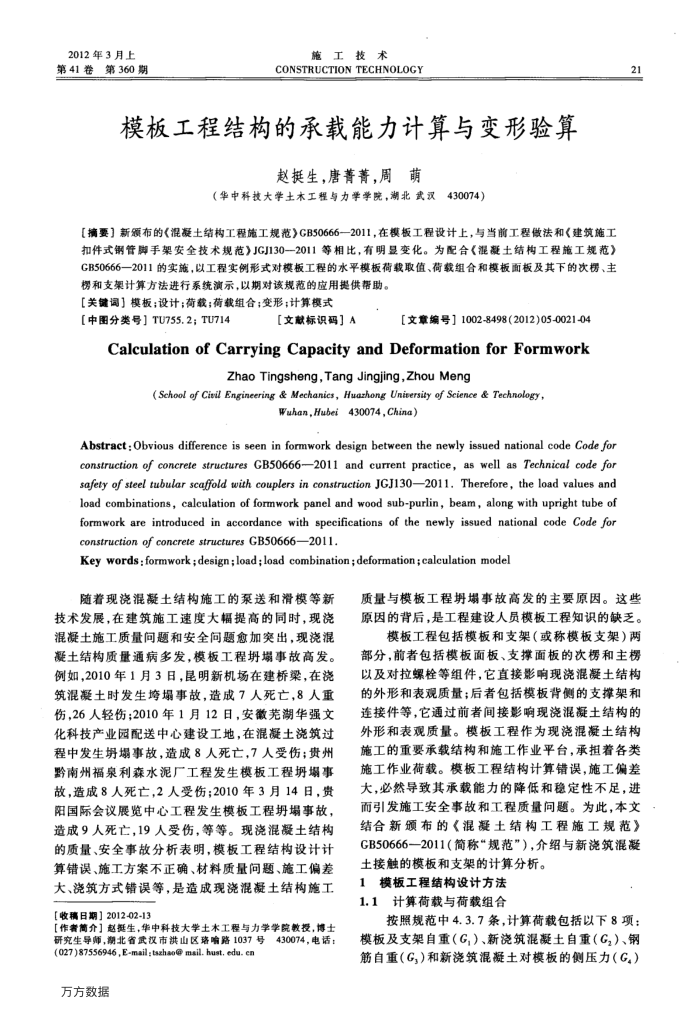

模板工程结构的承载能力计算与变形验算
赵挺生，唐菁菁，周萌
（华中科技大学土木工程与力学学院，湖北武汉
430074）
[摘要】新颁布的《混凝土结构工程施工规范》GB50666一2011，在模板工程设计上，与当前工程做法和《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011等相比，有明显变化。为配合《混凝土结构工程施工规范》 GB50666一2011的实施，以工程实例形式对模板工程的水平模板荷载取值、荷载组合和模板面板及其下的次楞、主
楞和支架计算方法进行系统演示，以期对该规范的应用提供帮助。[关键词]】模板；设计：荷载；荷载组合：变形；计算模式
【中图分类号］TU755.2；TU714
【文献标识码】A
【文章编号】1002-8498（2012)05-0021-04
CalculationofCarryingCapacityandDeformationforFormwork
Zhao Tingsheng,Tang Jingjing,Zhou Meng
(School of Ciril Engineering & Mechanics, Huazhong Unitersity of Science & Technology,
Wuhan,Hubei430074,China)
Abstract: Obvious difference is seen in formwork design between the newly issued national code Code for construction of concrete structures GB50666-2011 and current practice, as well as Technical code for safety of steel tubular scaffold with couplers in construction JGJ130—2011. Therefore, the load values and load combinations, calculation of formwork panel and wood sub-purlin, beam, along with upright tube of formwork are introduced in accordance with specifications of the newly issued national code Code for construction of concrete structures GB50666—2011.
Key words:formwork ;design;load;load combination ;deformation;caleulation model
随着现瓷混避土结构施工的泵送和滑模等新
技术发展，在建筑施工速度大辐提高的同时，现瓷混凝土施工质量问题和安全问题愈加突出，现浇混凝土结构质量通病多发，模板工程塌事故高发。例如，2010年1月3日，昆明新机场在建桥梁，在浇筑混凝土时发生跨塌事故，造成7人死亡，8人重伤，26人轻伤；2010年1月12日，安徽芜潮华强文化科技产业园配送中心建设工地，在混凝土浇筑过程中发生塌事故，造成8人死亡，7人受伤；贵州黔南州福泉利森水泥广工程发生模板工程玥竭事故，造成8人死亡，2人受伤；2010年3月14日，贵阳国际会议展览中心工程发生模板工程塌事故，造成9人死亡，19人受伤，等等。现浇混凝土结构的质量、安全事故分析表明，模板工程结构设计计算错误、施工方案不正确、材料质量问题、施工偏差大、浇筑方式错误等，是造成现浇混凝土结构施工
【收璃日期】2012-02-13
【作者简介】赵挺生，华中科技大学土术工程与力学学院敏授，博士
研究生导师，潮北省武汉市洪山区珞喻路1037号(027)87556946,E-mail :tszhao@ mail. hust, edu.cn
万方数据
430074，电话：
21
质量与模板工程期塌事故高发的主要原因。这些原因的背后，是工程建设人员模板工程知识的缺乏。
模板工程包括模板和支架（或称模板支架）两
部分，前者包括模板面板、支撑面板的次楞和主榜以及对拉螺栓等组件，它直接影响现浇混避土结构的外形和表观质量：后者包括模板背侧的支撑架和连接件等，它通过前者闻间接影响现瓷混凝土结构的外形和表观质量。模板工程作为现浇混凝土结构施工的重要承载结构和施工作业平台，承担着各类施工作业荷载。模板工程结构计算错误，施工偏差大，必然导致其承载能力的降低和稳定性不足，进而引发施工安全事故和工程质量间题。为此，本文结合新颁布的《混凝土结构工程施工规范》 GB50666一2011（简称“规范”），介绍与新浇筑混凝土接触的模板和支架的计算分析。
模板工程结构设计方法 1
1.1计算荷载与荷载组合
按照规范中4.3.7条，计算荷载包括以下8项：模板及支架自重（G,）、新浇筑混凝土自重（G,）、钢筋自重（G，）和新浇筑混凝土对模板的侧压力（G）
