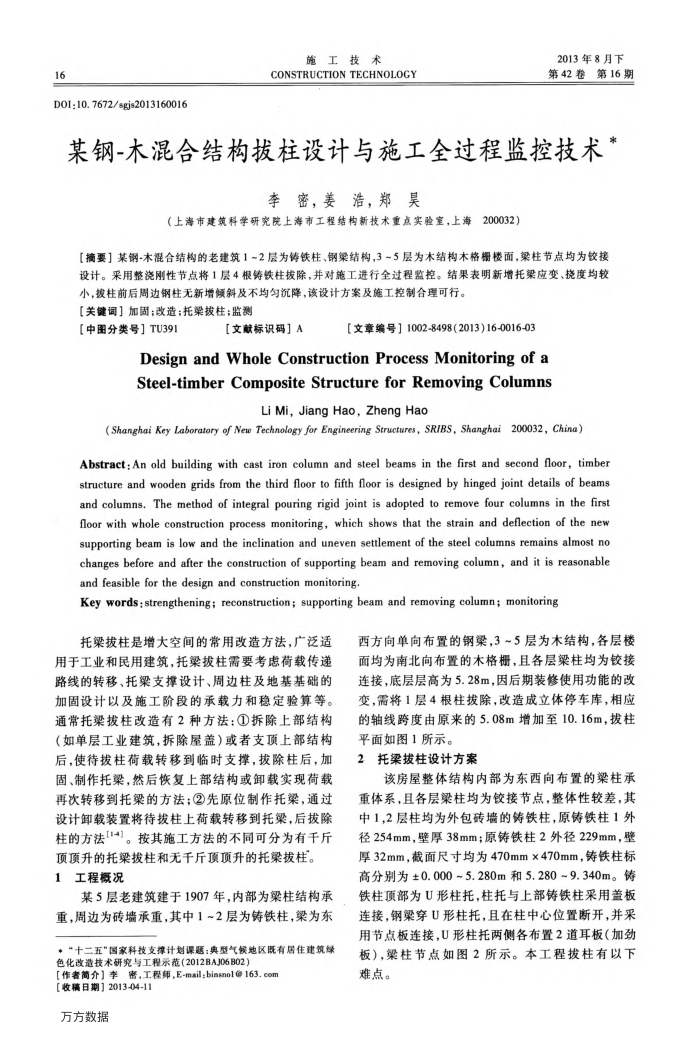

16
D0I:10.7672/sgjs2013160016
施工技术
CONSTRUCTIONTECHNOLOGY
2013年8月下第42卷第16期
某钢-木混合结构拔柱设计与施工全过程监控技术
李密，姜浩，郑昊
（上海市建筑科学研究院上海市工程结构新技术重点实验室，上海200032）
【摘要】某钢-木混合结构的老建筑1~2层为铸铁柱、钢梁结构，3~5层为木结构木格栅楼面，架柱节点均为饺接设计。采用整浇刚性节点将1层4根筹铁柱拨除，并对施工进行全过程监控。结果表明新增托架应变、挠度均较
小，拨柱前后周边钢柱无新增倾斜及不均勾沉降，该设计方案及施工控制合理可行。【关键词】加固；改造；托梁拔柱；监测
【中图分类号】TU391
[文献标识码】A
【文章编号】1002-8498（2013)16-0016-03
DesignandWholeConstructionProcessMonitoringofa Steel-timberCompositeStructureforRemovingColumns
Li Mi,Jiang Hao,Zheng Hao
(Shanghai Key Laboratory of New Technology for Engineering Structures, SRIBS, Shanghai200032, China）
Abstract:An old building with cast iron column and steel beams in the first and second floor, timber structure and wooden grids from the third floor to fifth floor is designed by hinged joint details of beams and columns, The method of integral pouring rigid joint is adopted to remove four columns in the first floor with whole construction process monitoring, which shows that the strain and deflection of the new supporting beam is low and the inclination and uneven settlement of the steel columns remains almost no changes before and after the construction of supporting beam and removing column, and it is reasonable and feasible for the design and construction monitoring.
Key words:strengthening; reconstruction; supporting beam and removing column; monitoring
托梁拔柱是增大空间的常用改造方法，广泛适用于工业和民用建筑，托梁拔柱需要考虑荷载传递路线的转移、托梁支撑设计、周边柱及地基基础的加固设计以及施工阶段的承载力和稳定验算等。通常托梁拨柱改造有2种方法：①拆除上部结构（如单层工业建筑，拆除屋盖）或者支顶上部结构后，使待拔柱荷载转移到临时支撑，拨除柱后，加固、制作托梁，然后恢复上部结构或卸载实现荷载再次转移到托梁的方法；②先原位制作托梁，通过设计卸载装置将待拔柱上荷载转移到托梁，后拔除柱的方法["4]。按其施工方法的不同可分为有千斤
顶顶升的托梁拔柱和无千斤顶顶升的托梁拔柱。 1工程概况
某5层老建筑建于1907年，内部为梁柱结构承重，周边为砖墙承重，其中1~2层为铸铁柱，梁为东色化改造技术研究与工程示范（2012BAJ06B02）
【作者简介］李密，工程师，E-mailbinsnol@163.com
[收稿日期】2013-04-11 万方数据
西方向单向布置的钢梁，3~5层为木结构，各层楼面均为南北向布置的木格栅，且各层梁柱均为铰接连接，底层层高为5.28m，因后期装修使用功能的改变，需将1层4根柱拨除，改造成立体停车库，相应的轴线跨度由原来的5.08m增加至10.16m，拔柱平面如图1所示。
托梁拔柱设计方案 2
该房屋整体结构内部为东西向布置的梁柱承重体系，且各层梁柱均为铰接节点，整体性较差，其中1,2层柱均为外包砖墙的铸铁柱，原铸铁柱1外径254mm，壁厚38mm；原铸铁柱2外径229mm，壁厚32mm，截面尺寸均为470mm×470mm，铸铁柱标高分别为±0.000~5.280m和5.280~9.340m。铸铁柱顶部为U形柱托，柱托与上部铸铁柱采用盖板连接，钢梁穿U形柱托，且在柱中心位置断开，并采用节点板连接，U形柱托两侧各布置2道耳板（加劲板)，梁柱节点如图2所示。本工程拔柱有以下难点。
