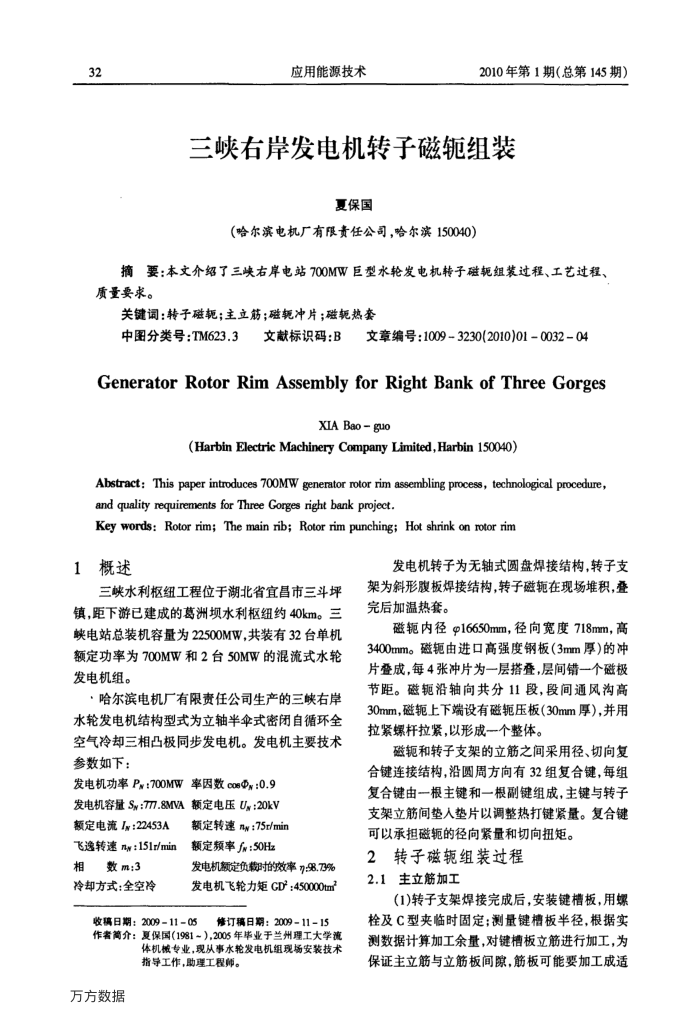

应用能源技术
2010年第1期（总第145期）
三峡右岸发电机转子磁轭组装
夏保国
（哈尔滨电机厂有限责任公司，哈尔滨150040）
摘要：本文介绍了三峡右岸电站700MW巨型水轮发电机转子磁轭组装过程、工艺过程、
质量要求。
关键调：转子磁轭；主立筋；磁轨冲片；磁轭热套
中图分类号：TM623.3
文献标识码：B
文章编号：10093230(2010)01003204
GeneratorRotorRimAssemblyforRightBankofThreeGorges
XIA Bao = guo
(Harbin Electric Machinery Company Limited,Harbin 150040)
Abstract: This paper introduces 70OMW generator rotor rim assembling process, technological procedure, and quality requirements for Three Gorges right bank project.
Key words: Rotor rim; The main rib; Rotor rim punching; Hot shrink on rotor rim
1概述
三峡水利枢纽工程位于湖北省宜昌市三斗坪镇，距下游已建成的葛洲坝水利枢纽约40km。三峡电站总装机容量为22500MW，共装有32台单机额定功率为700MW和2台50MW的混流式水轮发电机组。
·哈尔滨电机厂有限责任公司生产的三峡右岸水轮发电机结构型式为立轴半伞式密闭自循环全空气冷却三相凸极同步发电机。发电机主要技术参数如下：
发电机功率P%：700MW率因数cos@%：0.9 发电机容量Sy：7m.8MVA额定电压U：20kV
额定电流Iw：22453A 飞逸转速nr：151r/min 相
数m：3
冷却方式：全空冷
额定转速nw：75r/min 额定频率Jn：50Hz
发电机额定负载时拍的效率7:98.73% 发电机飞轮力矩GD：450000tm
收稿日期：2009-1105
修订稿日期：2009-11-15
作者简介：夏保国（1981~），2005年毕业于兰州理工大学流
体机械专业，现从事水轮发电机组现场安装技术指导工作，助理工程师。
万方数据
发电机转子为无轴式圆盘焊接结构，转子支架为斜形腹板焊接结构，转子磁轭在现场堆积，叠完后加温热套。
磁轭内径g16650mm，径向宽度718mm，高 3400mm。磁轭由进口高强度钢板（3mm厚）的冲片登成，每4张冲片为一层搭叠，层间错一个磁极节距。磁轭沿轴向共分11段，段间通风沟高 30mm，磁轭上下端设有磁轭压板（30mm厚），并用拉紧螺杆拉紧，以形成一个整体。
磁轭和转子支架的立筋之间采用径、切向复合键连接结构，沿圆周方向有32组复合键，每组复合键由一根主键和一根副键组成，主键与转子支架立筋间垫人垫片以调整热打键紧量。复合键可以承担磁轭的径向紧量和切向扭矩。
2转子磁轭组装过程 2.1主立筋加工
(1)转子支架焊接完成后，安装键槽板，用螺栓及C型夹临时固定；测量键槽板半径，根据实测数据计算加工余量，对键槽板立筋进行加工，为保证主立筋与立筋板间隙，筋板可能要加工成适
