汽车衡远红外定位检测系统
王建刚
(山东金岭矿业股份有限公司山东淄博255081)
热事执本开写流用
摘要：日前,或国大部分计量工作部是由电子汽车衡进行的,在汽车衡检斤计量过程中,存在车辆没有完全驶入称重台面而进行称重计量的行为，达易于一种计量作界行为给企业造成了很大的经济损失和信誉影响。我们可以利用技水手投杜稳此类现象的发生选红外定住检测系统,解决了达一问题，保证了计量工作的可靠性及准确性。本文就远红外定位检测系统作一和步介绍。
关键词：远红外报警器电子汽车衡中图分类号：U491
文献标识码：A
文章编号:1007-9416(2013)12-0094-01
本系统所使用的远红外报警器为主动式报警器，报警器主动发出红外线，红外线碰到障碍物，就会反弹回来，被报警器的探头接收。如果探头监测到，红外线是静止不动的，也就是不断发出红线线又不断反弹的，那么报警器就不会报警。当有会动的物体触犯了这
根看不见的红线的时候，探头就会检测到有异常，就会报警。 1系统的工作原理
该系统是防止车辆在检斤计量过程中作弊的一种检测装置，当车辆没有完全驶人称重台面时，其前端或后端将遮挡远红外报警器，使远红外报警器的接收器接收不到发射器发出的红外线信号，这时通过检测电路给计量控制器发出信号，让其拒绝进行称重计量，工作人员无法进行录人数据、打印报表等工作，只有当车辆完全驶人称重台面，符合称重计量条件后，检测电路发出计量信号，才允许进行称重，从而从技术上杜绝了固车辆没有完全驶入台面而进行
称重现象的发生。 2系统的构成
汽车衡远红外定位检测系统按功能模块区分可以分为以下几个部分：远红外报警器(分为发射器.接收器)、远红外定位检测电路、远红外处理控制电路、数据通讯电路、称重控制器接收处理软件。远红外发射器、接收器分别发射和接收远红外线，从而定位运输车辆在汽车衡上的位置，远红外定位检测电路用于将红外线信号转化为可测量的电信号，远红外处理控制电路用于将检测的电信号进行处理判断，数据通讯电路用于将单片机处理的结果发送给上位机即称重控制器，称重控制器通过相应软件，判断定位以及确定是否进行
称重检斤计量，系统组成椎图如图1： 3系统安装时的注意事项
红外线报警器是由发射器和接收器组成的报警系统。其中接收器是属于微弱的信号检测设备，固此在安装的时候必须注意一下几个间题：
首先是高度调整，安装的高度会影响接收器的灵敏度。接收器高度的不同，切割区和暗区的赖率会变得不一样。
运虹外发射器
汽车衡称重运红外报收源
发射按收控制器称重控制收表
发射按收转换器司上收机（计潮）

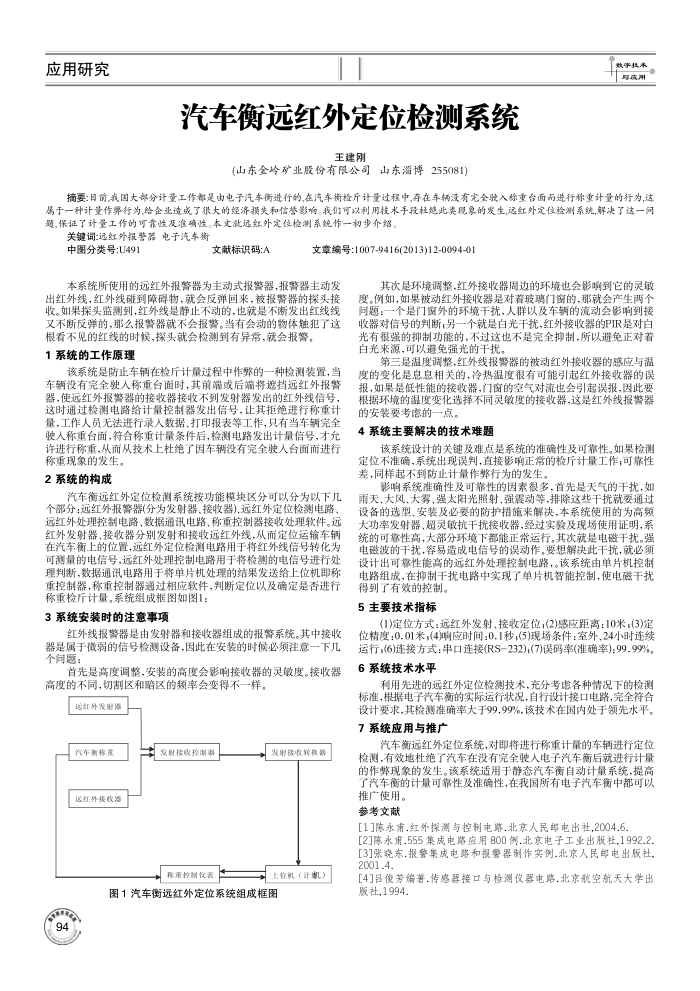

图1汽车衡远红外定位系统组成框图
其次是环境调整，红外接收器周边的环境也会影响到它的灵敏度。例如，如果被动红外接收器是对着玻璃门窗的，那就会产生两个问题：一个是门窗外的环境干扰，人群以及车辆的流动会影响到接收器对信号的判断，另一个就是白光干扰，红外接收器的PIR是对白光有很强的抑制功能的，不过这也不是完全抑制，所以避免正对着白光来源，可以避免强光的干扰。
第三是温度调整，红外线报警器的被动红外接收器的感应与温度的变化是息息相关的，冷热温度很有可能引起红外接收器的误报，如果是低性能的接收器，门窗的空气对流也会引起误报，因此要根据环境的温度变化选择不同灵敏度的接收器,这是红外线报警器的安装要考虑的一点。
4系统主要解决的技术难题
该系统设计的关键及难点是系统的准确性及可靠性。如果检测定位不准确，系统出现误判，直接影响正常的检斤计量工作，可靠性差，同样起不到防止计量作弊行为的发生。
影响系统准确性及可靠性的因素很多，首先是天气的干扰，如雨天、大风、大雾、强太阳光照射、强震动等，排除这些干扰就要通过设备的选型、安装及必要的防护措施来解决，本系统使用的为高频大功率发射器、超灵敏抗干扰接收器，经过实验及现场使用证明，系统的可靠性高，大部分环境下都能正常运行。其次就是电磁干扰。强电磁波的干扰，容易造成电信号的误动作。要想解决此干扰，就必须设计出可靠性能高的远红外处理控制电路，。该系统由单片机控制电路组成，在抑制干扰电路中实现了单片机智能控制，使电磁干扰
得到了有效的控制。 5主要技术指标
(1)定位方式：远红外发射、接收定位；(2)感应距离：10米；(3)定位精度：0.01米；(4)响应时间：0.1秒；(5)现场条件：室外、24小时连续运行，(6)连接方式：串口连接(RS-232)；(7)误码率(准确率)：99.99% 6系统技术水平
利用先进的远红外定位检测技术，充分考虑各种情况下的检测标准，根据电子汽车衡的实际运行状况，自行设计接口电路，完全符合设计要求，其检测准确率大于99.99%，该技术在国内处于领先水平。 7系统应用与推广
汽车衡远红外定位系统，对即将进行称重计量的车辆进行定位检测，有效地杜绝了汽车在没有完全驶人电子汽车衡后就进行计量的作现象的发生。该系统适用于静态汽车衡自动计量系统，提高了汽车衡的计量可靠性及准确性，在我国所有电子汽车衡中都可以
