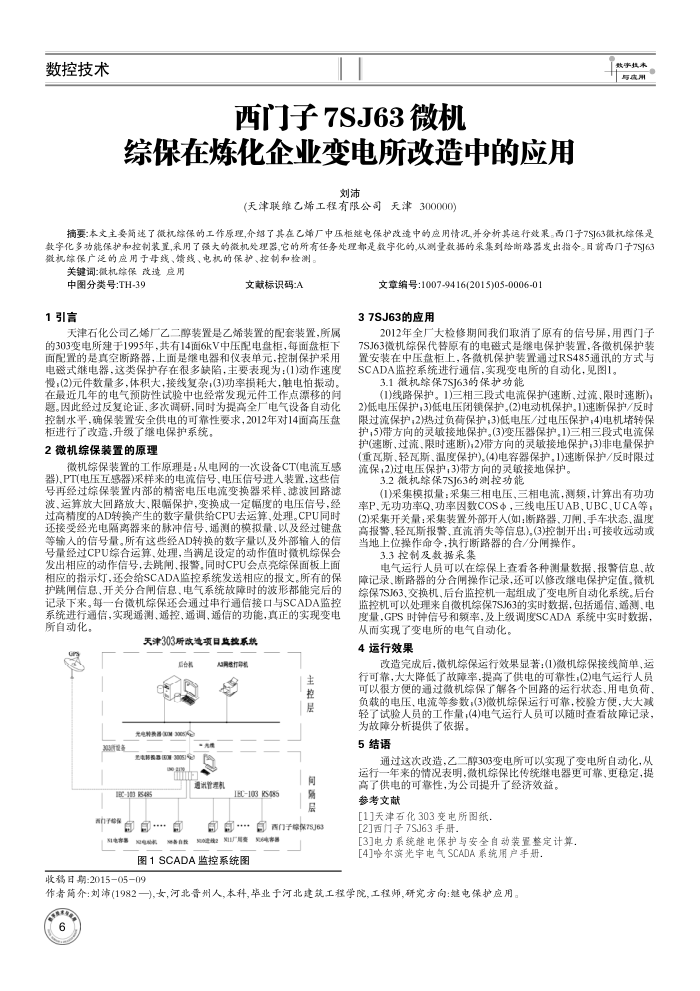

西门子7SJ63微机
综保在炼化企业变电所改造中的应用
极家
(天津联维乙烯工程有限公司天津300000)
数事共与用
摘要：本文主要简述了微机综保的工作原理,介绍了其在乙厂中压柜继电保护改造中的应用情况并分新其运行效果。西门子7S63微机综保是数字化多功能保护和控制装置,采用了强大的微机处理器,它的所有任务处理部是数宇化的,从测量数据的采集到给断露器发出指令。日前西门子7S63 微机综保广泛的应用于母线、馈线、电机的保护、控制和检测。
关键词：微机综保改造应用
中图分类号：TH-39 1引言
文献标识码:A
天津石化公司乙烯厂乙二醇装置是乙烯装置的配套装置，所属的303变电所建于1995年，共有14面6kV中压配电盘柜，每面盘柜下面配置的是真空断路器，上面是继电器和仪表单元，控制保护采用电磁式继电器，这类保护存在很多缺陷，主要表现为：(1)动作速度慢，(2)元件数量多，体积大，接线复杂；(3)功率损耗大，触电怕振动。在最近几年的电气预防性试验中也经常发现元件工作点漂移的间题。因此经过反复论证、多次调研，同时为提高全厂电气设备自动化控制水平，确保装置安全供电的可靠性要求，2012年对14面高压盘
柜进行了改造，升级了继电保护系统， 2微机综保装置的原理
微机综保装置的工作原理是：从电网的一次设备CT(电流互感器)PT(电压互感器)采样来的电流信号、电压信号进人装置，这些信号再经过综保装置内部的精密电压电流变换器采样、滤波回路滤波、运算放大回路放大、限幅保护，变换成一定幅度的电压信号，经过高精度的AD转换产生的数字量供给CPU去运算、处理。CPU同时还接受经光电隔离器来的脉冲信号、遥测的模拟量、以及经过键盘等输入的信号量。所有这些经AD转换的数字量以及外部输人的信号量经过CPU综合运算、处理，当满足设定的动作值时微机综保会发出相应的动作信号，去跳闸、报警。同时CPU会点亮综保面板上面相应的指示灯，还会给SCADA监控系统发送相应的报文。所有的保护跳闸信息，开关分合闸信息、电气系统故障时的波形都能完后的记录下来。每一台微机综保还会通过申行通信接口与SCADA监控系统进行通信，实现遥测、遥控，遥调，遥信的功能，真正的实现变电所自动化。
天津303所改造项目监投系规
后台
光电特热器M30
3报备
正电特88(3-3005)
30809
IEC-103 R5485 包
包
3电客器电4
自教
Aa网级打导物
主控层
间
通讯管理机
IBC103 RS485
层
自西门子综保7SJ63
S0建线2XI广用券
双电客器
图1SCADA监控系统图
收稿日期：201505-09
文章编号:1007-9416(2015)05-0006-0) 37SJ63的应用
2012年全厂大检修期间我们取消了原有的信号屏，用西门子 7SJ63微机综保代替原有的电磁式是继电保护装置，各微机保护装置安装在中压盘柜上，各微机保护装置通过RS485通讯的方式与 SCADA监控系统进行通信，实现变电所的自动化，见图1。
3.1微机综保7SJ63的保护功能
(1)线路保护。1)三相三段式电流保护(速断、过流、限时速断)； 2)低电压保护，3)低电压闭镜保护。(2)电动机保护。1速断保护/反时限过流保护，2热过负荷保护，3)低电压/过电压保护，4)电机堵转保护，5)带方向的灵敏接地保护。(3)变压器保护。1)三相三段式电流保护(速断、过流、限时速断)2)带方向的灵敏接地保护，3)非电量保护（重瓦斯、轻瓦斯、温度保护)。(4)电容器保护，1)速断保护/反时限过流保，2过电压保护，3)带方向的灵敏接地保护
3.2微机综保7SJ63的测控功能
(1)采集模拟量：采集三相电压，三相电流，测频，计算出有功功率P、无功功率Q.功率因数COS，三线电压UAB,UBC.UCA等，(2)采集开关量：采集装置外部开人(如：断路器、刀闸、手车状态、温度高报警、轻瓦斯报警、直流消失等信息)。(3)控制开出：可接收远动或当地上位操作命令，执行断路器的合/分佣操作。
3.3控制及数据采集
电气运行人员可以在综保上查看各种测量数据、报警信息、故障记录，断路器的分合闸操作记录，还可以修改继电保护定值。微机综保7SJ63交换机、后台监控机一起组成了变电所自动化系统。后台监控机可以处理来自微机综保7SJ63的实时数据，包括递信，遥测、电度量，GPS时钟信号和频率，及上级调度SCADA系统中实时数据，
从而实现了变电所的电气自动化。 4运行效果
改造完成后，微机综保运行效果显著：(1)微机综保接线简单、运行可靠，大大降低了故障率，提高了供电的可靠性；(2)电气运行人员可以很方便的通过微机综保了解各个回路的运行状态、用电负荷，负载的电压、电流等参数；(3)微机综保运行可靠，校验方便，大大减轻了试验人员的工作量，(4)电气运行人员可以随时查看故障记录，
为故障分析提供了依据。 5结语
通过这次改造，乙二醇303变电所可以实现了变电所自动化，从运行一年来的情况表明，微机综保比传统继电器更可靠，更稳定，提
高了供电的可靠性，为公司提升了经济效益。参考文献
[1]天津石化303变电所图纸[2]西门子7SJ63手册
[3]电力系统能电保护与安全自动装置整定计算，[4]哈尔滨光宇电气SCADA系统用户手册.
作者篇介：刘沛(1982一),女，河北晋州人，本科，毕业于河北建筑工程学院，工程师，研究方向：继电保护应用。
