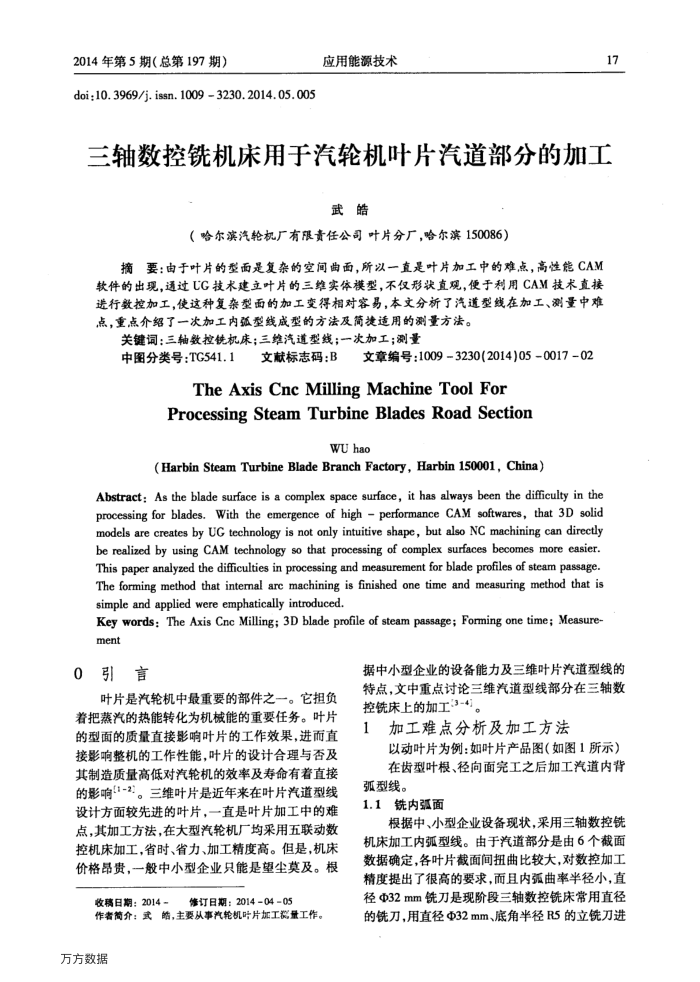

2014年第5期（总第197期）
doi :10.3969/j. issn. 1009 3230.2014.05.005
应用能源技术
17
三轴数控铣机床用于汽轮机叶片汽道部分的加工
武皓
（哈尔滨汽轮机厂有限责任公司叶片分厂，哈尔滨150086）
摘要：由于叶片的型面是复杂的空间曲面，所以一直是叶片加工中的难点，高性能CAM 软件的出现，通过G技术建立叶片的三维实体模型，不仅形状直观，便于利用CAM技术直接进行数控加工，使这种复杂型面的加工变得相对容易，本文分新了汽道型线在加工、测量中难点，重点介绍了一次加工内型线成型的方法及简捷适用的测量方法。
关键词：三轴数控镜机床；三维汽道型线：次加工；测量
中图分类号：TG541.1
文献标志码：B
文章编号：10093230(2014)050017-02
The Axis Cnc Milling Machine Tool For
ProcessingSteamTurbineBladesRoadSection
WUhao
(HarbinSteamTurbineBladeBranchFactory,Harbin150001,China)
Abstract: As the blade surface is a complex space surface, it has always been the difficulty in the processing for blades.With the emergence of high performance CAM softwares, that 3D solid models are creates by UG technology is not only intuitive shape, but also NC machining can directly be realized by using CAM technology so that processing of complex surfaces becomes more easier. This paper analyzed the difficulties in processing and measurement for blade profiles of steam passage. The forming method that intemal arc machining is finished one time and measuring method that is simple and applied were emphatically introduced.
Key words: The Axis Cnc Milling; 3D blade profile of steam passage; Forming one time; Measure-ment
0引言
叶片是汽轮机中最重要的部件之一。它担负着把蒸汽的热能转化为机械能的重要任务。叶片的型面的质量直接影响叶片的工作效果，进而直接影响整机的工作性能，叶片的设计合理与否及其制造质量高低对汽轮机的效率及寿命有着直接的影响1-2}。三维叶片是近年来在叶片汽道型线设计方面较先进的叶片，一直是叶片加工中的难点，其加工方法，在大型汽轮机厂均采用五联动数控机床加工，省时、省力、加工精度高。但是，机床价格昂贵，一般中小型企业只能是望尘莫及。根
收稿日期：2014
修订日期：2014-04-05
作者简介：式皓，主要从事汽轮机叶片加工微量工作。
万方数据
据中小型企业的设备能力及三维叶片汽道型线的特点，文中重点讨论三维汽道型线部分在三轴数控铣床上的加工3-4)。
加工难点分析及加工方法
以动叶片为例：如叶片产品图（如图1所示）在齿型叶根、径向面完工之后加工汽道内背
弧型线。
1.1铣内弧面
根据中、小型企业设备现状，采用三轴数控铣机床加工内弧型线。由于汽道部分是由6个截面数据确定，各叶片截面间扭曲比较大，对数控加工精度提出了很高的要求，而且内弧曲率半径小，直径Φ32mm铣刀是现阶段三轴数控铣床常用直径的铣刀，用直径Φ32mm、底角半径R5的立铣刀进
