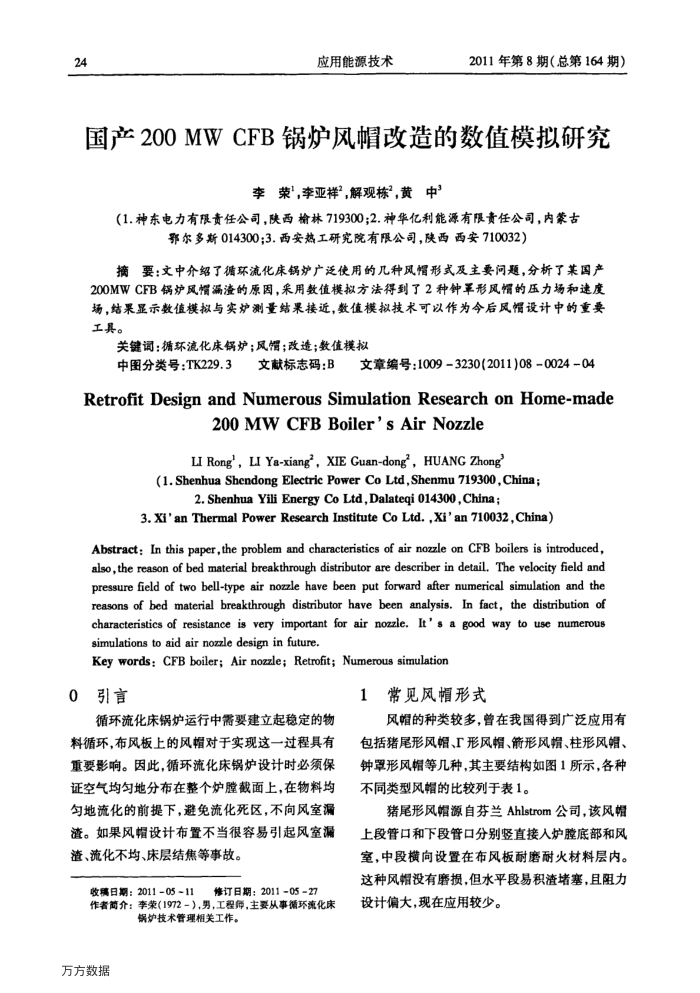

应用能源技术
2011年第8期（总第164期）
国产200MWCFB锅炉风帽改造的数值模拟研究
李荣"，李亚样，解观栋”，黄中”
（1.神东电力有限责任公司，陕西榆林719300；2.神华亿利能源有限责任公司，内蒙古
鄂尔多斯014300;3.西安热工研究院有限公司，陕西西安710032）
摘要：文中介绍了循环流化床锅炉广泛使用的几种风帽形式及主要问题，分析了某国产 200MWCFB锅炉风帽漏渣的原因，采用数值模拟方法得到了2种钟单形风帽的压力场和速度场，结果显示数值模拟与实炉测量结果接近，数值模拟技术可以作为今后风帽设计中的重要工具。
关键词：播环流化床锅炉；风帽；改造；数值模拟
中图分类号：TK229.3文献标志码：B文章编号：1009-3230(2011)08=0024-04 RetrofitDesignand Numerous SimulationResearch onHome-made
200MWCFBBoiler'sAirNozzle LI Rong', LI Ya-xiang", XIE Guan-dong, HUANG Zhong
(1.ShenhuaShendong Electric Power CoLtd,Shenmu719300,China;
2.Shenhua Yili EnergyCoLtd,Dalateqi014300,China
3.Xi'an Thermal PowerResearchInstituteCoLtd..Xi'an710032.China)
Abstract: In this paper,the problem and characteristics of air nozzle on CFB boilers is introduced, also,the reason of bed material breakthrough distributor are describer in detail. The velocity field and pressure field of two bell-type air nozzle have been put forward after numerical simulation and the reasons of bed material breakthrough distributor have been analysis. In fact, the distribution of characteristics of resistance is very important for air nozzie. It's a good way to use numerous simulations to aid air nozzle design in future.
Key words: CFB boiler; Air nozzle; Retrofit; Numerous simulation
0引言
循环流化床锅炉运行中需要建立起稳定的物料循环，布风板上的风帽对于实现这一过程具有重要影响。因此，循环流化床锅炉设计时必须保证空气均匀地分布在整个炉膛截面上，在物料均勾地流化的前提下，避免流化死区，不向风室漏渣。如果风帽设计布置不当很容易引起风室漏渣、流化不均、床层结焦等事故。
收稿日期：2011-05-11
修订日期：2011-0527
作者简介：李荣（1972-），男，工程师，主要从事循环流化床
锅炉技术管理相关工作。
万方数据
1常见风帽形式
风帽的种类较多，曾在我国得到广泛应用有包括猪尾形风帽、工形风帽、箭形风帽、柱形风帽蜡、钟罩形风帽等几种，其主要结构如图1所示，各种不同类型风帽的比较列于表1。
猪尾形风帽源自芬兰Ahlstrom公司，该风帽上段管口和下段管口分别竖直接入炉膛底部和风室，中段横向设置在布风板耐磨耐火材料层内。这种风幅没有磨损，但水平段易积渣堵塞，且阻力设计偏大，现在应用较少。
