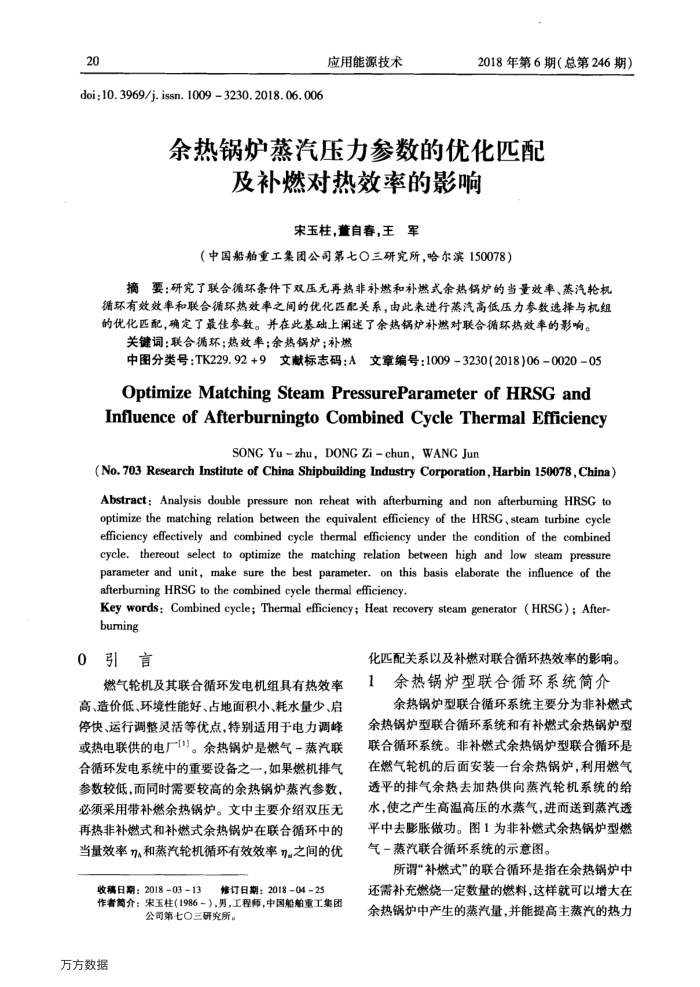

20
doi:10.3969/j. issn.1009 3230.2018.06.006
应用能源技术
2018年第6期（总第246期）
余热锅炉蒸汽压力参数的优化匹配
及补燃对热效率的影响
宋玉柱，自春，王军
（中国船舶重工集团公司第七O三研究所，哈尔滨150078）
摘要：研究了联合循环条件下双压无再热非补燃和补燃式余热锅炉的当量效率、蒸汽轮机循环有效效率和联合循环热效率之间的优化匹配关系，由此来进行蒸汽高低压力参数选择与机组的优化匹配，确定了最佳参数。并在此基础上阐述了余热锅炉补燃对联合循环热效率的影响。
关键词：联合循环；热效率；余热锅炉；补燃
中图分类号：TK229.92+9文献标志码：A文章编号：1009-3230(2018)06-0020-05 OptimizeMatchingSteamPressureParameterofHRSGand Influenceof Afterburningto Combined CycleThermalEfficiency
SONG Yu-zhu, DONG Zi-chun,WANG Jun
(No. 703 Research Institute of China Shipbuilding Industry Corporation,Harbin 150078,China) Abstract: Analysis double pressure non reheat with afterburning and non afterbuming HRSG to optimize the matching relation between the equivalent efficiency of the HRSG,steam turbine cycle efficiency effectively and combined cycle thermal efficiency under the condition of the combined cycle. thereout select to optimize the matching relation between high and low steam pressure parameter and unit, make sure the best parameter. on this basis elaborate the influence of the afterburning HRSG to the combined cycle thermal efficiency.
Key words: Combined cycle; Thermal efficiency; Heat recovery steam generator (HRSG); After-buming
0引言
燃气轮机及其联合循环发电机组具有热效率高、造价低、环境性能好、占地面积小、耗水量少、启停快、运行调整灵活等优点，特别适用于电力调峰或热电联供的电厂[1]。余热锅炉是燃气-蒸汽联合循环发电系统中的重要设备之一，如果燃机排气参数较低，而同时需要较高的余热锅炉蒸汽参数，必须采用带补燃余热锅炉。文中主要介绍双压无再热非补燃式和补燃式余热锅炉在联合循环中的当量效率和蒸汽轮机循环有效效率之间的优
修订日期：20180425
收稿日期：2018-03-13
作者简介：宋玉柱（1986-），男，工程师，中国船舶重工集团
公司第七O三研究所。
万方数据
化匹配关系以及补燃对联合循环热效率的影响。
余热锅炉型联合循环系统简介 1
余热锅炉型联合循环系统主要分为非补燃式余热锅炉型联合循环系统和有补燃式余热锅炉型联合循环系统。非补燃式余热锅炉型联合循环是在燃气轮机的后面安装一台余热锅炉，利用燃气透平的排气余热去加热供向蒸汽轮机系统的给水，使之产生高温高压的水蒸气，进而送到蒸汽透平中去膨胀做功。图1为非补燃式余热锅炉型燃气-蒸汽联合循环系统的示意图。
所谓“补燃式”的联合循环是指在余热锅炉中还需补充燃烧一定数量的燃料，这样就可以增大在余热锅炉中产生的蒸汽量，并能提高主蒸汽的热力
