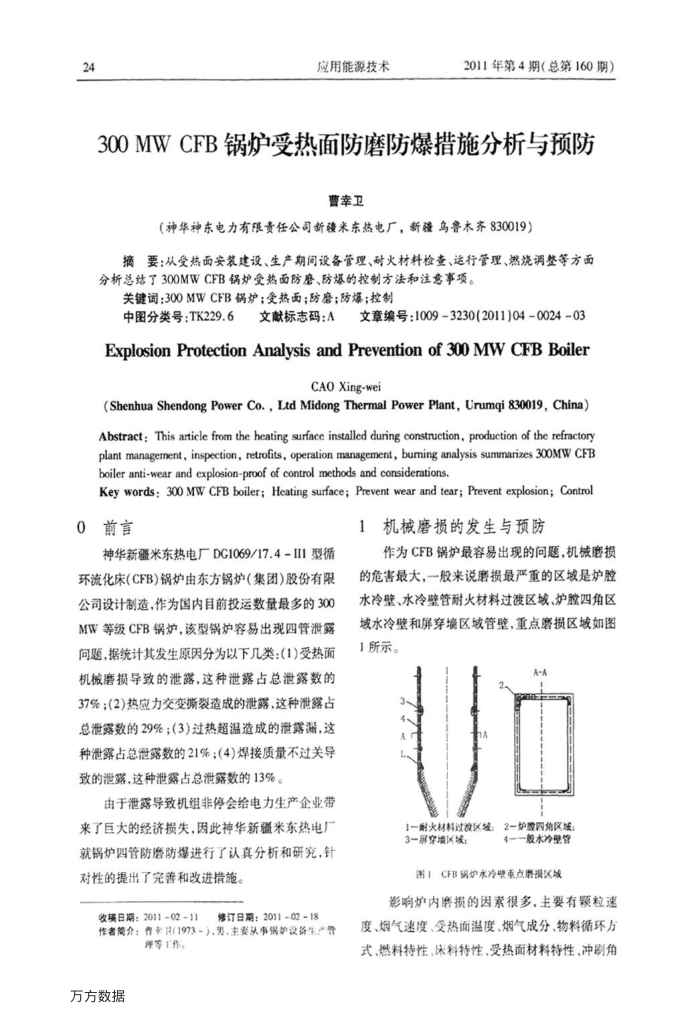

24
应用能源技术
2011年第4期（总第160期）
300MWCFB锅炉受热面防磨防爆措施分析与预防
曹幸卫
（神华神东电力有限责任公司新疆米东热电厂，新岛鲁木齐830019）
摘要：从受热面安装建设、生产期间设备管理、耐火材料检查、运行管理、燃烧调整等方面分析总结了300MWCFB锅炉受热面防廖、防爆的控制方法和注意事项。
关键词：300MWCFB锅炉：受热面；防磨；防爆；控制
中图分类号：TK229.6
文献标志码：A文章编号：1009-3230(2011)04-0024-03
ExplosionProtectionAnalysis andPrevention of 300MWCFBBoiler
CAO Xing-wei
(Shenhua Shendong Power Co.,Ltd Midong Thermal Power Plant,Urumqi 830019,China) Abstract: This article from the heating surface installed during construction, production of the refractory plant management, inspection,retrofits,operation management,buming analysis summarizes 300MW CFB boiler anti-wear and explosion-proof of control methods and considerations.
Key words: 300 MW CFB boiler; Heating surface; Prevent wear and tear; Prevent explosion; Control
0前言
神华新疆米东热电厂DG1069/17.4-I1型循环流化床(CFB)锅炉由东方锅炉(集团)股份有限公司设计制造，作为国内目前投运数量最多的300 MW等级CFB锅炉，该型锅炉容易出现四管泄露间题，据统计其发生原因分为以下几类：(1)受热面机械磨损导致的泄露，这种泄露占总泄露数的 37%；(2)热应力交变撕裂造成的泄露，这种泄露占总泄露数的29%；（3）过热超温造成的泄露漏，这种泄露占总泄露数的21%：（4）焊接质量不过关导致的泄露，这种泄露占总泄露数的13%。
由于泄露导致机组非停会给电力生产企业带来了巨大的经济损失，因此神华新疆米东热电厂就锅炉四管防磨防爆进行了认真分析和研究，针对性的提出了完善和改进措施。
收稿日期：2011-02-11
修订日期：2011-02-18
作者简介：售幸1（1973-），男，主要从事锅护设备生产管
理等工作。
万方数据
1机械磨损的发生与预防
作为CFB锅炉最容易出现的间题，机械磨损的危害最大，般来说磨损最严重的区域是炉腔水冷壁、水冷壁管耐火材料过渡区域、炉膛四角区域水冷壁和屏穿墙区域管壁，重点磨损区域如图 1所示。
3-
1一耐火材料过渡区发：2一炉股四角区域 3一屏穿瑞区域：
4—股水冷壁管
图！CFB锅炉水冷驶重点率摄区域
影响炉内磨损的因素很多，主要有颗粒速度、烟气速度、受热面温度、烟气成分、物料循环方式、燃料特性、床料特性、受热面材料特性、冲制角
