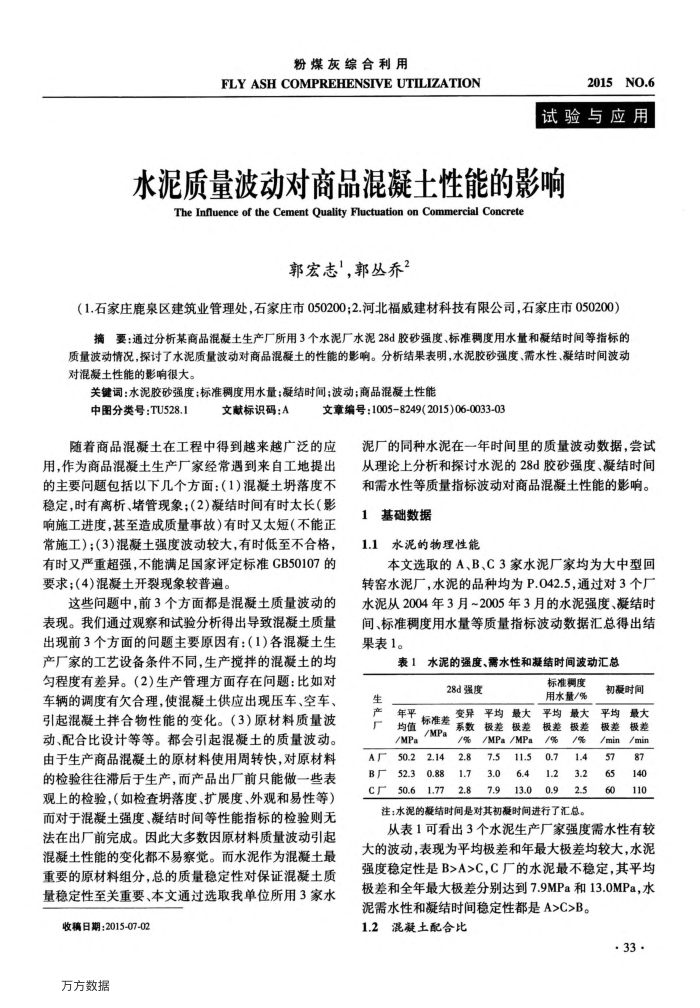

粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
2015NO.6 试验与应用
水泥质量波动对商品混凝土性能的影响
The Influence of the Cement Quality Fluctuation on Commercial Concrete
郭宏志"，郭丛乔2
（1.石家庄鹿泉区建筑业管理处，石家庄市050200；2.河北福威建材科技有限公司，石家庄市050200）摘要：通过分析某商品混凝土生产厂所用3个水泥厂水泥28d胶砂强度、标准稠度用水量和凝结时间等指标的质量波动情况，探讨了水泥质量波动对商品混凝土的性能的影响。分析结果表明，水泥胶砂强度、需水性、凝结时间波动对混凝土性能的影响很大。
关键词：水泥胶砂强度；标准稠度用水量；凝结时间；波动；商品混凝土性能
中图分类号：TU528.1
文献标识码：A
文章编号：1005-8249(2015)06-0033-03
随着商品混凝土在工程中得到越来越广泛的应用，作为商品混凝土生产厂家经常遇到来自工地提出的主要回题包括以下几个方面：（1）混凝土期落度不稳定，时有离析、堵管现象；（2）凝结时间有时太长（影响施工进度，甚至造成质量事故）有时又太短（不能正常施工)；（3)混凝土强度波动较大，有时低至不合格，有时又严重超强，不能满足国家评定标准GB50107的要求；(4)混凝土开裂现象较普遍。
这些问题中，前3个方面都是混凝土质量波动的表现。我们通过观察和试验分析得出导致混凝土质量出现前3个方面的间题主要原因有：（1）各混凝土生产厂家的工艺设备条件不同，生产搅拌的混凝土的均匀程度有差异。（2)生产管理方面存在问题：比如对车辆的调度有欠合理，使混凝土供应出现压车、空车、引起混凝土拌合物性能的变化。（3)原材料质量波动、配合比设计等等。都会引起混凝土的质量波动。由于生产商品混凝土的原材料使用周转快，对原材料的检验往往滞后于生产，而产品出厂前只能做一些表观上的检验，（如检查落度、扩展度、外观和易性等）而对于混凝土强度、凝结时间等性能指标的检验则无法在出厂前完成。因此大多数因原材料质量波动引起混凝土性能的变化都不易察觉。而水泥作为混凝土最重要的原材料组分，总的质量稳定性对保证混凝土质量稳定性至关重要、本文通过选取我单位所用3家水
收稿日期：2015-07-02 万方数据
泥厂的同种水泥在一年时间里的质量波动数据，尝试从理论上分析和探讨水泥的28d胶砂强度、凝结时间和需水性等质量指标波动对商品混凝土性能的影响。
1基础数据
1.1水泥的物理性能
本文选取的A、B、C3家水泥厂家均为大中型回转窑水泥厂，水泥的品种均为P.042.5，通过对3个厂水泥从2004年3月~2005年3月的水泥强度、凝结时间、标准稠度用水量等质量指标波动数据汇总得出结果表1。
表1水泥的强度、需水性和凝结时间波动汇总
28d强度
生
产
平均最大
年平
变异标准差
均值/MPa
/MPa
A厂
50.2
2.14 88°0
B厂52.3
c厂
50.6
1.77
系数/% 2.8 1.7 2.8
极差
极差/MPa/MPa
7.5 3.0 7.9
11.5 6.4 13.0
标准测度用水量/% 平均最大极差
极差/%
/%
0.7 1.2 0.9
1.4 3.2 2.5
注：水泥的覆结时间是对其初凝时间进行了汇总。
初凝时间平均最大
极差/min 57 65 60
极差 u/ 87 140 110
从表1可看出3个水泥生产厂家强度需水性有较
大的波动，表现为平均极差和年最大极差均较大，水泥强度稳定性是B>A>C,C厂的水泥最不稳定，其平均极差和全年最大极差分别达到7.9MPa和13.0MPa，水
泥需水性和凝结时间稳定性都是A>C>B。 1.2混凝土配合比
·33·
