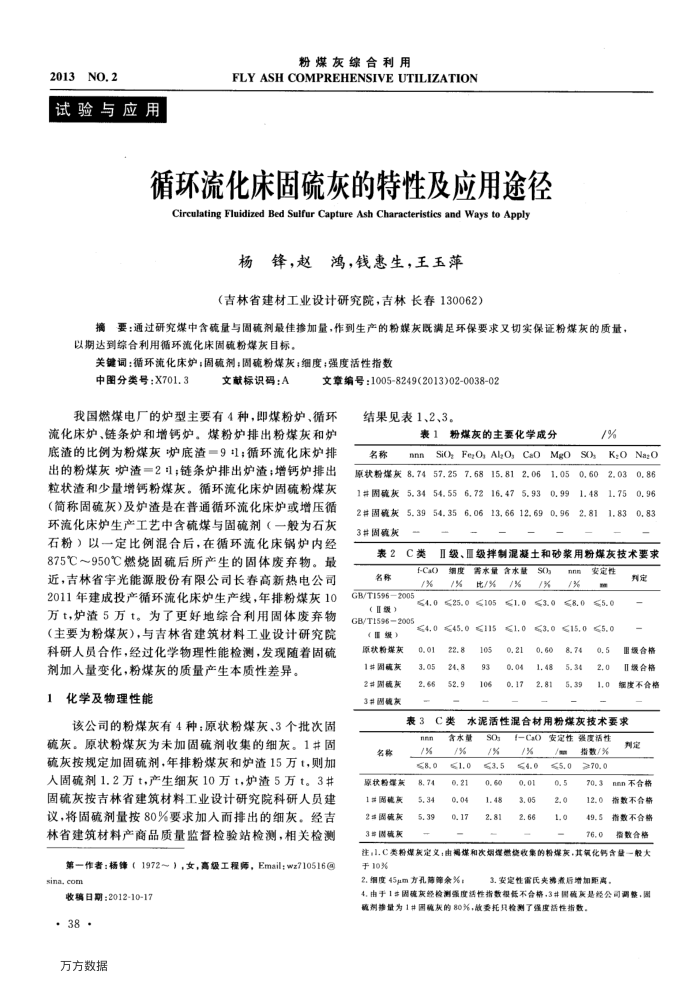

2013NO.2
试验与应用
粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
循环流化床固硫灰的特性及应用途径 Circulating Fluidized Bed Sulfur Capture Ash Characteristies and Ways to Apply
杨
锋，赵
鸿，钱惠生，王玉萍
（吉林省建材工业设计研究院，吉林长春130062）
摘要：通过研究煤中含硫量与固硫剂最佳掺加量，作到生产的粉媒灰既满足环保要求又切实保证粉煤灰的质量，以期达到综合利用循环流化床固硫粉煤灰目标。
关键词循环流化床炉；固硫剂；固硫粉煤灰；细度；强度活性指数
中图分类号：X701.3
文献标识码：A
文章编号：1005-8249(2013)02-0038-02
我国燃煤电厂的炉型主要有4种，即煤粉炉、循环流化床炉、链条炉和增钙炉。煤粉炉排出粉煤灰和炉底渣的比例为粉煤灰炉底渣-91；循环流化床炉排出的粉煤灰炉渣=2Ⅱ；链条炉排出炉渣；增钙炉排出粒状渣和少量增钙粉煤灰。循环流化床炉固硫粉煤灰（简称固硫灰）及炉渣是在普通循环流化床炉或增压循环流化床炉生产工艺中含硫煤与固硫剂（一般为石灰石粉）以一定比例混合后，在循环流化床锅炉内经 875℃～950℃燃烧固硫后所产生的固体废弃物。
品
近，吉林省宇光能源股份有限公司长春高新热电公司 2011年建成投产循环流化床炉生产线，年排粉煤灰10 万t，炉渣5万t。为了更好地综合利用固体废弃物（主要为粉煤灰)，与吉林省建筑材料工业设计研究院科研人员合作，经过化学物理性能检测，发现随着固硫
剂加人量变化，粉煤灰的质量产生本质性差异。化学及物理性能
1
该公司的粉煤灰有4种：原状粉煤灰、3个批次固硫灰。原状粉煤灰为未加固硫剂收集的细灰。1#固硫灰按规定加固硫剂，年排粉煤灰和炉渣15万t，则加人固硫剂1.2万t，产生细灰10万t，炉渣5万t。3# 固硫灰按吉林省建筑材料工业设计研究院科研人员建议，将固硫剂量按80%要求加人而排出的细灰。经吉林省建筑材料产商品质量监督检验站检测，相关检测
第一作者：杨锋（1972～），女，高级工程师，Email；wz710516③ sina, com
收稿日期：2012-10-17
.8 万方数据
结果见表1、2、3。
表1
名称
nnn
粉煤灰的主要化学成分
SiO,
FeO,AlO,
原状粉煤灰8.7457.25
7.68 6.72
1#固硫灰
5.34
54.55 54.35
5.39
6. 06
2#固硫灰 3#固硫灰
表2 名称
C类
15.81 16.47
Cao 2.06 5.93
13, 66 12. 69
Mgo 1. 05 0. 99 0,96
SO
/%
Naz0 K.0
0. 60 1.48 2.81
2. 03
1.75 1.83
0.86
0.96 0, 83
Ⅱ级、Ⅱ级拌制混凝土和砂浆用粉煤灰技术要求
f-cao)/%
GB/T15962005
（Ⅱ级）
GB/T15962005（[级）原状粉煤灰 1#固硫灰 2本被灰 3#固镜灰
细度 7%
≤25, 0
54.0
需水量
含水盐
比/% ≤105
≤4.0≤45,0
≤115 22.8
0. 01 3. 05 2. 66
表3
24.8 52.9
105 93 106
/% ≤1. 0
≤1, 0 0.21 0. 04 0.17
SO,/% ≤3.0
≤3, 0 0.60 1. 48 2.81
nnn/% ≤8.0
安定性
判定
≤5. 0
15,0 ≤5,0
8.74 5.34 5, 39
0.5 2.0 1.0
围级合格首级合格度不合格
水泥活性混合材用粉煤灰技术要求 C类
安定性强度活性
西事号
fCao
nnn 7%
名称原状粉燥族 1#因硫灰 25围硫灰 3$因碱灰
≤8.0 8.74 5.34 5.39
/% ≤1.0 0.21 0.04 0.17
SOs 7% ≤3.5 0.60 1.48 2.81
/% ≤4.0 0. 01 3.05 2.66
/m ≤5.0 0.5 2.0 1.0
指数/% >70.0
70.3 12. 0 49, 5 76.0
判定
nnn不合格指数不合格指数不合格指数合格
注，1.C类粉煤灰定义：由调煤和次烟焊燃货收集的粉爆灰，其氧化钙含盘一般大于10%
2.细度45μm方孔筛筛余%：
3.安定性雷氏夹糖煮后增加距离。
4，由于1$固硫灰经检测强度活性指数根低不合格，3#围硫灰是经公司调整，围或剂参量为1#图税灰的80%，故要托只检测了强度适性指数，
