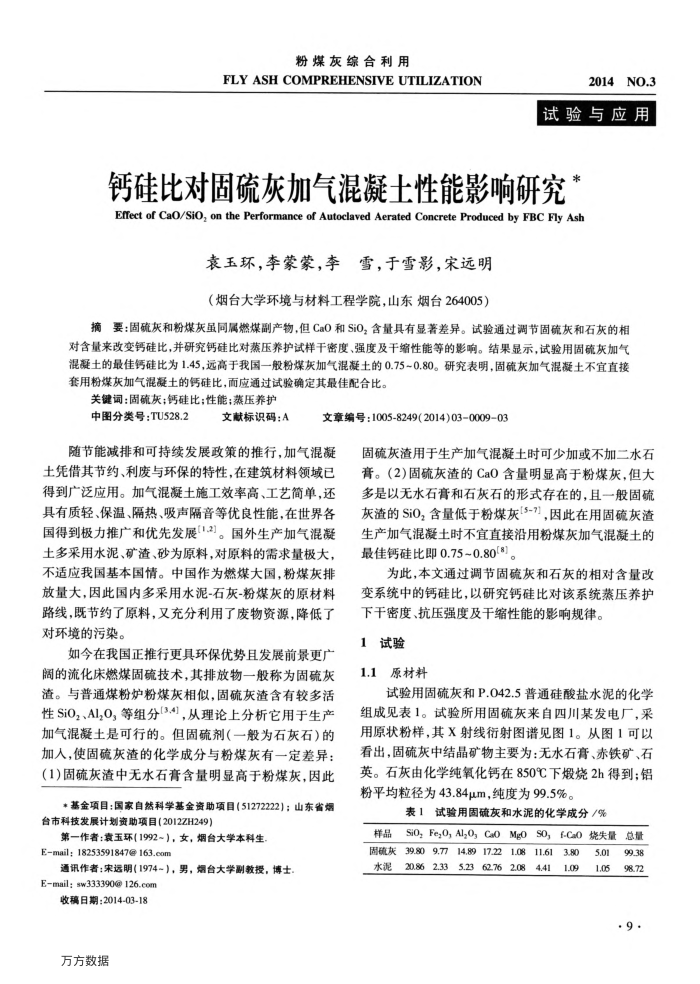

粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
2014NO.3 试验与应用
钙硅比对固硫灰加气混凝土性能影响研究 Effect of CaO/SiO, on the Performance of Autoclaved Aerated Concrete Produced by FBC Fly Ash
袁玉环，李蒙蒙，李雪，于雪影，宋远明（烟台大学环境与材料工程学院，山东烟台264005）
摘要：固硫灰和粉煤灰虽同属燃煤副产物，但CaO和SiO，含量具有显著差异。试验通过调节固硫灰和石灰的相对含量来改变钙硅比，并研究钙硅比对蒸压养护试样干密度、强度及干缩性能等的影响。结果显示，试验用固硫灰加气混凝土的最佳钙硅比为1.45，远高于我国一般粉煤灰加气混凝土的0.75~0.80。研究表明，固硫灰加气混凝土不宜直接套用粉煤灰加气混凝土的钙硅比，面应通过试验确定其最佳配合比。
关键词：固硫灰；钙硅比；性能；蒸压养护
中图分类号：TU528.2
文献标识码：A
文章编号：1005-8249(2014)03000903
随节能减排和可持续发展政策的推行，加气混凝土凭借其节约、利废与环保的特性，在建筑材料领域已得到广泛应用。加气混凝土施工效率高、工艺简单，还具有质轻、保温、隔热、吸声隔音等优良性能，在世界各国得到极力推广和优先发展12]。国外生产加气混凝土多采用水泥、矿渣、砂为原料，对原料的需求量极大，不适应我国基本国情。中国作为燃煤大国，粉煤灰排放量大，因此国内多采用水泥-石灰-粉煤灰的原材料路线，既节约了原料，又充分利用了废物资源，降低了对环境的污染。
如今在我国正推行更具环保优势且发展前景更广阔的流化床燃煤固硫技术，其排放物一般称为固硫灰渣。与普通煤粉炉粉煤灰相似，固硫灰渣含有较多活性SiO2、Al,O，等组分[3.4],从理论上分析它用于生产加气混凝土是可行的。但固硫剂(一般为石灰石)的加人，使固硫灰渣的化学成分与粉煤灰有一定差异：(1)固硫灰渣中无水石膏含量明显高于粉煤灰，因此
*基金项目：国家自然科学基金资助项目（51272222）：山东省烟台市科技发展计划资助项目（2012ZH249）
第一作者：袁玉环（1992~），女，烟台大学本科生 Email;18253591847@163.com
通讯作者：宋运明（1974~），男，烟台大学副教授，博士 Email; sw333390@126.com
收稿日期：2014-03-18 方方数据
固硫灰渣用于生产加气混凝土时可少加或不加二水石膏。（2)固硫灰渣的Ca0O含量明显高于粉煤灰，但大多是以无水石膏和石灰石的形式存在的，且一般固硫灰渣的SiO,含量低于粉煤灰[5-7],因此在用固硫灰渣生产加气混凝土时不宜直接沿用粉煤灰加气混凝土的最佳钙硅比即0.75~0.80[8]。
为此，本文通过调节固硫灰和石灰的相对含量改变系统中的钙硅比，以研究钙硅比对该系统蒸压养护
下干密度、抗压强度及干缩性能的影响规律。 1试验
1.1原材料
试验用固硫灰和P.042.5普通硅酸盐水泥的化学组成见表1。试验所用固硫灰来自四川某发电厂，采用原状粉样，其X射线衍射图谱见图1。从图1可以看出，固硫灰中结晶矿物主要为：无水石膏、赤铁矿、石英。石灰由化学纯氧化钙在850℃下缎烧2h得到；铝粉平均粒径为43.84μm，纯度为99.5%。
表1试验用固硫灰和水泥的化学成分/%
Si0, Fe,O, Al,O, Cao 样品
SO，f-CaO烧失量总量
Mgo
1.08 11.61 3.80
固硫灰39.809.7
14.8917.22
水泥
9802
2.33
5.23
62.762.08
4.41
601
5.0199.38 1.05
98.72 9.
