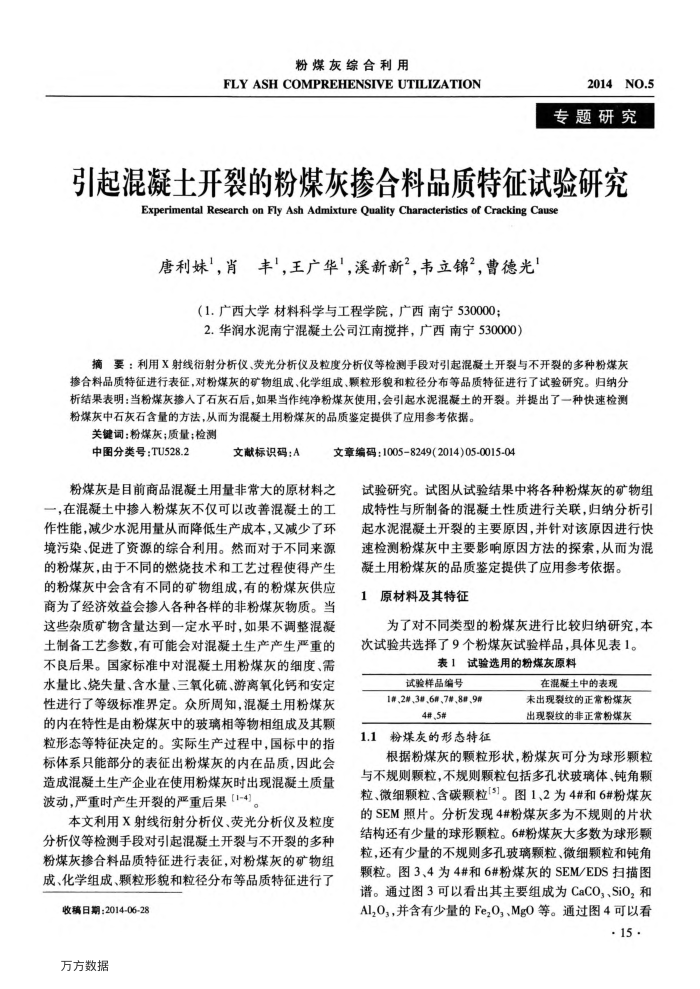

粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
2014NO.5 专题研究
引起混凝土开裂的粉煤灰掺合料品质特征试验研究
Experimental Research onFlyAshAdmixtureQuality Characteristics of Cracking Cause
唐利妹，肖丰，王广华溪新新，韦立锦，曹德光
（1.广西大学材料科学与工程学院，广西南宁530000；
2.华润水泥南宁混凝土公司江南搅拌，广西南宁530000）
摘要：利用X射线衍射分析仪、荧光分析仪及粒度分析仪等检测手段对引起混凝土开裂与不开裂的多种粉煤灰掺合料品质特征进行表征，对粉煤灰的矿物组成、化学组成、颗粒形貌和粒径分布等品质特征进行了试验研究。归纳分析结果表明：当粉煤灰掺人了石灰石后，如果当作纯净粉煤灰使用，会引起水泥混凝土的开裂。并提出了一种快速检测粉煤灰中石灰石含量的方法，从而为混凝土用粉煤灰的品质鉴定提供了应用参考依据。
关键词：粉煤灰；质量；检测
中图分类号：TU528.2
文献标识码：A
文章编码：1005-8249(2014)05-0015-04
粉煤灰是目前商品混凝土用量非常大的原材料之一，在混凝土中掺人粉煤灰不仅可以改善混凝土的工作性能，减少水泥用量从而降低生产成本，又减少了环境污染、促进了资源的综合利用。然而对于不同来源的粉煤灰，由于不同的燃烧技术和工艺过程使得产生的粉煤灰中会含有不同的矿物组成，有的粉煤灰供应商为了经济效益会掺人各种各样的非粉煤灰物质。当这些杂质矿物含量达到一定水平时，如果不调整混凝土制备工艺参数，有可能会对混凝土生产产生严重的不良后果。国家标准中对混凝土用粉煤灰的细度、需水量比、烧失量、含水量、三氧化硫、游离氧化钙和安定性进行了等级标准界定。众所周知，混凝土用粉煤灰的内在特性是由粉煤灰中的玻璃相等物相组成及其颗粒形态等特征决定的。实际生产过程中，国标中的指标体系只能部分的表征出粉煤灰的内在品质，因此会造成混凝土生产企业在使用粉煤灰时出现混土质量波动，严重时产生开裂的严重后果1-4)。
本文利用X射线衍射分析仪、荧光分析仪及粒度分析仪等检测手段对引起混凝土开裂与不开裂的多种粉煤灰掺合料品质特征进行表征，对粉煤灰的矿物组成、化学组成、颗粒形貌和粒径分布等品质特征进行了
收稿日期：2014-06-28 万方数据
试验研究。试图从试验结果中将各种粉煤灰的矿物组成特性与所制备的混凝土性质进行关联，归纳分析引起水泥混凝土开裂的主要原因，并针对该原因进行快速检测粉煤灰中主要影响原因方法的探索，从而为混
凝土用粉煤灰的品质鉴定提供了应用参考依据。 1原材料及其特征
为了对不同类型的粉煤灰进行比较归纳研究，本次试验共选择了9个粉煤灰试验样品，具体见表1。
表1试验选用的粉煤灰原料
试验样品编号 1#、2#、3#、6#、7#、8#、9#
4#，5#
1.1粉煤灰的形态特征
在混凝士中的表现
未出现裂纹的正常粉煤灰出现裂纹的非正常粉煤灰
根据粉煤灰的颗粒形状，粉煤灰可分为球形颗粒与不规则颗粒，不规则颗粒包括多孔状玻璃体、钝角颗粒、微细颗粒、含碳颗粒[3]。图1、2为4#和6#粉煤灰的SEM照片。分析发现4#粉煤灰多为不规则的片状结构还有少量的球形颗粒。6#粉煤灰大多数为球形颗粒，还有少量的不规则多孔玻璃颗粒、微细颗粒和钝角颗粒。图3、4为4#和6#粉煤灰的SEM/EDS扫描图谱。通过图3可以看出其主要组成为CaCO，、SiO，和 Al,O,并含有少量的Fe,O,、MgO等。通过图4可以看
· 15
