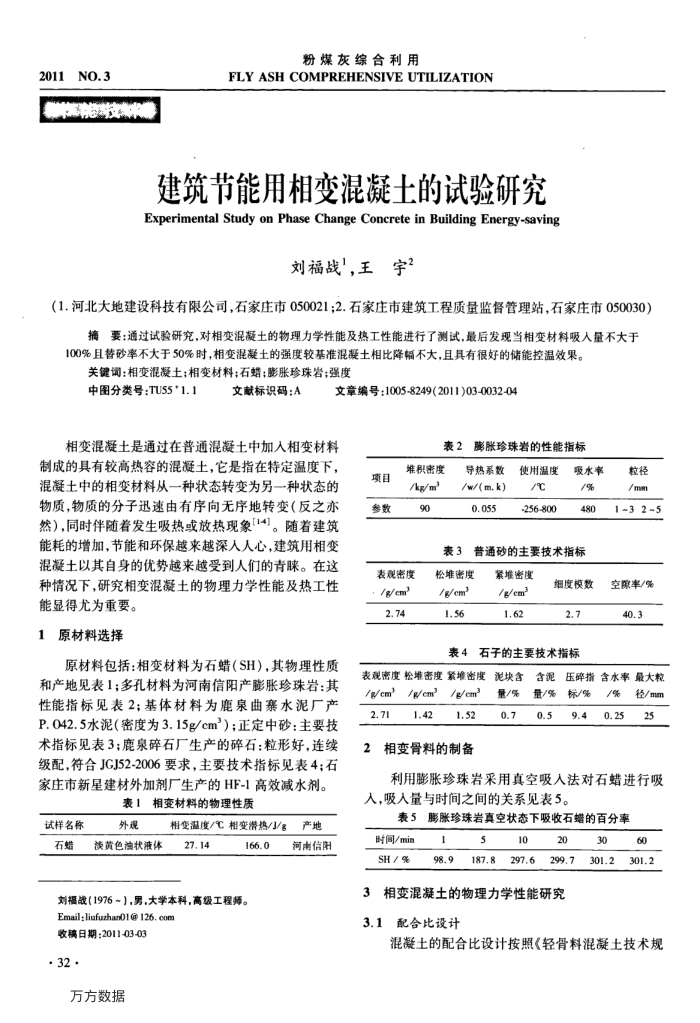

2011
NO.3
美
粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
建筑节能用相变混凝土的试验研究 Experimental Study on Phase Change Concrete in Building Energy-saving
刘福战"，王宇？
（1.河北大地建设科技有限公司，石家庄市050021：2.石家庄市建筑工程质量监督管理站，石家庄市050030）
摘要：通过试验研究，对相变混凝土的物理力学性能及热工性能进行了测试，最后发现当相变材料吸人量不大于 100%且替砂率不大于50%时，相变混凝土的强度较基准混凝土相比降幅不大，且具有很好的储能控温效果。
关键调：相变混凝土；相变材料；石蜡；膨胀珍珠岩；强度
中图分类号：TU55*1.1
文献标识码：A
文章编号：1005-8249(2011)03-0032-04
相变混凝土是通过在普通混凝土中加入相变材料制成的具有较高热容的混凝土，它是指在特定温度下，混凝土中的相变材料从一种状态转变为另一种状态的物质，物质的分子迅速由有序向无序地转变（反之亦然），同时伴随着发生吸热或放热现象[14]。随着建筑能耗的增加，节能和环保越来越深人人心，建筑用相变混凝土以其自身的优势越来越受到人们的青睐。在这种情况下，研究相变混凝土的物理力学性能及热工性能显得尤为重要。
1
原材料选择
原材料包括：相变材料为石蜡（SH），其物理性质
和产地见表1：多孔材料为河南信阳产膨胀珍珠岩：其性能指标见表2；基体材料为鹿泉曲寨水泥厂产 P.042.5水泥（密度为3.15g/cm"）；正定中砂：主要技术指标见表3；鹿泉碎石厂生产的碎石：粒形好，连续级配，符合JGJ52-2006要求，主要技术指标见表4；石家庄市新星建材外加剂厂生产的HF-1高效减水剂。
表1相变材料的物理性质
试样名称石蜡
外观
淡黄色油状液体
相变温度/℃相变潜热/J/g
27.14
166.0
刘福战（1976~），男，大学本科，高级工程师。 Email:liufuzhan01@126.com
收稿日期：2011-03-03·32·
万方数据
产地河南信阳
项目参数
表2膨胀珍珠岩的性能指标
堆积密度/kg/m 90
导热系数/w/(m.k) 0.055
使用温度 c-256-800
吸水率/% 480
表3普通砂的主要技术指标
表观密度/g/cm 2.74
松堆密度/g/cm 1.56
紫堆密度
/g/em 1.62
细度模数 2.7
表4石子的主要技术指标
表观密度松堆密度紫堆密度
混块含
/g/em 2.71
/g/em 1.42
/g/em 1.52
相变骨料的制备
量/% 0.7
含泥量/% 0.5
粒径/mm 1~3 2 ~5
空隙率/% 40.3
压碎指含水害最大粒
标/% 9.4
%/ 0.25
径/mm 25
利用膨胀珍珠岩采用真空吸人法对石蜡进行吸人，吸人量与时间之间的关系见表5。
表5膨胀珍珠岩真空状态下吸收石蜡的百分率
5
时间/min SH / %
-
98.9
187.8
10
20
297.6
299.7
3相变混凝土的物理力学性能研究 3.1配合比设计
30 301.2
60 301.2
混凝土的配合比设计按照《轻骨料混凝土技术规
