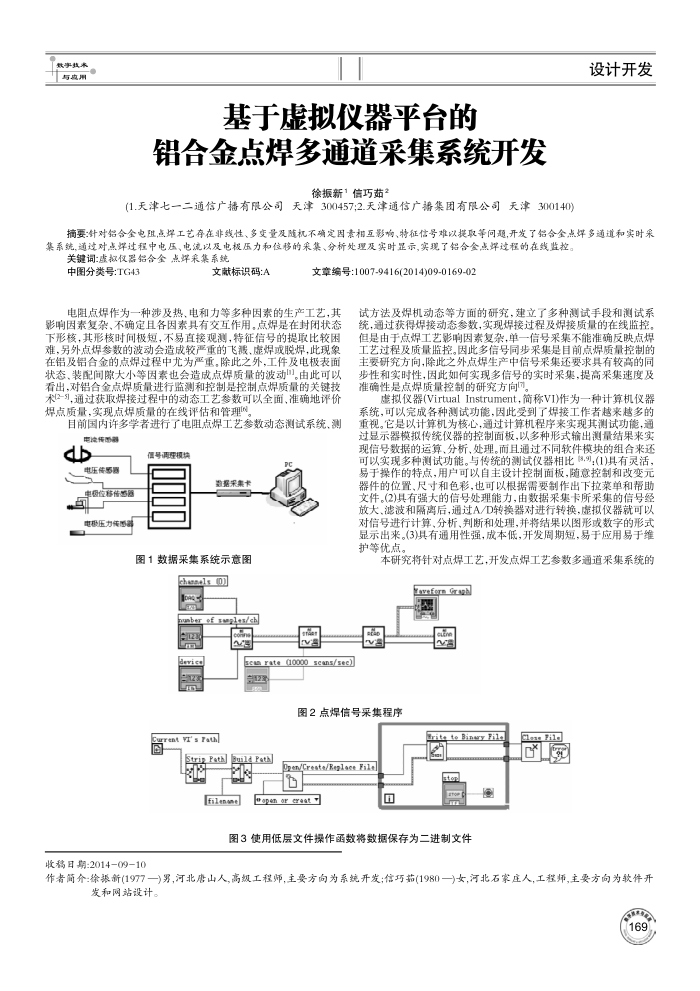

基于虚拟仪器平台的
铝合金点焊多通道采集系统开发
徐振新1信巧茹
(1.天津七一二通信广播有限公司天津300457;2.天津通信广据集团有限公司天津300140)
设计开发
摘要针对铝合金电且点焊工艺存在非线性、多变量及随机不确定因素相互影响、特征信号难以提取等问题，开发了铝合金点烊多通道道和实时采集系统,通过对点婵过程中电压、电流以及电极压力和位移的采集、分析处理及实时是示，实现了铝合金点婵过程的在线监控。
关键词虚拟仪器铝合全点焊来集系统
中图分类号：TG43
文献标识码：A
文章编号:1007-9416(2014)09-0169-02
电阻点焊作为一种涉及热、电和力等多种因素的生产工艺，其影响因素复杂、不确定且各因素具有交互作用。点焊是在封闭状态下形核，其形核时间极短，不易直接观测，特征信号的提取比较困难，另外点焊参数的波动会造成较严重的飞摄、虚焊或脱焊，此现象在铝及铝合金的点焊过程中尤为严重，除此之外，工件及电极表面状态、装配闻隙大小等因素也会造成点焊质量的波动。由此可以看出，对铝合金点焊质量进行监测和控制是控制点焊质量的关键技术(2-5),通过获取焊接过程中的动态工艺参数可以全面、准确地评价焊点质量，实现点焊质量的在线评估和管理
目前国内许多学者进行了电阻点焊工艺参数动态测试系统、融
电传器器
信号调理模块
电压传更器
电视位移估感酒电极压力能函器
整据采集卡
图1数据采集系统示意图
als (0)
f_smles/ch
28 Aeviss 123
grnt VI's Fath
Feoin
va
rate_(10000 scans/sec)
123
试方法及焊机动态等方面的研究，建立了多种测试手段和测试系统，通过获得焊接动态参数，实现焊接过程及焊接质量的在线监控。但是由于点焊工艺影响因素复杂，单一信号采集不能准确反映点煜工艺过程及质量监控。因此多信号同步采集是目前点焊质量控制的主要研究方向间，除此之外点焊生产中信号采集还要求具有较高的同步性和实时性，因此如何实现多信号的实时采集，提高采集速度及准确性是点焊质量控制的研究方向(7)。
虚拟仪器(VirtualInstrument，简称VI)作为一种计算机仪器系统，可以完成各种测试功能，因此受到了焊接工作者越来越多的重视。它是以计算机为核心，通过计算机程序来实现其测试功能，通过显示器模拟传统仪器的控制面板，以多种形式输出测量结果来实现信号数据的运算、分析、处理。而且通过不同软件模块的组合来还可以实现多种测试功能。与传统的测试仪器相比(3.9：(1)具有灵活，易于操作的特点，用户可以自主设计控制面板，随意控制和改变元器件的位置，尺寸和色彩，也可以根据需要制作出下拉菜单和帮助文件。(2)具有强大的信号处理能力，由数据采集卡所采集的信号经放大、滤波和隔离后，通过A/D转换器对进行转换，虚拟仪器就可以对信号进行计算、分析、判断和处理,并将结果以图形或数字的形式显示出来。(3)具有通用性强，成本低，开发周期短，易于应用易于维护等优点。
本研究将针对点焊工艺，开发点焊工艺参数多通道采集系统的
Eavefern Gr aghl
eao ve
图2点焊信号采集程序
PetaBuild Peth
P
filenane
Dpen/Create/Eeglaee Fila
open or creat
回
ette a
图3使用低层文件操作函数将数据保存为二进制文件
收移日期：2014-09-10
作者简介徐银新(1977一)男河北唐山人,高级工程师.主要方向为系统开发；信巧范(1980一)女，河北石家人，工程师主要方向为软件开
发和网站设计。
