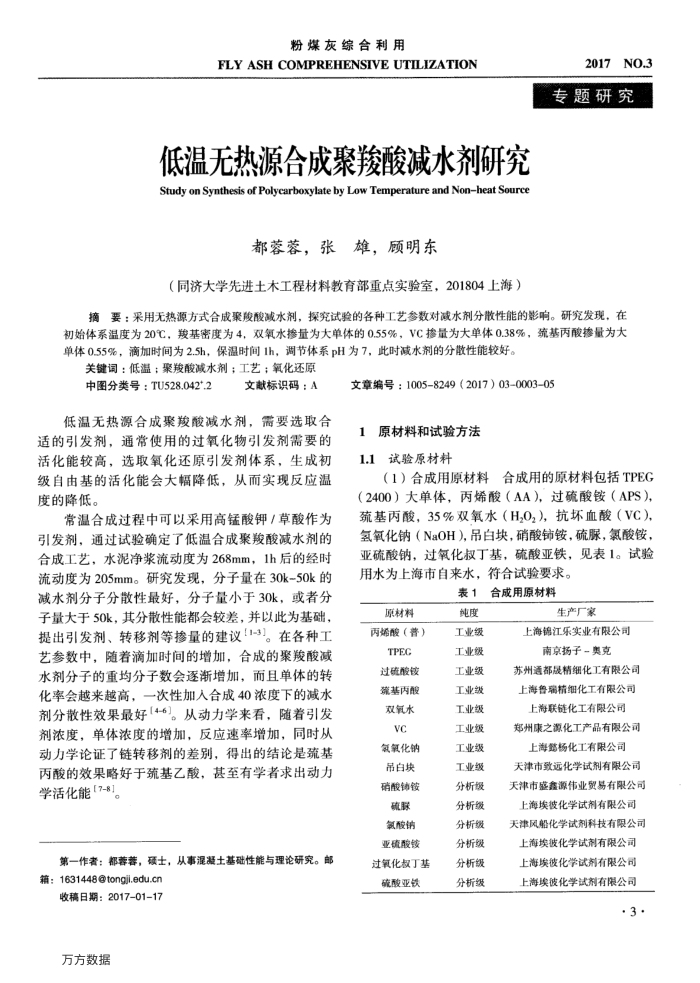

粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
低温无热源合成聚羧酸减水剂研究 StudyonSynthesis ofPolycarboxylatebyLowTemperatureand Nonheat Source
都蓉蓉，张雄，顾明东
（同济大学先进土木工程材料教育部重点实验室，201804上海）
2017NO.3 专题研究
摘要：采用无热源方式合成聚股酸减水剂，操究试验的各种工艺参数对减水剂分散性能的影响。研究发现，在初始体系温度为20℃，羧基密度为4，双氧水掺量为大单体的0.55%，VC掺量为大单体0.38%，巯基丙酸掺量为大单体0.55%，滴加时间为2.5h，保温时间1h，调节体系pH为7，此时减水剂的分散性能较好。
关键词：低温：聚羧酸减水剂；工艺；氧化还原
中图分类号：TU528.042*.2
文献标识码：A
低温无热源合成聚酸减水剂，需要选取合适的引发剂，通常使用的过氧化物引发剂需要的活化能较高，选取氧化还原引发剂体系，生成初级自由基的活化能会大幅降低，从而实现反应温度的降低。
常温合成过程中可以采用高锰酸钾/草酸作为引发剂，通过试验确定了低温合成聚羧酸减水剂的合成工艺，水泥净浆流动度为268mm，1h后的经时流动度为205mm。研究发现，分子量在30k-50k的减水剂分子分散性最好，分子量小于30k，或者分子量大于50k，其分散性能都会较差，并以此为基础，提出引发剂、转移剂等掺量的建议【1-3]。在各种工艺参数中，随着滴加时间的增加，合成的聚羧酸减水剂分子的重均分子数会逐渐增加，而且单体的转化率会越来越高，一次性加人合成40浓度下的减水剂分散性效果最好(4-6)。从动力学来看，随着引发剂浓度，单体浓度的增加，反应速率增加，同时从动力学论证了链转移剂的差别，得出的结论是筑基丙酸的效果略好于巯基乙酸，甚至有学者求出动力学活化能【7-8]
第一作者：都善著，硕士，从事混凝土基础性能与理论研究。邮
箱：1631448@tongji.edu.cn 收稿日期：2017-01-17 万方数据
文章编号：1005-8249（2017）03-0003-05
1原材料和试验方法 1.1试验原材料
（1）合成用原材料合成用的原材料包括TPEG（2400）大单体，丙烯酸（AA），过硫酸铵（APS）巯基丙酸，35%双氧水（H,O,)，抗坏血酸（VC)，氢氧化钠（NaOH），吊白块，硝酸铈铵，硫脲，氧酸铵，亚硫酸钠，过氧化叔丁基，硫酸亚铁，见表1。试验用水为上海市自来水，符合试验要求。
表1合成用原材料
原材料丙烯酸（普） TPEC 过硫酸铵蕴基丙酸双氧水 vC 氢氧化钠吊白块硝酸铸铵硫脲氨酸钠亚硫酸铵过氧化权丁基硫酸亚铁
纯度工业级工业级工业级工业级工业级工业级工业级工业级分析级分析级分析级分析级分析级分析级
生产厂家
上海锦江乐实业有限公司
南京扬子-奥克
苏州通都晟精细化工有限公司上海鲁瑞精细化工有限公司上海联链化工有限公司郑州康之源化工产品有限公司上海鳕杨化工有限公司天津市致远化学试剂有限公司天津市盛鑫源伟业贸易有限公司上海埃被化学试剂有限公司天津风船化学试剂科技有限公司上海埃彼化学试剂有限公司上海埃彼化学试剂有限公司上海埃彼化学试剂有限公司
·3·
