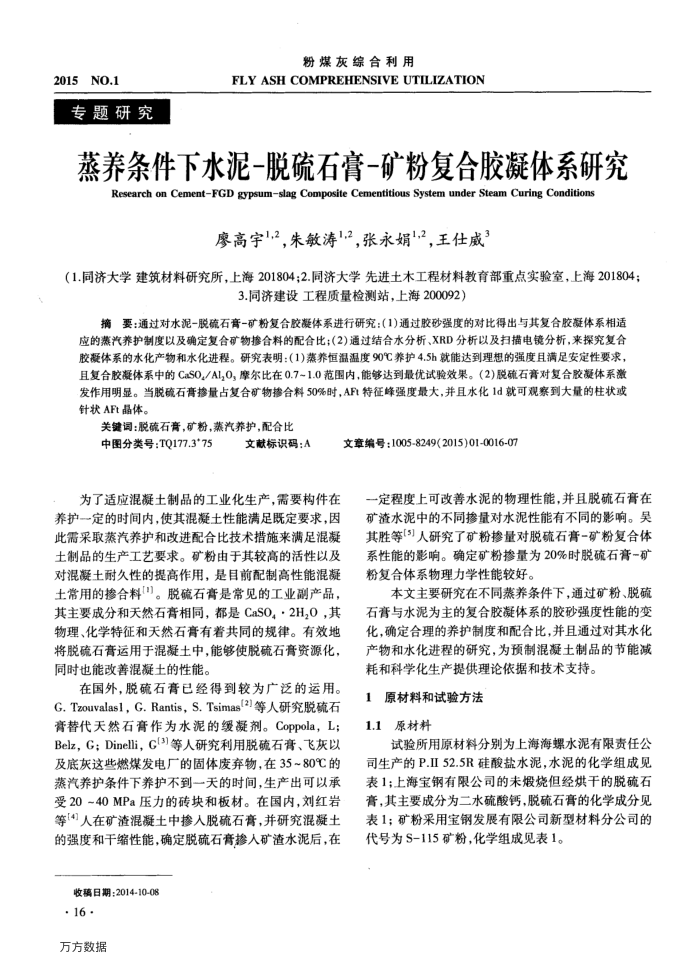

5NO.1 2015
专题研究
粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
蒸养条件下水泥-脱硫石膏-矿粉复合胶凝体系研究 Research on CementFGD gypsumslag Composite Cementitious System under Steam Curing Conditions
廖高宇1,2，朱敏涛1,2，张永娟1,2，王仕威3
（1.同济大学建筑材料研究所，上海201804；2.同济大学先进土木工程材料教育部重点实验室，上海201804：
3.同济建设工程质量检测站，上海200092）
摘要：通过对水泥-脱硫石膏-矿粉复合胶凝体系进行研究：(1)通过胶砂强度的对比得出与其复合胶凝体系相适应的蒸汽养护制度以及确定复合矿物掺合料的配合比：(2)通过结合水分析、XRD分析以及扫描电镜分析，来探究复合胶凝体系的水化产物和水化进程。研究表明：(1)蒸养恒温温度90℃养护4.5h就能达到理想的强度且满足安定性要求，且复合胶凝体系中的CaS0,/Al,0，摩尔比在0.7~1.0范围内，能够达到最优试验效果。（2)脱硫石膏对复合胶凝体系激发作用明显。当脱硫石膏掺量占复合矿物掺合料50%时，AFt特征峰强度最大，并且水化1d就可观察到大量的柱状或针状AFt晶体。
关键词：脱硫石膏，矿粉，蒸汽养护，配合比
中图分类号：TQ177.3*75
文献标识码：A
为了适应混凝土制品的工业化生产，需要构件在养护定的时间内，使其混凝土性能满足既定要求，因此需采取蒸汽养护和改进配合比技术措施来满足混凝土制品的生产工艺要求。矿粉由于其较高的活性以及对混避土耐久性的提高作用，是目前配制高性能混凝土常用的掺合料）。脱硫石膏是常见的工业副产品，其主要成分和关然石营相同，都是CaSO，·2H,0，其物理、化学特征和天然石膏有着共同的规律。有效地将脱硫石膏运用于混凝土中，能够使脱硫石膏资源化，同时也能改善混凝土的性能。
在国外，脱硫右膏已经得到较为广泛的运用。 G.Tzouvalas1，G.Rantis，S.Tsimas[2]等人研究脱硫石膏替代天然石膏作为水泥的缓凝剂。Coppola，L； Belz，G；Dinelli，C(3)等人研究利用脱硫石膏、飞灰以及底灰这些燃煤发电厂的固体废弃物，在35~80℃的蒸汽养护条件下养护不到一天的时间，生产出可以承受20~40MPa压力的砖块和板材。在国内，刘红岩等[4]人在矿渣混凝土中掺入脱硫石膏，并研究混凝土的强度和干缩性能，确定脱硫石膏掺人矿渣水泥后，在
收稿日期：2014-10-08
· 16 · 万方数据
文章编号：1005-8249(2015)01-0016-07
一定程度上可改善水泥的物理性能，并且脱硫右在矿渣水泥中的不同掺量对水泥性能有不同的影响。吴其胜等13]人研究了矿粉掺量对脱硫石膏-矿粉复合体系性能的影响。确定矿粉掺量为20%时脱硫石膏一矿粉复合体系物理力学性能较好。
本文主要研究在不同蒸养条件下，通过矿粉、脱硫石膏与水泥为主的复合胶凝体系的胶砂强度性能的变化，确定合理的养护制度和配合比，并且通过对其水化产物和水化进程的研究，为预制混凝土制品的节能减耗和科学化生产提供理论依据和技术支持。
1原材料和试验方法 1.1原材料
试验所用原材料分别为上海海螺水泥有限责任公司生产的P.II52.5R硅酸盐水泥，水泥的化学组成见表1；上海宝钢有限公司的未熳烧但经烘干的脱硫石膏，其主要成分为二水硫酸钙，脱硫石膏的化学成分见表1；矿粉采用宝钢发展有限公司新型材料分公司的代号为S-115矿粉，化学组成见表1。
