SIEMENS 802D

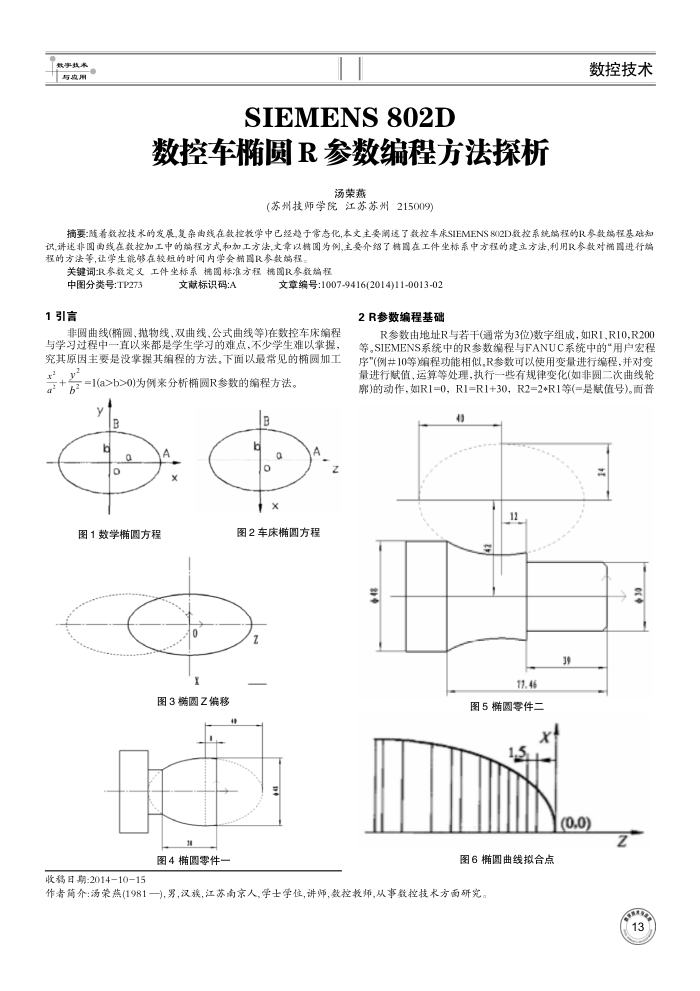

数控车圆R参数编程方法探析
汤荣燕
(苏州技师学院江苏苏州215009)
数控技术
摘要:成着数控技水的发展复杂曲线在数控教学中已经趋于常态化，本文主要速了数控车床SIEMENS802D数控系统端程的R参数编程基础知识,讲述非圆面线在数控加工中的端程方式和加工方法,文章以精圆为例,主要介绍了精限在工件坐标系中方程的建立方法利用R参数对描限进行始程的方法等，证学生能够在较短的时间内学会精国R参数编程。
关键词R参数定义工件坐标系据圆标准方程械圆R参数端程
中图分类号：TP273 1引言
文献标识码:A
文章编号:1007-9416(2014)11-0013-02
2R参数编程基础
非圆曲线(圆、抛物线、双曲线、公式曲线等)在数控车床编程与学习过程中一直以来都是学生学习的难点，不少学生难以掌握，究其原因主要是没掌握其编程的方法。下面以最常见的椭圆加工
=1(a>b>0)为例来分析椭圆R参数的编程方法。 b
B
0 x
图1数学椭圆方程
X
图3椭圆Z偏移图4圆零件-
收稿日期：2014-10-15
图2车床椭圆方程
R参数由地址R与若于(通常为3位)数字组成，如R1、R10.R200 等。SIEMENS系统中的R参数编程与FANUC系统中的“用户宏程序"(例井10等)编程功能相似。R参数可以使用变量进行编程，并对变量进行赋值，运算等处理，执行一些有规律变化(如非圆二次曲线轮)的动作，如R1=0，R1=R1+30，R2=2+R1等(=是赋值号)。面普
3
17.46
图5圆零件二
(0.0)
Z
图6椭圆曲线拟合点
作者简介：荡荣燕(1981一).男,汉族,江苏南京人,学士学住,讲师.数控教师,从事数控技术方面研究
