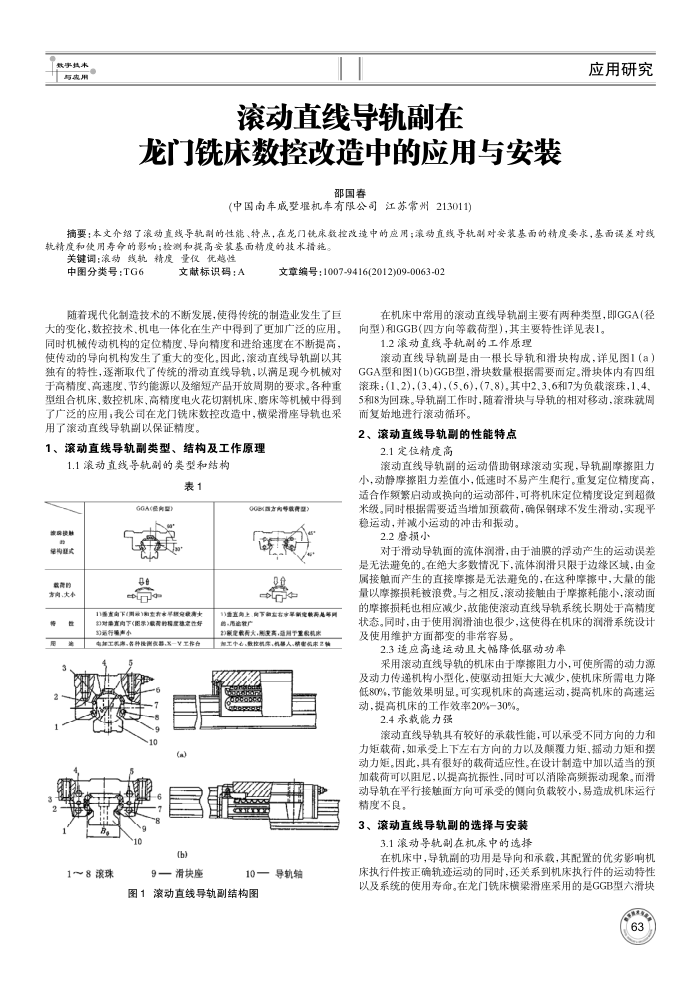

滚动直线导轨副在
龙门铣床数控改造中的应用与安装
邵国春
(中国南车戚墅瑶机车有限公司江苏常州213011)
应用研究
摘要：本文介绍了滚动直线导抗副的性能、特点，在龙门铣床数控改造中的应用；滚动直线导轨副对安装基面的精度要求，基面误差对线轨精度和使用寿命的影响；检测和提高安装基面精度的技水措施。
关键词：滚动战航精度量仪优越性
中图分类号：TG6
文献标识码：A
文章编号：1007-9416(2012)09-0063-02
随着现代化制造技术的不断发展，使得传统的制造业发生了巨大的变化，数控技术、机电一体化在生产中得到了更加广泛的应用同时机械传动机构的定位精度、导向精度和进给速度在不断提高，使传动的导向机构发生了重大的变化，因此，滚动直线导轨副以其独有的特性，逐渐取代了传统的滑动直线导轨，以满足现今机械对于高精度，高速度，节约能源以及缩短产品开放周期的要求。各种重型组合机床、数控机床、高精度电火花切割机床、磨床等机械中得到了广泛的应用，我公司在龙门铣床数控改造中，横梁滑座导轨也采用了滚动直线导轨副以保证精度。
1、滚动直线导轨副类型、结构及工作原理
1.1滚动直线导轨副的类型和结构
表1
GGA(爱肉型)
放导换料编构是式
教育的本肉、大小
of e
11家电下（用品）专充提自e十对单内下图乐）能的程量您老性好 30品行量声小
电加工系净.各件热图微器.区一Y工作台
(b)
1~8浪珠
9—滑块座
0G8四含内导教育量）
1 路-用途款产
2）家定教有大，别发高，总用于置6我店加工中心数控机库，机部人，精电施床2轴
10一导轨轴
图1滚动直线导轨副结构图
在机床中常用的滚动直线导轨副主要有两种类型，即GGA(径向型)和GGB(四方向等载荷型)，其主要特性详见表1。
1.2滚动直线导轨副的工作原理
滚动直线导轨副是由一根长导轨和滑块构成，详见图1（a） GGA型和图1(b)GGB型,滑块数量根据需要而定。滑块体内有四组滚珠：(12)，(3、4)，(5,6)，(7、8)，其中2.3.6和7为负载滚珠，1,4. 5和8为回珠。导轨副工作时，随着滑块与导轨的相对移动，滚珠就周而复始地进行滚动循环，
2、滚动直线导轨副的性能特点
2.1定位精度高
滚动直线导轨副的运动借助钢球滚动实现，导轨副摩擦阻力小，动静摩擦阻力差值小，低速时不易产生爬行。重复定位精度高，适合作频繁启动或换向的运动部件，可将机床定位精度设定到超微米级。同时根据需要适当增加预载荷，确保钢球不发生滑动，实现平稳运动，并减小运动的冲击和振动。
2.2度损小
对于滑动导轨面的流体润滑，由于油膜的浮动产生的运动误差是无法避免的。在绝大多数情况下，流体泡滑只限于边缘区域，由金属接触而产生的直接摩擦是无法避免的，在这种摩擦中，大量的能量以摩擦损耗被浪费。与之相反，滚动接触由于摩擦耗能小，滚动面的摩擦损耗也相应减少，故能使滚动直线导轨系统长期处于高精度状态。同时，由于使用润滑油也很少，这使得在机床的润滑系统设计及使用维护方面都变的非常容易
2.3适应高速运动且大幅降低驱动功率
采用滚动直线导轨的机床由于障擦阻力小，可使所需的动力源及动力传递机构小型化，使驱动扭矩大大减少，使机床所需电力降低80%，节能效果明显。可实现机床的高速运动，提高机床的高速运动，提高机床的工作效率20%30%。
2.4承载能力强
滚动直线导轨具有较好的承载性能，可以承受不同方向的力和力矩载荷，如承受上下左右方向的力以及颠覆力矩，摇动力矩和摆动力矩。因此，具有很好的载荷适应性。在设计制造中加以适当的预加载荷可以阻尼，以提高抗振性，同时可以消除高频报动现象。而滑动导轨在平行接触面方向可承受的侧向负载较小，易造成机床运行精度不良。
3、滚动直线导轨副的选择与安装
3.1滚动导轨副在机床中的选择
在机床中，导轨副的功用是导向和承载，其配置的优劣影响机床执行件按正确轨迹运动的同时，还关系到机床执行件的运动特性以及系统的使用寿命。在龙门铣床横梁滑座采用的是GGB型六滑块
