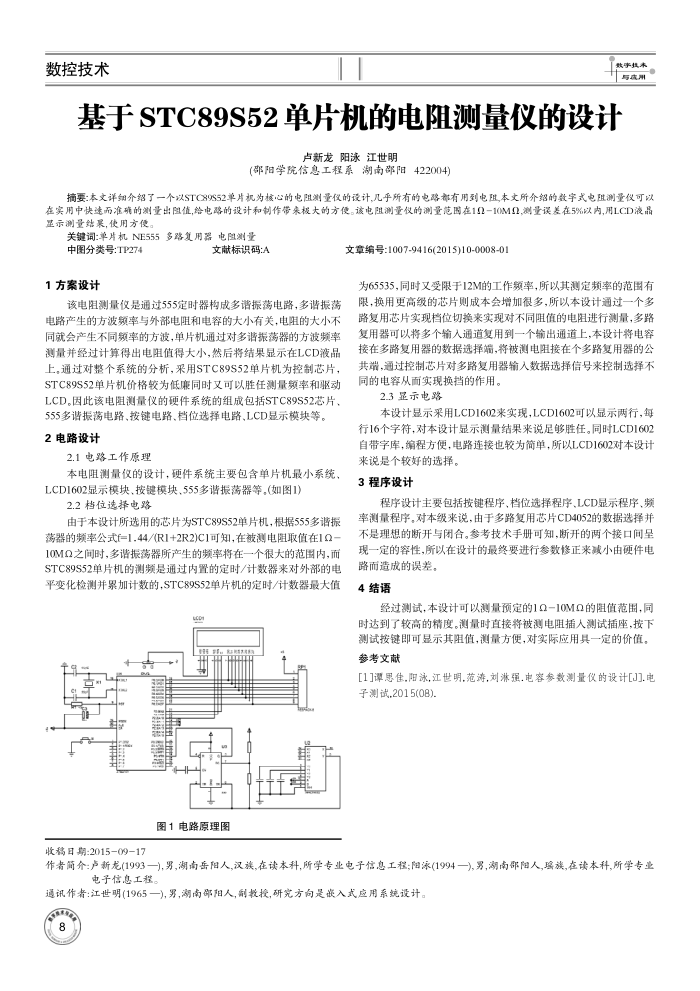

基于 STC89S52单片机的电阻测量仪的设计
卢新龙阳泳江世明
(邵阳学院信息工程系湖南邵阳422004)
摘要：本文详细介绍了一个以STC89S52单片机为核心的电阻测量仅的设计，几乎所有的电路部有用到电其,本丈所介绍的数字式电阻测量仪可以在实用中快造而准确的测量出阻值,给电路的设计和制作带来极大的方便。该电阻测量仪的测量范图在1-10M,测量误差在5%以内,用LCD液晶显示测量结聚，使用方使
关键词：单片机NE555多路复用器电阻测量
中图分类号：TP274 1方案设计
文献标识码：A
该电阻测量仪是通过555定时器构成多谱振荡电路，多谱振荡电路产生的方波题率与外部电阻和电容的大小有关，电阻的大小不同就会产生不同频率的方波，单片机通过对多谱振荡器的方波频率测量并经过计算得出电阻值得大小，然后将结果显示在LCD液晶上。通过对整个系统的分析，采用STC89S52单片机为控制芯片， STC89S52单片机价格较为低廉同时文可以胜任测量频率和驱动 LCD。因此该电阻测量仪的硬件系统的组成包括STC89S52芯片、
555多谱振荡电路，按键电路、档位选择电路，LCD显示模块等。 2电路设计
2.1电路工作原理
本电阻测量仪的设计，硬件系统主要包含单片机最小系统、 LCD1602显示模块、按键模块、555多谱振落器等，(如图1)
2.2档位选择电路
由于本设计所选用的芯片为STC89S52单片机，根据555多谱振募器的频率公式f=1.44/(R1+2R2)C1可知，在被测电阻取值在1Q 10MQ之间时，多谱振荡器所产生的频率将在一个很大的范围内，而 STC89S52单片机的测频是通过内置的定时/计数器来对外部的电平变化检测并累加计数的，STC89S52单片机的定时/计数器最大值
Acp
图1电路原理图
收稿日期：2015-09-17
文章编号：1007-9416(2015)10-0008-01
为65535，同时又受限于12M的工作频率，所以其测定频率的范图有限，换用更高级的芯片则成本会增加很多，所以本设计通过一个多路复用芯片实现档位切换来实现对不同阻值的电阻进行测量，多路复用器可以将多个输入通道复用到一个输出通道上，本设计将电容接在多路复用器的数据选择端，将被测电阻接在个多路复用器的公共端，通过控制芯片对多路复用器输人数据选择信号来控制选择不同的电容从面实现换挡的作用。
2.3显示电路
本设计显示采用LCD1602来实现，LCD1602可以显示两行，每行16个字符，对本设计显示测量结果来说足够胜任。同时LCD1602 自带字库，编程方便，电路连接也较为简单，所以LCD1602对本设计
来说是个较好的选择。 3程序设计
程序设计主要包括按键程序、档位选择程序、LCD显示程序、频率测量程序，对本级来说，由于多路复用芯片CD4052的数据选择并不是理想的断开与闭合。参考技术手册可知，断开的两个接口间呈现一定的容性，所以在设计的最终要进行参数修正来减小由硬件电
路而造成的误差。 4结语
经过测试，本设计可以测量预定的1Q-10MQ的阻值范围，同时达到了较高的精度。测量时直接将被测电阻插人测试插座，按下测试按键即可显示其阻值，测量方便，对实际应用具一定的价值。参考文献
[1]谭思佳.阳泳,江世明.范涛,刘淋强.电容参数测量仪的设计[J].电子测试,2015(08)
作者简介：卢新龙(1993一),男,湖南岳阳人,汉族,在读本科,所学专业电子信息工程;阳添(1994一),男,湖南邵阳人,瑞族,在读本科,所学专业
电子信息工程。
通讯作者：江世明(1965一),男，湖南部阳人,制教投,研究方向是嵌入式应用系统设计
