应用研究

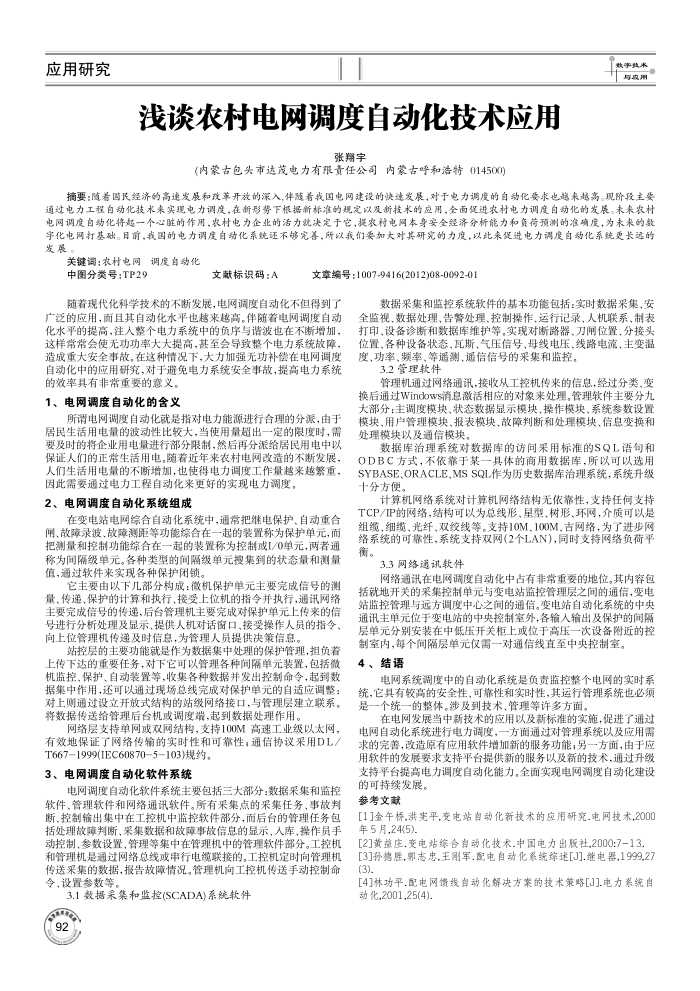

浅谈农村电网调度自动化技术应用
张翔宇
(内蒙古包头市达茂电力有限责任公司内蒙古呼和浩特014500)
热字热与度用
摘要：随着国民经济的高速发展和效革开放的深入，伴看我国电网建设的快造发展，对于电力调度的自动化要求也越来越高。现阶投主要通过电力工程自动化技术来实现电力调度，在新形势下根据新标准的规定以及新技术的应用，全面促进农村电力调度自动化的发展。未来农村电网调度自动化将越一个心脏的作用，农村电力企业的活力就决定于它，提农村电网本身安全经济分析能力和负荷预测的准确度，为未来的数字化电网打基础。目前，我国的电力调度自动化系统还不够完善，所以我们要加大对其研究的力度，以此来促进电力调度自动化系统更长运的发展
关键调：农村电网
调度自动化
中图分类号：TP29
文献标识码：A
文章编号：1007-9416(2012)08-0092-01
随着现代化科学技术的不断发展，电网调度自动化不但得到了广泛的应用，面且其自动化水平也越来越高。伴随着电网调度自动化水平的提高，注人整个电力系统中的负序与波也在不断增加，这样常常会使无功功率大大提高，甚至会导致整个电力系统故障，造成重大安全事故。在这种情况下，大力加强无功补偿在电网调度自动化中的应用研究，对于避免电力系统安全事故，提高电力系统
的效率具有非常重要的意义。 1、电网调度自动化的含义
所谓电网调度自动化就是指对电力能源进行合理的分派，由于居民生活用电量的波动性比较大，当使用量超出一定的限度时，需要及时的将企业用电量进行部分限制，然后再分派给居民用电中以保证人们的正常生活用电，随着近年来农村电网改造的不断发展，人们生活用电量的不断增加，也使得电力调度工作量越来越繁重，
因此需要通过电力工程自动化来更好的实现电力调度。 2、电网调度自动化系统组成
在变电站电网综合自动化系统中，通常把继电保护、自动重合闸、故障录波、故障测距等功能综合在一起的装置称为保护单元，而把测量和控制功能综合在一起的装置称为控制或1/0单元，两者通称为闻隔级单元。各种类型的间隔级单元搜集到的状态量和测量值，通过软件来实现各种保护闭锁。
它主要由以下儿部分构成：微机保护单元主要完成信号的测量、传递、保护的计算和执行、接受上位机的指令并执行，通讯网络主要完成信号的传递，后台管理机主要完成对保护单元上传来的信号进行分析处理及显示、提供人机对话窗口、接受操作人员的指令、向上位管理机传递及时信息，为管理人员提供决策信息。
站控层的主要功能就是作为数据集中处理的保护管理，担负着上传下达的重要任务，对下它可以管理各种间隔单元装置，包括微机监控、保护、自动装置等，收集各种数据并发出控制命令，起到数据集中作用，还可以通过现场总线完成对保护单元的自适应调整：对上则通过设立开放式结构的站级网络接口，与管理层建立联系。将数据传送给管理后台机或调度端，起到数据处理作用，
网络层支持单同或双网结构，支持100M高速工业级以太网，有效地保证了网络传输的实时性和可靠性；通信协议采用DL/
T6671999(IEC608705103)规约, 3、电网调度自动化软件系统
电网调度自动化软件系统主要包括三大部分：数据采集和监控软件、管理软件和网络通讯软件。所有采集点的采集任务、事故判断、控制输出集中在工控机中监控软件部分，而后台的管理任务包括处理故障判断，采集数据和故障事故信息的显示，入库，操作员手动控制、参数设置、管理等集中在管理机中的管理软件部分。工控机和管理机是通过网络总线或申行电缆联接的。工控机定时向管理机传送采集的数据，报告故障情况。管理机向工控机传送手动控制命令、设置参数等
3.1数据采集和监控(SCADA)系统软件
数据采集和监控系统软件的基本功能包括：实时数据采集、安全监视、数据处理、告警处理、控制操作、运行记录、人机联系，制表打印、设备诊断和数据库维护等，实现对断路器、刀位置、分接头位置，各种设备状态，瓦斯、气压信号、母线电压、线路电流、主变温度、功率，频率，等通测、遥信信号的采集和监控。
3.2管理软件
管理机通过网络通讯，接收从工控机传来的信息，经过分类，变换后通过Wdows消息激活相应的对象来处理，管理软件主要分九大部分：主调度模块、状态数据显示模块、操作模块、系统参数设置模块、用户管理模块、报表模块、故障判断和处理模块、信息变换和处理模块以及通信模块。
数据库治理系统对数据库的访问采用标准的SQL语句和 ODBC方式，不依靠于某一具体的商用数据库，所以可以选用 SYBASE.ORACLE,MSSQL作为历史数据库治理系统，系统升级十分方便。
计算机网络系统对计算机网络结构无依靠性，支持任何支持 TCP/IP的网络，结构可以为总线形、星型、树形、环网，介质可以是组缆、细缆、光纤，双线等。支持10M、100M，吉网络，为了进步网络系统的可靠性，系统支持双网(2个LAN)，同时支持网络负荷平衡
3.3网络通讯软件
网络通讯在电网调度自动化中占有非常重要的地位。其内容包括就地开关的采集控制单元与变电站监控管理层之闻的通信，变电站监控管理与远方调度中心之间的通信。变电站自动化系统的中央通讯主单元位于变电站的中央控制室外，各输人输出及保护的间隔层单元分别安装在中低压开关柜上或位于高压一次设备附近的控
制室内，每个间隔层单元仅需一对通信线直至中央控制室。 4、结语
电网系统调度中的自动化系统是负责监控整个电网的实时系统，它具有较高的安全性、可靠性和实时性，其运行管理系统也必须是一个统一的整体。涉及到技术，管理等许多方面。
在电网发展当中新技术的应用以及新标准的实施，促进了通过电网自动化系统进行电力调度，一方面通过对管理系统以及应用需求的完善，改造原有应用软件增加新的服务功能，另一方面，由于应用软件的发展要求支持平台提供新的服务以及新的技术，通过升级支持平台提高电力调度自动化能力。全面实现电网调度自动化建设
的可持续发展。参考文献
[1金午桥.洪宪平，变电站自动化新技术的应用研究.电网技术,2000 年5月，24(5)。
[2]黄益庄.变电站综合自动化技术.中国电力出版社,2000:7-13[3]办稳胜，郭志患，王刚军.配电自动化系统综述[J].继电器，1999,27(3)
[4]林功平.配电网馈线自动化解决方案的技术策略[J]].电力系统自动化,2001,25(4)
