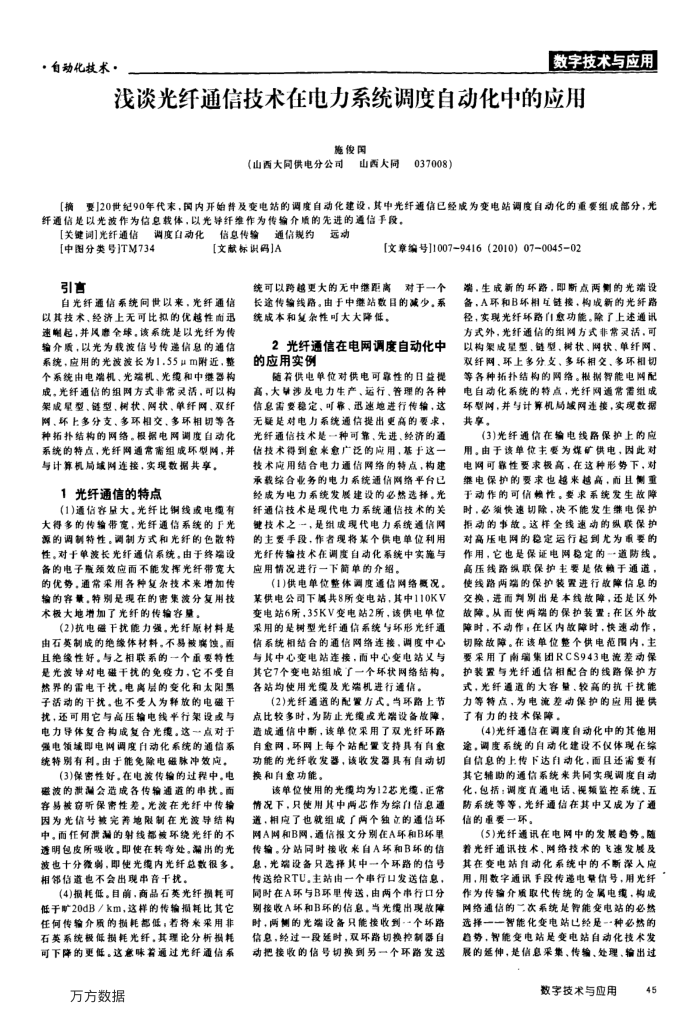

浅谈光纤通信技术在电力系统调度自动化中的应用
施俊因
（山西大同供电分公司
山西大同
037008)
要]20世纪90年代末，国内开始替及变电站的调度自动化建设，其中光纤通信已经成为变电站调度自动化的重要组成部分，光
[摘
纤通信是以光波作为信息载体，以光导纤维作为传输介质的先进的通信手段，
[关键词]光纤通信
调度白动化
[中图分类号]TM734
信息传输
通信规约
[文献标识码]A
自光纤通信系统间世以来，光纤通信以其技术，经济上无可比拟的优越性而迅速幅起，并风惠全球，该系统是以光纤为传输介质，以光为载波信号传避信息的通信系统，应用的光波波长为1.55μm附近，整个系统由电端机、光端机、光缆和中继器构成，光纤通信的组网方式非常灵活，可以构架成星型、链型、树状、网状、单纤网、双纤网、环上多分支、多环相交，多环相切等各种拓扑结构的网络。根据电网调度自动化系统的特点，光纤网通常需组成环型阿，并与计算机局城网连接，实现数据共享。
光纤通信的特点
(1)通信容量大。光纤比铜线或电缆有大得多的传输带宽，光纤通信系统的于光源的调制特性。调制方式和光纤的色散特性。对于单設长光纤通信系统。由于终端设备的电子版预效应而不能发挥光纤带宽大的优势，通常采用各种复杂技术来增加传输的容景，特别是现在的密集波分复用技术板大地增加了光纤的传输容量。
(2)抗电磁干扰能力强。光纤原材料是由石英制成的绝缘体材料。不易被腐蚀。面且绝缘性好。与之相联系的一个重要特性是光发导对电磁干扰的免疫力，它不受自热界的雷电干扰。电离层的变化和太阳黑子活动的干扰。也不受人为释放的电磁干扰，还可用它与高压输电线平行架设或与电力导体复合构成复合光缆。这一点对于强电领域即电网调度白动化系统的通信系统特别有利。由于能免除电磁脉冲效应。
(3)保密性好。在电波传输的过程中，电磁波的截漏会造成各传输通道的串扰。面容易被窃昕保密性差。光波在光纤中传输因为光信号被完善地限制在光波导结构中。而任何漏的射线都该环绕光纤的不透明包皮所吸收，即使在转等处。需出的光波也十分微熟，即使光缆内光纤总数很多，相邻信道也不会出现串音干扰。
(4)损耗低。目前，商品石英光纤损耗可低于旷20dB/km，这样的传输损耗比其它任何传输介质的损耗都低，若将来采用非石英系统极低损耗光纤，其理论分析损耗可下降的更低。这意味着通过光纤通信系
万方数据
远动
[文章编号]10079416（2010）07004502
统可以跨越更大的无中继距离
第对于一个
长途传输线路。由于中继站数目的减少。系统成本和复余性可大大降低，
2光纤通信在电网调度自动化中的应用实例
随着供电单位对供电可靠性的日益提高、大导涉及电力生产、运行、普理的各种信息需要稳定、可靠、迅速地进行传输，这无疑是对电力系统通信提出更高的要求，光纤通信技术是一种可靠、先进、经济的通信技术得到愈来愈广泛的应用，基于这一技术应用结合电力通信网络的特点，构建承载综合业务的电力系统通信网络平台已经成为电力系统发展建设的必然造择。光纤通信技术是现代电力系统通信技术的关键技术之一，是组成现代电力系统通信网的主要手段，作者现将某个供电单位利用光纤传输技术在调度自动化系统中实施与应用情况进行一下简单的介绍。
(1)供电单价整体调度通信网络况。某供电公司下属共8所变电站，其中110KV 变电站6所，35KV变电站2所，该供电单位采用的是树型光纤通信系统亏环形光纤通信系统相结合的通信网络连接，调度中心与其中心变电站连接，而中心变电站义与其它7个变电站组成了一个环状网络结构。各站均使用光缆及光端机进行通信。
(2)光纤通道的配置方式。当环路上节点比较多时，为防止光缆或光端设备散障，造成通信中断，该单价采用了双光纤环路自愈网，环网上每个站配置支持具有自愈功能的光纤收发器，该收发器具有自动切换和自愈功能，
该单位使用的光缆均为12芯光缆，正常情况下，只使用其中两芯作为综自信息通道，相应了也就组或了两个独立的通信环网A网和B网，通信报文分别在A环和B环单传输。分站同时接收来自A环和B环的信息，光端设备只选择其中一个环路的信号传送给RTU。主站由一个串行口发送信息，同时在A环与B环里传送，由两个串行口分别接收A环和B环的信息，当光缓出现故障时，两侧的光端设备只能接收到--个环路信息，经过一段延时，双环路切换控制器自动把接收的信号切换到另一个环路发送
端，生成新的环路，即断点两侧的光端设备，A环和B环相互链接，构成新的光纤路径，实现光纤环路自愈功能。除了上述通讯方式外，光纤通信的组网方式非常灵据，可以构架成星型、链型、树状、网状，单纤网、双纤网、环上多分支、多环相交、多环相切等各种拓扑结构的网络。根据智能电网配电自动化系统的特点，光纤网通常需组成环型网，并与计算机局或网连接，实现数据共阜。
(3)光纤通信在输电线路保护上的应用。由于该单价主要为煤矿供电，因此对电网可幕性要求极高，在这种形势下，对继电保护的要求也越来越高，而且重于动作的可值模性。要求系统发生故障时，必须快速切除，决不能发生继电保护拒动的事故。这样全线速动的纵联保护对高压电网的稳定运行起到尤为重要的作用，它也是保证电网稳定的-道防线。高压线路缓联保护主要是依赖于通道，使线路两端的保护装置进行故障信息的交换，进面判别出是本线故障，还是区外故降。从面使两端的保护装置：在区外故障时，不动作；在区内故障时，快速动作，切除故障。在该单位整个供电范需内，主要采用了南瑞集团RCS943电流差动保护装置与光纤通信相配合的线路保护方式，光纤通道的大容量.较高的抗干扰能力等特点，为电流差动保护的应用提供了有力的技术保障。
(4)光纤通信在调度自动化中的其他用途，调度系统的自动化建设不仅体现在综自信息的上传下达自动化，面且还需要有其它辅助的通信系统来共同实现调度自动化，包括：调度直通电话、视频监控系统、五防系统等等，光纤通信在其中又成为了通信的重要一环。
(5)光纤通讯在电网中的发展趋势。随着光纤通讯技术，阿络技术的飞速发展及其在变电站自动化系统中的不断深入应用，用数字通讯手段传递电量信号，用光纤作为传输介质取代传统的金属电绳，构成网络通信的次系统是智能变电站的必然选择一一智能化变电站已经是--种必然的趋势，智能变电站是变电站自动化技术发展的延伸，是信息采集、传输、处理、输出过
