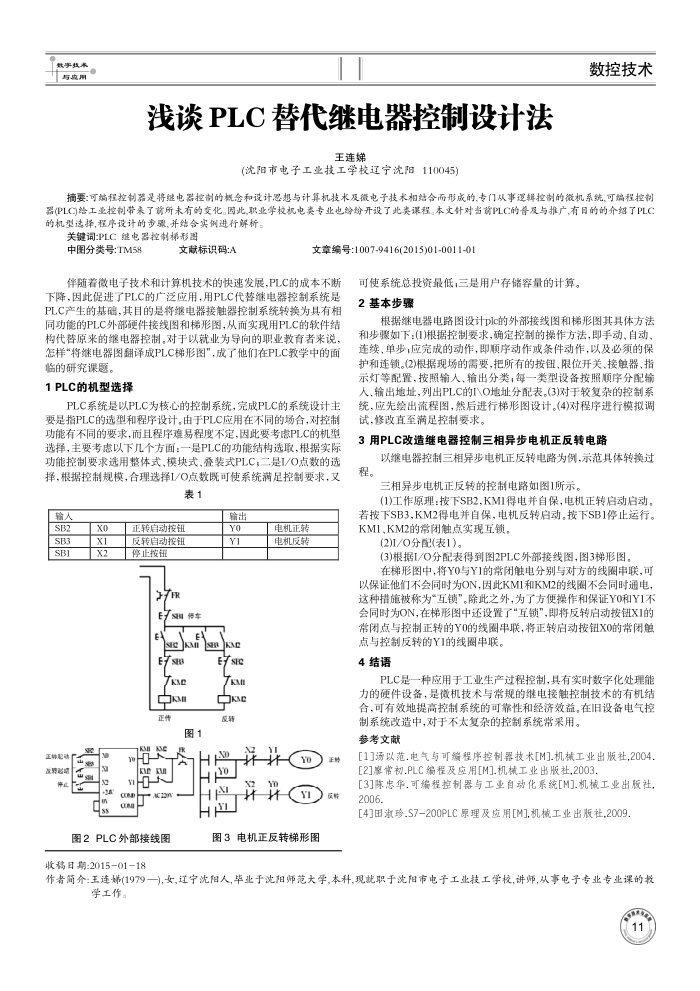

浅谈PLC替代继电器控制设计法
王连娣
(沈阳市电子工业技工学校辽宁沈阳110045)
数控技术
摘要：可端程控制器是将继电器控制的概念和设计思想与计算机技术及微电子技术相结合而形成的，专门从事逻辑控制的微机系统，可端程控制器(PLC)给工业控制带来了前所未有的变化。国此,职业学校机电类专业也纷纷开设了此类课程。本文针对当前PLC的善及与推广,有目的的介绍了PLC 的机型选择，程序设计的步骤,并结合实例进行解析。
关键词:PLC继电器控制梯形图中图分类号：TM58
文献标识码:A
文章编号:1007-9416(2015)01-0011-01
伴随着微电子技术和计算机技术的快速发展，PLC的成本不断下降，因此促进了PLC的广泛应用，用PLC代替继电器控制系统是 PLC产生的基础，其目的是将继电器接触器控制系统转换为具有相同功能的PLC外部硬件接线图和梯形图，从而实现用PLC的软件结构代替原来的继电器控制。对于以就业为导向的职业教育者来说，怎样"将继电器图翻译成PLC梯形图"，成了他们在PLC教学中的面临的研究课题。
1PLC的机型选择
PLC系统是以PLC为核心的控制系统，完成PLC的系统设计主要是指PLC的选型和程序设计。由于PLC应用在不同的场合，对控制功能有不同的要求，而且程序难易程度不定，因此要考虑PLC的机型选择，主要考虑以下几个方面：一是PLC的功能结构选取，根据实际功能控制要求选用整体式、模块式、叠装式PLC，二是I/O点数的选择，根据控制规模，合理选择I/O点数既可使系统满足控制要求，又
表1
输人 SB2 SB3 SB1
xo X1 X2
正排动
ae 著e
停业
2 +8 d
正转自动按钮反转启动按钮停止按钮
2 EF停车
Fke 正传
图1
HIN AcaR
图2PLC外部接线图收移日期：2015-01-18
输出 YO YI
see Fan KE 发转
H Hpa
H H
X2
电机正转电机反转
10
图3电机正反转梯形图
可使系统总投资最低，三是用户存储容量的计算。 2基本步
根据继电器电路图设计plc的外部接线图和梯形图其具体方法和步骤如下：(1)根据控制要求，确定控制的操作方法，即手动、自动、连续、单步，应完成的动作，即顺序动作或条件动作，以及必须的保护和连锁。(2)根据现场的需要，把所有的按钮、限位开关、接器、指示灯等配置，按照输人，输出分类，每一类型设备按照顺序分配输人，输出地址，列出PLC的I>O地址分配表。(3)对于较复杂的控制系统，应先绘出流程图，然后进行梯形图设计。(4)对程序进行模拟调试，修改直至满足控制要求。
3用PLC改造继电器控制三相异步电机正反转电路
以继电器控制三相异步电机正反转电路为例，示范具体转换过
程
三相异步电机正反转的控制电路如1所示。
(1)工作原理：按下SB2，KMI得电并自保，电机正转启动启动。若按下SB3，KM2得电并自保，电机反转启动。按下SB1停止运行。 KM1，KM2的常闭触点实现互锁，
(2)1/0分配(表1)。
(3)根据I/O分配表得到图2PLC外部接线图，图3梯形图。
在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈申联，可以保证他们不会同时为ON，因此KM1和KM2的线围不会同时通电，这种措施被称为“互锁”。除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触
点与控制反转的Y1的线圈串联。 4结语
PLC是一种应用于工业生产过程控制，具有实时数字化处理能力的硬件设备，是微机技术与常规的继电接触控制技术的有机结合，可有效地提高控制系统的可靠性和经济效益。在旧设备电气控
制系统改造中，对于不太复杂的控制系统常采用。参考文献
[1]汤以范.电气与可编程序控制器技术[M]机械工业出版社,2004，[2]廖常初.PLC编程及应用[M].机械工业出版社,2003
[3]陈忠华.可编程控制器与工业自动化系统[M].机械工业出版社， 2006.
[4]田淑珍.S7-200PLC原理及应用[M].机械工业出版社,2009.
作者简介：王连娜(1979一).女,辽宁沈阳人毕业于沈阳师范大学,本科,现就职于沈阳市电子工业技工学校.讲师，从事电子专业专业课的教
学工作。
