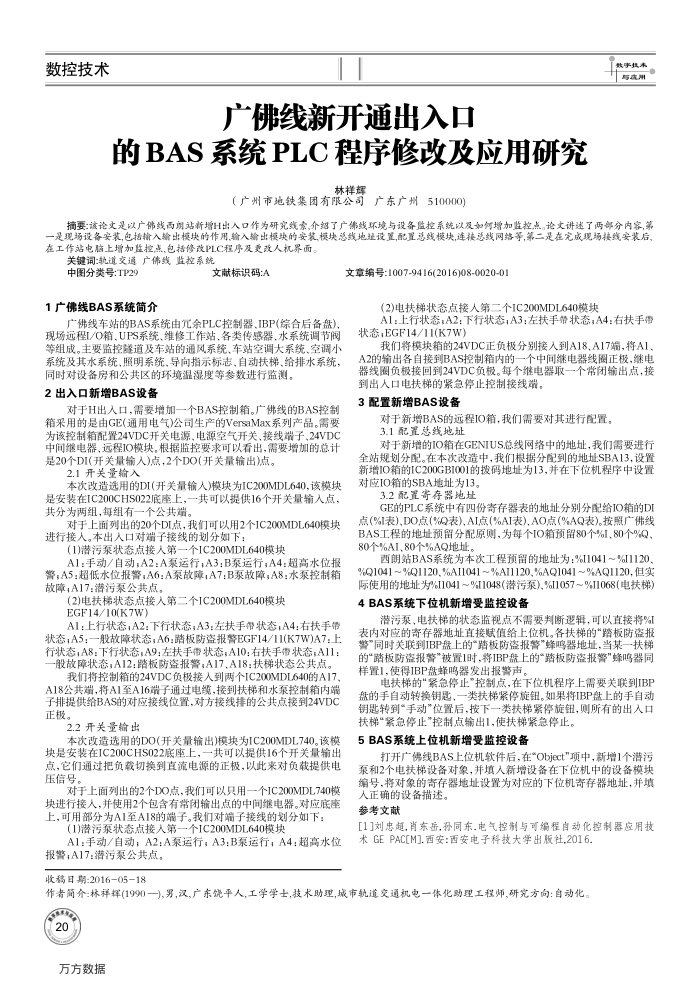

数控技术
广佛线新开通出入口
的BAS系统PLC程序修改及应用研究
林祥辉
（广州市地铁集团有限公司广东广州510000)
数字执本开写流用
摘要：该论文是以广佛线西期站新增H出入口作为研究线案,介绍了广佛线环境与设备监控系统以及加何增加监控点。论文讲述了两部分内容,第一是现场设备安装，包括输入输出模块的作用，输入输出模块的安款，模块总线地业设直，配置总战模块，连接总战网络等，第二是在完成现场接线安装后，在工作站电脑上增加监控点包括修改PLC程序及更改人机界面。
关键词：轨道交通广佛线监控系统
中图分类号：TP29
1广佛线BAS系统简介
文献标识码：A
广佛线车站的BAS系统由允余PLC控制器，IBP(综合后备盘) 现场远程I/O箱、UPS系统、维修工作站、各类传感器、水系统调节阀等组成。主要监控隧道及车站的通风系统、车站空调大系统.空调小系统及其水系统、照明系统、导向指示标志、自动扶梯、给排水系统，
同时对设备房和公共区的环境温湿度等参数进行监测。 2出入口新增BAS设备
对于H出入口需要增加一个BAS控制箱。广佛线的BAS控制箱采用的是由GE(通用电气)公司生产的VersaMax系列产品。需要为该控制箱配置24VDC开关电源，电源空气开关，接线端子、24VDC 中间继电器，远程1O模块。根据监控要求可以看出，需要增加的总计是20个DI(开关量输入)点，2个DO(开关量输出)点。
2.1开关量输入
本次改造选用的DI(开关量输人)模块为IC200MDL640，该模块是安装在IC200CHS022底座上，一共可以提供16个开关量输入点，共分为两组，每组有一个公共端，
对于上面列出的20个DI点，我们可以用2个IC200MDL640模块进行接人。本出入口对端子接线的划分如下；
(1)潜污泵状态点接人第一个IC200MDL640模块
A1：手动/自动，A2：A泵运行；A3:B泵运行；A4:超高水位报警，A5：超低水位报警；A6:A泵故障；A7:B泵故障；A8：水泵控制箱故障；A17：潜污票公共点。
(2)电扶梯状态点接人第二个IC200MDL640模块 EGF14/10(K7W)
A1：上行状态；A2：下行状态；A3:左扶手带状态；A4:右扶手状态；A5：一般故障状态；A6:踏板防盗报警EGF14/11(K7W)A7：上行状态；A8：下行状态，A9：左扶手带状态A10：右扶手带状态，A11：一般故障状态；A12：踏板防盗报警；A17、A18：扶梯状态公共点。
我们将控制箱的24VDC负极接人到两个IC200MDL640的A17 A18公共端，将A1至A16端子通过电缆，接到扶梯和水泵控制箱内端子排提供给BAS的对应接线位置，对方接线排的公共点接到24VDC 正极
2.2开关量输出
本次改造选用的DO(开关量输出)模块为IC200MDL740。该模块是安装在IC200CHS022底座上，一共可以提供16个开关量输出点，它们通过把负载切换到直流电源的正极，以此来对负载提供电压信号。
对于上面列出的2个DO点，我们可以只用一个IC200MDL740模块进行接人，并使用2个包含有常闭输出点的中间继电器。对应底座上，可用部分为A1至A18的端子。我们对端子接线的划分如下：
(1)潜污泵状态点接人第一个IC200MDL640模块
A1：手动/自动，A2：A泵运行，A3：B泵运行；A4：超高水位报警，A17：潜污泵公共点。
文章编号:1007-9416(2016)08-0020-01
(2)电扶梯状态点接人第二个IC200MDL640模块
A1：上行状态，A2：下行状态，A3：左扶手带状态；A4:右扶手带
状态,EGF14/11(K7W)
我们将模块箱的24VDC正负极分别接人到A18.A17端，将A1、 A2的输出各自接到BAS控制箱内的一个中间继电器线圈正极，继电器线圈负极接回到24VDC负极。每个继电器取一个常闭输出点，接
到出人口电扶梯的紧急停止控制接线端。 3配置新增BAS设备
对于新增BAS的远程IO箱，我们需要对其进行配置。 3.1配置总线地址
对于新增的IO箱在GENIUS.总线网络中的地址，我们需要进行全站规划分配。在本次改造中，我们根据分配到的地址SBA13，设置新增IO箱的IC200GBI001的拨码地址为13，并在下位机程序中设置对应IO箱的SBA地址为13。
3.2配置寄存器地址
GE的PLC系统中有四份寄存器表的地址分别分配给IO箱的DI 点(%I表)、DO点(%Q表)、AI点(%AI表)、AO点(%AQ表)。按照广佛线 BAS工程的地址预留分配原则，为每个IO箱预留80个%I、80个%Q， 80个%AI.80个%AQ地址。
西朗站BAS系统为本次工程预留的地址为：%11041~%11120，%Q1041~%Q1120,%AI1041~%AI1120,%AQ1041~%AQ1120,但实际使用的地址为%11041~%11048（潜污系)，%11057~%11068（电扶梯）
4BAS系统下位机新增受监控设备
潜污泵，电扶梯的状态监视点不需要判断逻辑，可以直接将% 表内对应的寄存器地址直接赋值给上位机。各扶梯的"踏板防盗报警"同时关联到IBP盘上的"踏板防盗报警"蜂鸣器地址，当某一扶梯的"踏板防盗报警"被置1时，将IBP盘上的"踏板防盗报警"蜂鸣器同样置1，使得IBP盘蜂鸣器发出报警声。
电扶梯的“紧急停止“控制点，在下位机程序上需要关联到IBP 盘的手自动转换钥匙、一类扶梯紧停旋钮。如果将IBP盘上的手自动钥匙转到“手动*位置后，按下一类扶梯紧停旋钮，则所有的出人口
扶梯“紧急停止“控制点输出1，使扶梯紧急停止。 5BAS系统上位机新增受监控设备
打开广佛线BAS上位机软件后，在°Object"项中，新增1个潜污泵和2个电扶梯设备对象，并填入新增设备在下位机中的设备模块编号，将对象的寄存器地址设置为对应的下位机寄存器地址，并填
人正确的设备描述。参考文献
[1]刘忠超，肖东岳.孙同东.电气控制与可编程自动化控制器应用技术GEPAC[MJ.西安：西安电子科技大学出版社,2016.
收移日期：2016-05-18
作者简介：林样辉(1990—),男，汉，广东饶平人，工学学士，技术助理，城市航道交通机电一体化助理工程师研究方向：自动化。方方数据
